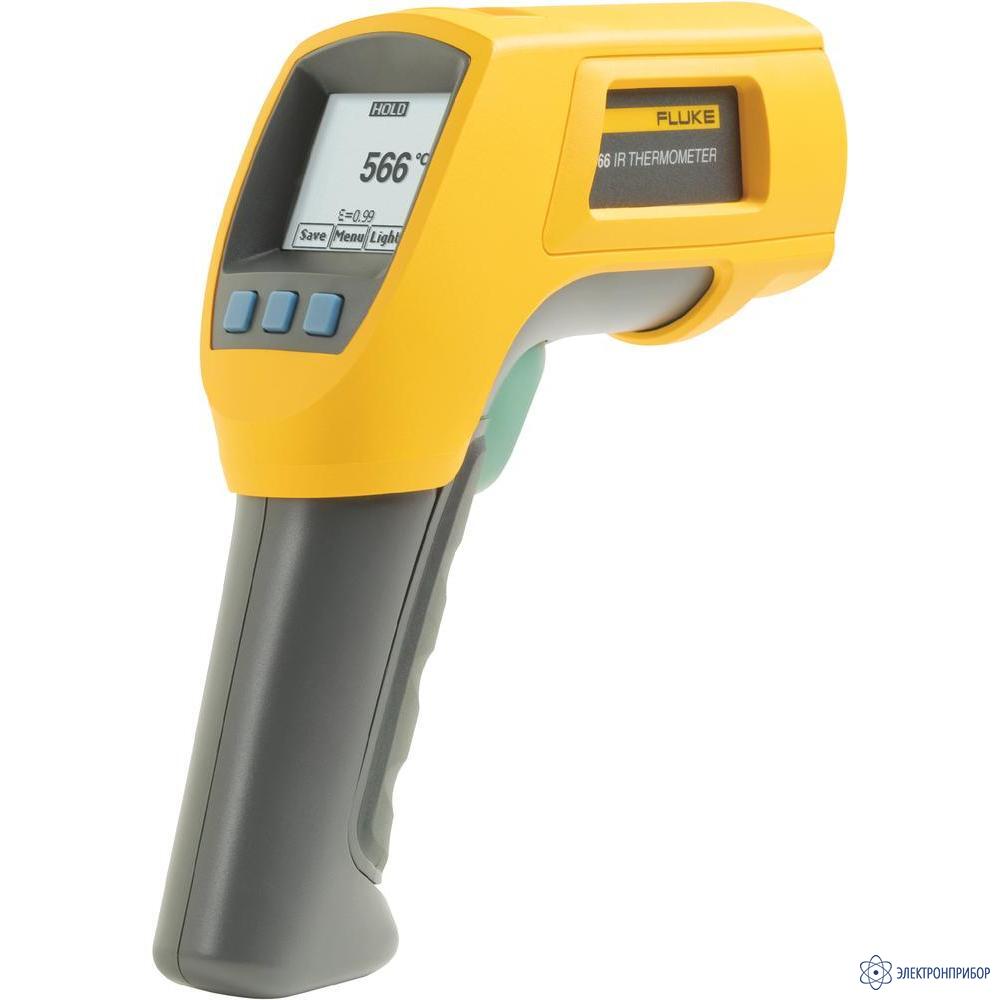

Fluke 566 — инфракрасный и контактный термометр

Сохранить в PDF Распечатать

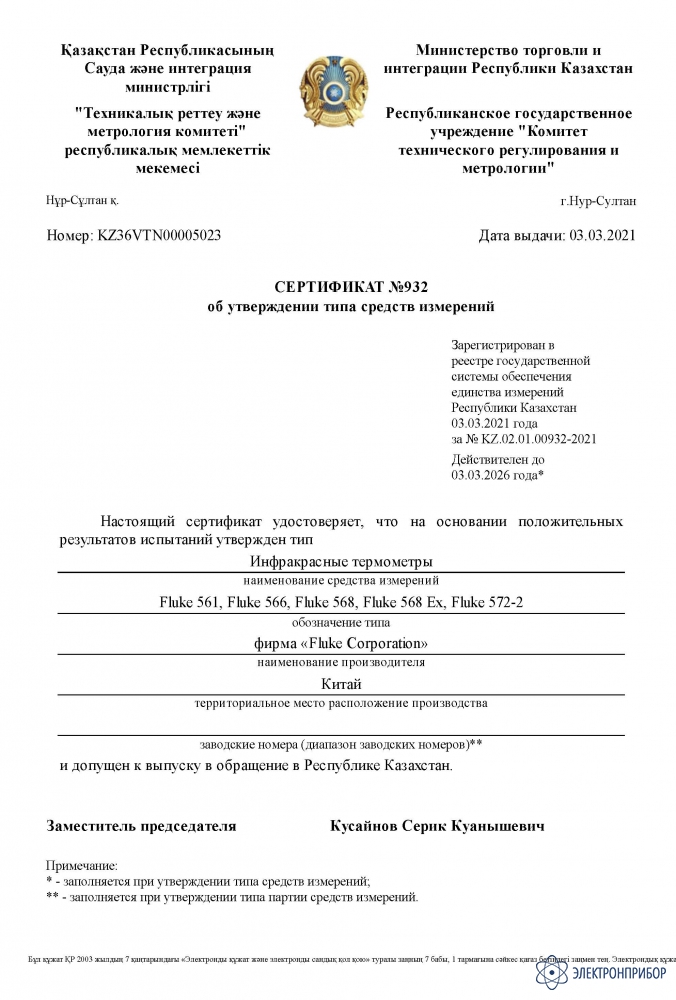

  • Сертификаты

    Назначение пирометра Fluke 566:

    ИК и контактный термометры "Два в одном" с инновационным дисплеем на базе графической матрицы Fluke 566 и Fluke 568.

    Благодаря интерфейсу на основе меню (доступному на 6 языках), управляемому только тремя кнопками, цифровые лазерные термометры Fluke 568 и Fluke 566 значительно упрощают даже самые сложные измерения. Меню обеспечивает быструю навигацию простым нажатием кнопки для использования дополнительных функций - настройки коэффициента излучения, запуска регистрации данных, включения или выключения сигнализации.

    Прочная и удобная конструкция ИК и контактных термометров "Два в одном" Fluke 568 и Fluke 566 допускает их эксплуатацию в жестких промышленных условиях для измерений электрического и механического оборудования. Эти приборы обладают более широкими возможностями по сравнению с обычными ИК термометрами (или пирометрами), повышая эффективность работы и расширяя область применения.

    Дополнительные функции, доступные только в модели Fluke 568:

    • Программное обеспечение FlukeView® Forms в комплекте для построения трендов и анализа измерительных данных.
    • Канал USB для быстрой загрузки сохраненных данных на компьютер.
    • Возможность просмотра данных прямо на месте измерения с использованием переносного компьютера, подключенного через канал USB.
    • Можно также продлить срок службы элемента питания, обеспечив питание цифрового термометра от компьютера через USB.

    Особенности пирометра Fluke 566:

    • Диапазон измерения от -40 °C до 800 °C (Fluke 568) или от -40 °C до 650 °C (Fluke 566)
    • Упрощение доступа к дополнительным функциям с помощью программных клавиш и графического дисплея
    • Возможность измерения более мелких объектов с большего расстояния при отношении расстояния к размеру пятна 50:1 (Fluke 568) или 30:1 (Fluke 566)
    • Совместимость со всеми стандартными термопарами типа K с мини-разъемом позволяет сэкономить средства на приобретении термопар
    • Возможность регулировки коэффициента излучения со встроенной таблицей значений для разных материалов повышает надежность измерений различных поверхностей
    • Можно сохранить данные по многим точкам измерений (до 99 в модели Fluke 568 и 20 - в модели Fluke 566) для загрузки на компьютер и последующего вызова
    • 2-уровневая подсветка дисплея для разных условий освещения
    • Звуковая и визуальная сигнализация при выходе измеренных значений за установленные пределы
    • Функции МИН, МАКС, СРЕДН и ДИФФ для быстрой идентификации неисправностей
    • Возможность контактных измерений температуры с помощью шарового зонда с термопарой типа K
    • Уверенность в поиске и устранении неисправностей благодаря измерениям с точностью 1%
    • Гибкий интерфейс, доступный на 6 языках по выбору пользователя.
  • Технические характеристики пирометра Fluke 566:

    Параметр Значения
    Диапазон температур инфракрасного канала Fluke 566: от -40 °C до 650 °C (от -40 °F до 1202 °F)
    Fluke 568: от -40 °C до 800 °C (от -40 °F до 1472 °F)
    Точность измерения инфракрасного канала < 0 °C (32 °F): ± (1,0 °C (± 2,0 °F) + 0,1°/1 °C или °F);
    > 0 °C (32 °F): ± 1 % или ± 1,0 °C (± 2,0 °F), выбирается большее из значений
    Разрешение дисплея 0,1 °C / 0,1 °F
    Спектральная чувствительность ИК От 8 мкм до 14 мкм
    Время реакции ИК < 500 мс
    Диапазон входных температур термопары типа K От -270 °C до 1372 °C (от -454 °F до 2501 °F)
    Погрешность входа термопары типа K от -270 °C до -40 °C: ± (1 °C + 0,2 °/1 °C) (от -454 °F до -40 °F: ± (2 °F + 0,2 °/1 °F))
    от -40 °C до +1372 °C: ± 1 % или 1 °C (от -40 °F до +2501 °F: ± 1 % или 2 °F), выбирается большее из этих значений
    D:S (Отношение расстояния к размеру пятна) Fluke 566: 30:1
    Fluke 568: 50:1
    Лазерный указатель Точечный лазер с вых. мощностью < 1 мВт, класса 2 (II), с длиной волны от 630 до 670 нм
    Минимальный размер пятна 19 мм
    Регулировка коэффициента излучения По встроенной таблице для широко распространенных материалов или посредством установки цифрового значения в диапазоне от 0,10 до 1,00 с шагом 0,01
    Сохранение данных с отметкой даты и времени Fluke 566: 20 результатов измерений
    Fluke 568: 99 результатов измерений
    Интерфейс и кабель для соединения с ПК Fluke 566: Отсутствует
    Fluke 568: USB 2.0 с программой FlukeView® Forms
    Сигнализация Hi/Low (Выше/Ниже предельного значения) Звуковая и двухцветная визуальная
    Отображение Мин/Макс/Средн/Дифф значений Да
    Дисплей Графическая матрица размерами 98 x 96 пикселов с функциональным меню
    Подсветка Двухуровневая - обычная и повышенной яркости для работы в условиях слабого освещения
    Блокировка курка Да
    Переключение между шкалами Цельсия и Фаренгейта Да
    Питание Fluke 566: 2 батареи типа AA/LR6
    Fluke 568: 2 батареи типа AA/LR6 или канал USB при использовании с ПК
    Время работы батареи В непрерывном режиме: 12 часов с включенными лазером и подсветкой; 100 часов с выключенными лазером и подсветкой
    Рабочая температура От 0 °C до 50 °C (от 32 °F до 122 °F)
    Температура хранения От -20 °C до 60 °C (от -4 °F до 140 °F)
    Диапазон шарового датчика с термопарой типа K От -40 °C до 260 °C (от -40 °F до 500 °F)
    Точность шарового датчика с термопарой типа K ± 1,1 °C (2,0 °F) от 0 °C до 260 °C (от 32 °F до 500 °F), обычно меньше 1,1 °C (2,0 °F) в диапазоне от -40 °C до 0 °C (от -40 °F до 32 °F)
  • Комплект поставки Fluke 566

    Наименование Количество
    1. Прибор 1
    2. Шаровой датчик с термопарой типа K 1
    3. Прочный жесткий футляр 1
    4. Батарея питания АА 2
    5. Ознакомительное руководство на 6 языках 1
    6. CD с Руководством пользователя на 6 языках (английском, испанском, французском, немецком, португальском и упрощенном китайском) 1
  • Дополнительная комплектация Fluke 566
