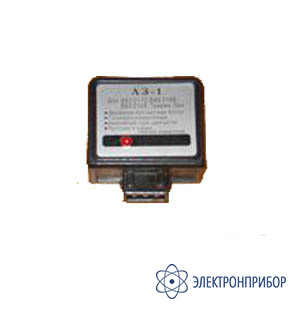

АЗ-1 — амперметр

Сохранить в PDF Распечатать
  • Назначение амперметра АЗ-1

    Амперметр переменного тока АЗ-1 предназначен для измерения действующего значения силы переменного тока синусоидальной формы в различных областях промышленности.

    Описание амперметра АЗ-1

    Принцип работы прибора АЗ-1 заключается в том, что измеряемый переменный ток подается на первичную обмотку трансформатора тока. С вторичной обмотки трансформатора снимается переменное напряжение, пропорциональное входному току, которое усиливается в предварительном усилителе. Затем это напряжение поступает в масштабный усилитель, где происходит нормирование входного напряжения в определенных границах предела измерения. Преобразованное таким образом переменное синусоидальное напряжение далее преобразуется в постоянное посредством выпрямителя и низкочастотного фильтра и подается на вход аналого-цифрового преобразователя. Измеренная и преобразованная в последовательный цифровой код величина напряжения с микроконтроллера поступает на устройство управления индикатором и тактовыми кнопками, используемыми для ввода поправочных коэффициентов.

  • Технические характеристики амперметра АЗ-1

    Параметр Значение
    Диапазон измеряемой силы переменного тока синусоидальной формы от 1 до 2200 мА
    Частотный диапазон от 20 до 500 Гц
    Предел допускаемой основной погрешности не более ±(1,5 % 1х + 2 ед.мл.р.)
    Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды на каждые 10 °С не превышает половины предела основной погрешности
    Предел допускаемой дополнительной погрешности в условиях повышенной влажности не превышает предела допускаемой основной погрешности
    Питание от источника постоянного тока напряжением 15 В±10 %
    Уровень пульсаций не более 50 мВ
    Мощность, потребляемая прибором от источника питания при номинальном напряжении не превышает 2 ВА
    Средняя наработка на отказ прибора не менее 10000 ч
    Гамма - процентный ресурс прибора должен быть не менее 10000 ч при у =90 %
    Масса прибора не более 0,1 кг
    Габаритные размеры прибора 61 х 92 х 36 мм
    Нормальные условия эксплуатации
    Температура окружающего воздуха (20 ±5) °С
    Относительная влажность 30 - 80 %
    Атмосферное давление от 630 до 795 мм рт.ст.
    Рабочие условия эксплуатации
    Температура окружающего воздуха от минус 30 до +50 °С
    Относительная влажность до 90 % при температуре 30 °С
    Атмосферное давление от 630 до 800 мм рт. ст.
  • Комплект поставки АЗ-1

    Наименование Количество
    Амперметр АЗ-1 1
