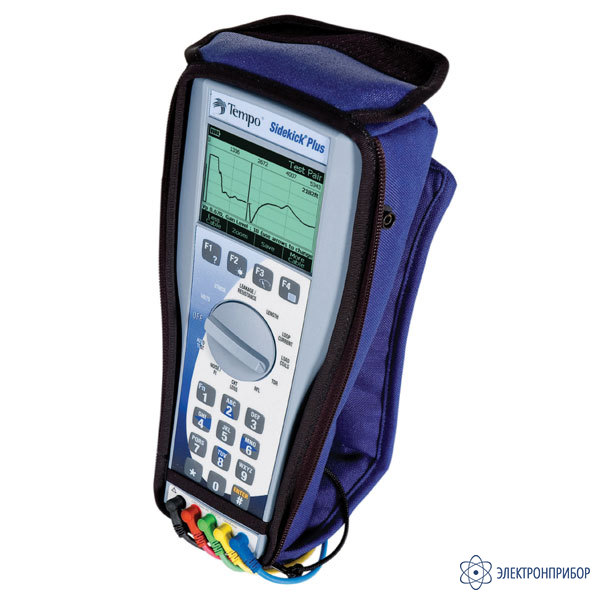

Sidekick Plus — кабельный анализатор

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Госреестр РФ

      52206-12

    • Производитель

      TempoTextron, США

    Назначение Кабельного анализатора Sidekick Plus:

    Sidekick Plus является универсальным анализатором для тестирования состояния и, одновременно, определения мест повреждения кабельных линий связи.

    В анализаторе Sidekick Plus совмещены функции рефлектометра, емкостного и резистивного моста, измерителя напряжения, тока, сопротивления и продольной асимметрии. Кроме этого, с помощью этого прибора можно измерить шумы и затухание линии, оценить влияние источников сети электропитания, определить наличие и количество катушек Пупина.

    Sidekick Plus является идеальным переносным прибором для оперативной диагностики состояния кабельных линий, чему способствует компактный размер, малый вес и прочный корпус. А режим «Автотест» позволит произвести полные измерения заданных параметров без многочисленных переключений режимов тестирования.

    Уникальность анализатора Sidekick Plus заключается в использовании разработанных и запатентованных компанией Tempo фирменных тестов: Stress Test и Leakage Test.

    Stress Test позволяет локализовать высокоомные повреждения, обрывы, емкостную асимметрию, пупиновские катушки, битые и перекрещенные пары, проблемы с заземлением. Принцип действия построен на возбуждении в линии специального сигнала величиной 90 dBrnC. Сигнал вызывает в линии электрический ток в результате чего в месте неоднородности (повреждения) появляется напряжение. Которое в свою очередь, вызывает высокие показания стрессового шума, которые и указывают на наличие искомого повреждения.

    Leakage Test позволяет определить «плавающие» резистивные повреждения путем подачи импульса напряжения амплитудой 135 В, который «пробивает» изолирующий оксидный слой, образовавшийся в месте повреждения пары.

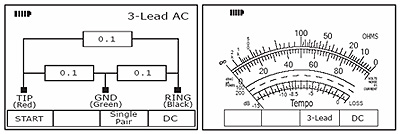

    Конструктивным отличием прибора от аналогов на рынке является одновременное использование цифровой и аналоговой формы отображения полученных значений, что значительно упрощает измерение пиковых значений при быстрых изменениях показаний.

    Функциональные возможности Кабельного анализатора Sidekick Plus:

    • Измерение расстояния до обрыва;
    • Измерение тока, напряжения и сопротивления медных линий;
    • Измерение шумов, потерь (затухания) и влияния сетей электропитания;
    • Stress Test для измерения продольной асимметрии пары;
    • Leakage Test для определения плавающих резистивных неисправностей;
    • Резистивный мост и емкостной мост;
    • Полноценный рефлектометр;
    • Функция идентификации вызывающего абонента (Caller ID) с отображением имени;
    • Функция ожидания вызова с идентификацией вызывающего абонента (Caller ID);
    • Тональный сигнал для трассировки линии (с помощью индуктивных щупов компании TEMPO);
    • Автоматическое тестирование и вывод результатов в виде «прошел/не прошел»;
    • USB-порт для подключения к компьютеру;
    • Большой, удобный для работы дисплей с подсветкой;
    • На выбор: цифровая или аналоговая индикация;
    • Аккумуляторные или сменные батареи;
    • Набор номера, встроенный громкоговоритель и записная книжка.

  • Технические характеристики Кабельного анализатора Sidekick Plus:

    Параметр Значения
    Переменное напряжение 0 — 250 Вэфф (RMS)
    Постоянное напряжение 0 — 300 В
    Ток шлейфа 0 — 100 мА
    Stress Test 0 — 82 dBrnc
    Leakage Test до 100 МОм
    Сопротивление до 10 МОм
    Шумы линии -50 дБм до +3 дБм
    Влияние источников электропитания 40 до 100 dBrnc
    Затухание линии 0 — 50 дБ
    Определение катушек Пупина до 4 шт
    Счетчик звонков 0 — 5 звонков
    Емкостной мост определение расстояния до обрыва 0 — 30 км
    Резистивный мост определение повреждений до 20 МОм;
    определение расстояния до 2 МОм
    Рабочая дальность рефлектометра до 10 км
    Тональный сигнал для трассировки (577 Гц) 11 В на нагрузке 600 Ом
    Тестовый сигнал (1004 Гц) 0 дБм на нагрузке 600 Ом
    Тестовый сигнал на частотах до 2.4 МГц 0 дБм на нагрузке 600 Oм

  • Комплект поставки Sidekick Plus

    Наименование Количество
    Кабельный анализатор Sidekick Plus 1
    Сумка для переноски 1
    Комплект основных тестовых проводов 1
    Комплект дополнительных тестовых проводов 1
    Сумка для аксессуаров 1
    Аккумуляторная батарея 1
    Держатель для батарей (типа АА) 1
    Адаптер питания переменного напряжения 1
    Адаптер питания от автомобильного прикуривателя (12 В) 1
    Инструкция по эксплуатации 1
    Диск с ПО 1
    Тестовые перемычки 1
    Кабель USB 1
