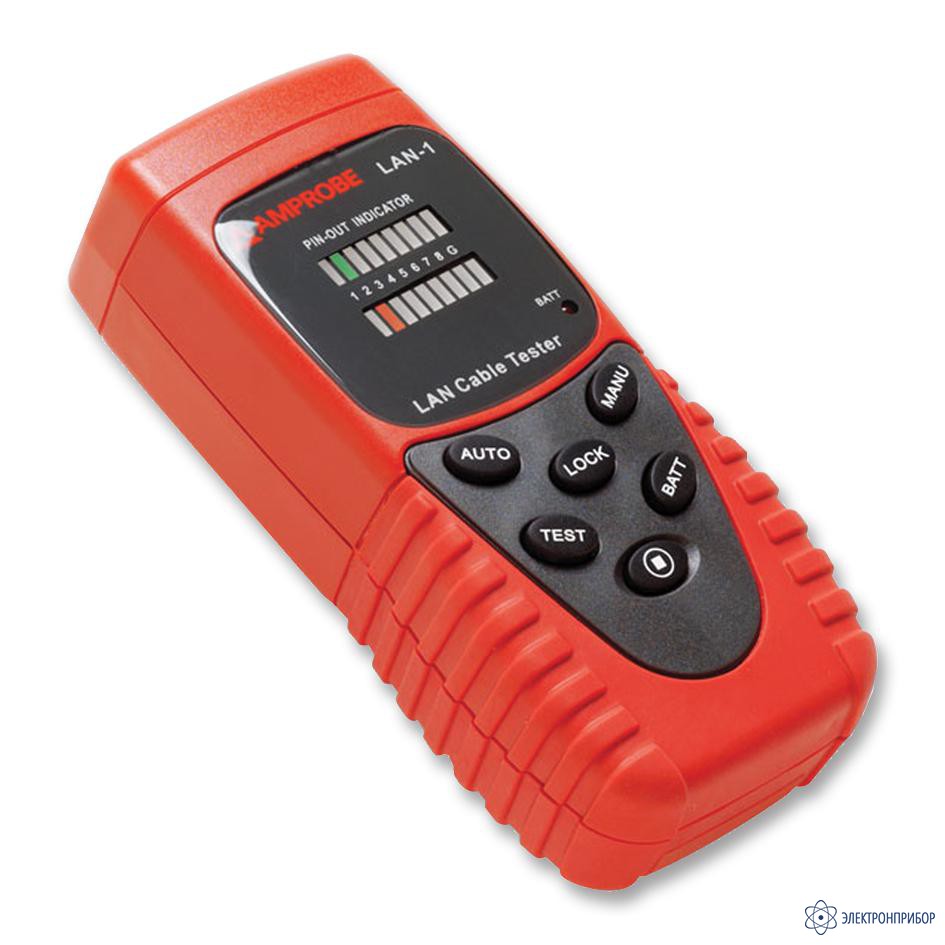

LAN-1 — тестер для кабелей локальной вычислительной сети

Сохранить в PDF Распечатать
  • Описание тестера для кабелей локальной вычислительной сети LAN-1:

    Тестер для кабелей локальной вычислительной сети LAN-1 предназначен для тестирования разомкнутых, короткозамкнутых и неправильно соединенных кабельных систем.

    Функциии тестера для кабелей локальной вычислительной сети LAN-1:

    • тестирование конфигурации контактов для кабелей 10/100BASE-T, кабелей 10BASE-2, модульных кабелей RJ45, кабелей AT&T 258A, кабелей EIA/TIA 568A/568B, кабелей Token Ring и другое;
    • проверка кабелей на отсутствие разрывов, разомкнутость, короткое замыкание или некорректное соединение;
    • проверка проложенных кабелей на настенной панели или на распределительных панелях с помощью модуля удаленного оконечного устройства;
    • звуковое оповещение об обнаруженных ошибочных состояниях.
  • Технические характеристики тестера для кабелей локальной вычислительной сети LAN-1:

    Параметр Значение
    Максимальная длина линии примерно 300 метров
    Разъемы RJ45, BNC
    Дисплей красные и зеленые индикаторы
    Батарея 9 В, 006P, IEC 6F22 или NEDA 1604
    Индикатор разряда батареи индикатор не включается, если нажать кнопку BATT
    Срок службы батареи примерно 20 часов. (щелочная батарея)
    Окружающая среда эксплуатация в помещении, максимальная высота над уровнем моря — 2000 м (6561 фут)
    Температура / влажность эксплуатации от 0 до +40 °C (от 32 до 104 °F); относительная влажность от 0 до 70 %
    Температура / влажность хранения от -10 до +60 °C (от 14 до 140 °F); относительная влажность от 10 до 90 %
    Размеры 130 x 64 x 38 мм (5,1 × 2,2 × 1,5 дюйма)
    Масса 1,26 кг (0,6 фунта)
    Соответствие директивам ЕС 89/336/EEC (электромагнитная совместимость) и 73/23/EEC (низкое напряжение) с учетом поправок 93/68/EEC (маркировка CE).

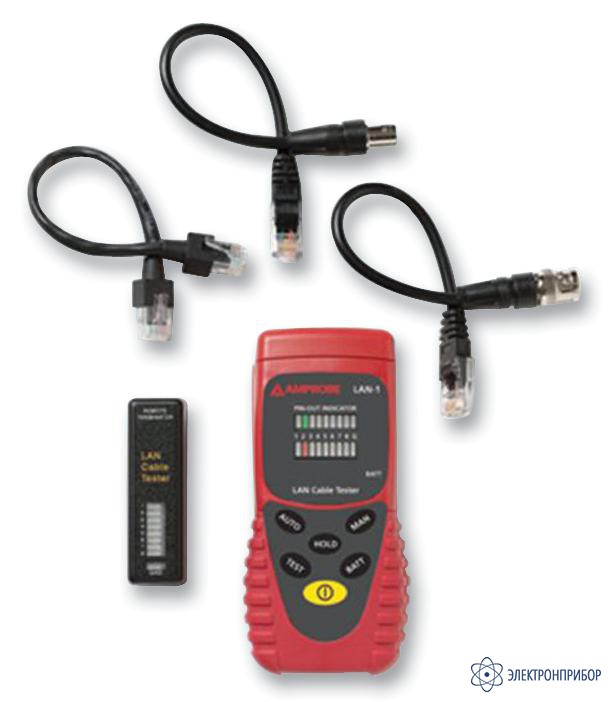

  • Комплект поставки LAN-1

    Наименование Количество
    1 Тестер для кабелей локальной вычислительной сети LAN-1 1
    2 Удаленное оконечное устройство 1
    3 Батарея на 9 В 1
    4 Кабель RJ45–BNC (гнездо) 1
    5 Кабель RJ45–BNC (штекер) 1
    6 Кабель RJ45–RJ45 1
    7 Разъем BNC (гнездо)–BNC (гнездо) 1
    8 Руководство пользователя 1
