Fotech VFL-1-20

Детекторы местоположения и повреждений кабелей связи

Fotech VFL-1-20 — дефектоскоп оптический

Код товара: 45248

    • Гарантия

      12 месяцев

    • Артикул

      5800 7.03

    Область дефектоскопа оптического Fotech VFL-1-20:

    • Конструирование оптоволоконных сетей;
    • Поддержка оптоволоконных линий в рабочем состоянии;
    • Производство оптоволоконных компонентов;
    • Исследование оптоволокна.

    Особенности дефектоскопа оптического Fotech VFL-1-20:

    FOTECH-VFL-1-20  дефектоскоп оптический использует DFB –LD (Лазерные диоды с распределенной обратной связью) в качестве излучающего компонента. Работающий от источника постоянного тока, индикатор может излучать стабильный красный лазер. Изделие может быть использовано для проверки и обнаружения некачественных контактов, трещин, сварочных стыков, обрывов, перегибов оптического волокна в одномодовом или многомодовом режиме. Является незаменимым инструментом при строительстве, ремонте и обслуживании волоконно-оптических линий связи.

    Использование дефектоскопа оптического Fotech VFL-1-20:

    1. Отвинтить крышку батарейного отсека, вставить батареи в отсек (Внимание: « + » расположен со стороны крышки).
    2. Закрутить крышку, и открыть пылезащитный колпачок, затем нажать выключатель.
      Вы увидите свечение красного лазера из оптического интерфейса, в то же время загорится светодиод (LED) (Пожалуйста, не смотрите на луч, чтобы не повредить глаза).
    3. Снова нажмите на переключатель, свечение излучателя изменится на импульсный режим (частота импульсов будет контролироваться на уровне 2-3 Гц).
    4. Еще раз нажмите на переключатель, оптический источник и светодиод погаснут (цикл переключения режима: непрерывный-импульсный-выключен).
    5. Вставьте волокно, которое вы хотите проверить в оптический интерфейс, а затем нажмите кнопку, чтобы выбрать режим работы источника света (непрерывный или импульсный).
    6. Когда закончите работу, пожалуйста, закройте оптический интерфейс пылезащитным колпачком. Если вы не используете индикатор в течение длительного времени, извлеките батареи из батарейного отсека.

  • Технические характеристики дефектоскопа оптического Fotech VFL-1-20:

    Параметр Значение
    Длина волны оптического источника 650 ± 10 нм
    Выходная мощность 20 мВт
    Рабочее расстояние 20 км
    Применяемый тип оптического волокна SMF/MMF (одномодовый или многомодовый режим)
    Время непрерывной работы от одного комплекта батарей 20h
    Разъем 2,5 мм универсальный разъем
    Рабочая температура -20 - +60 ° C
    Температура хранения -40 - +85 ° C

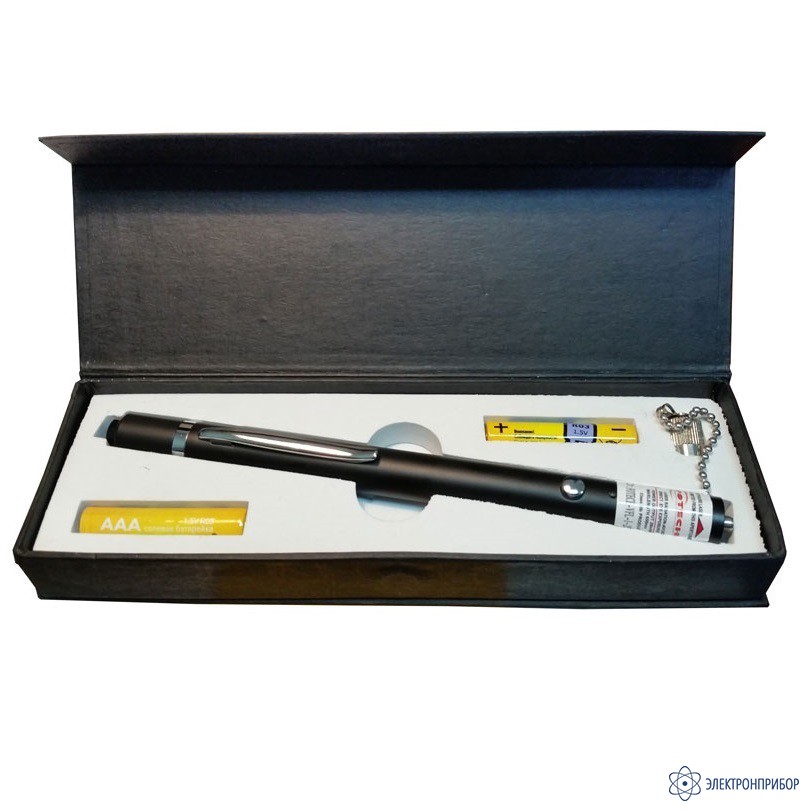

  • Комплект поставки Fotech VFL-1-20

    № Наименование Количество
    1 Дефектоскоп оптический Fotech VFL-1-20 1
    2 Футляр 1
    3 Руководство пользователя 1
