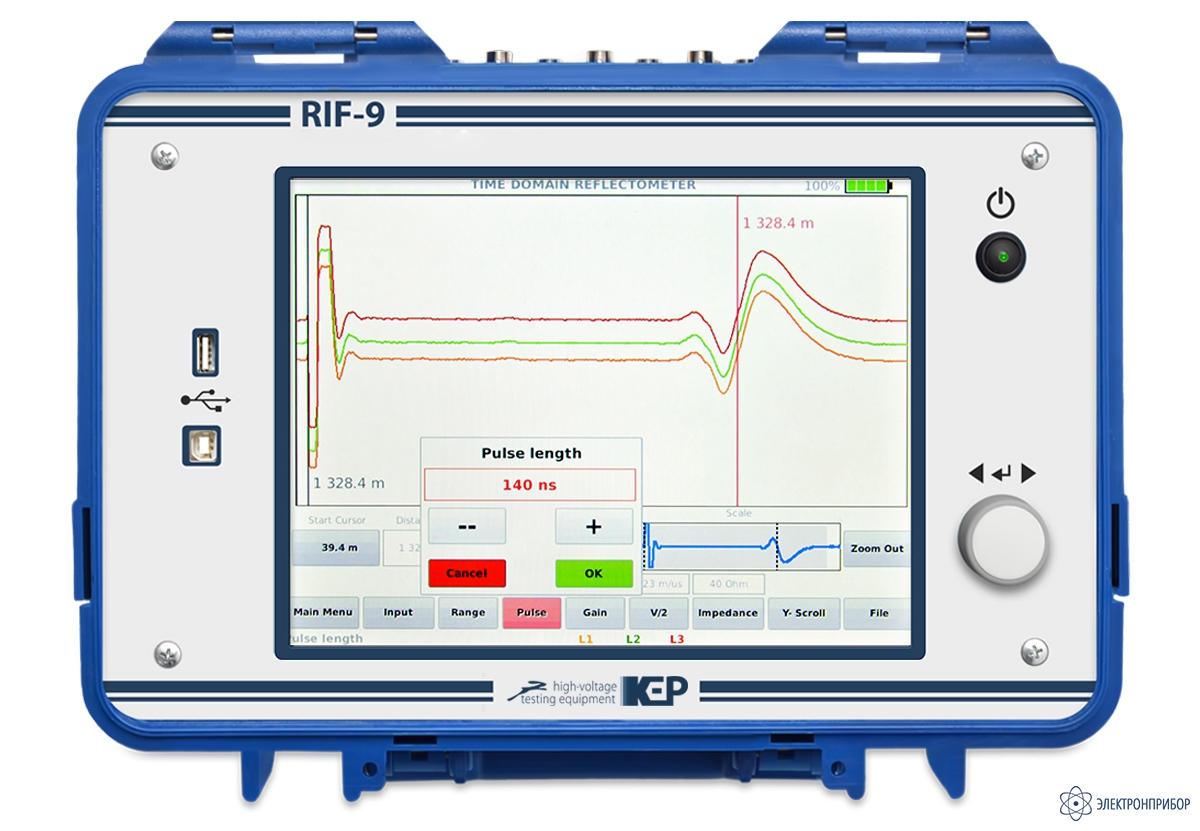

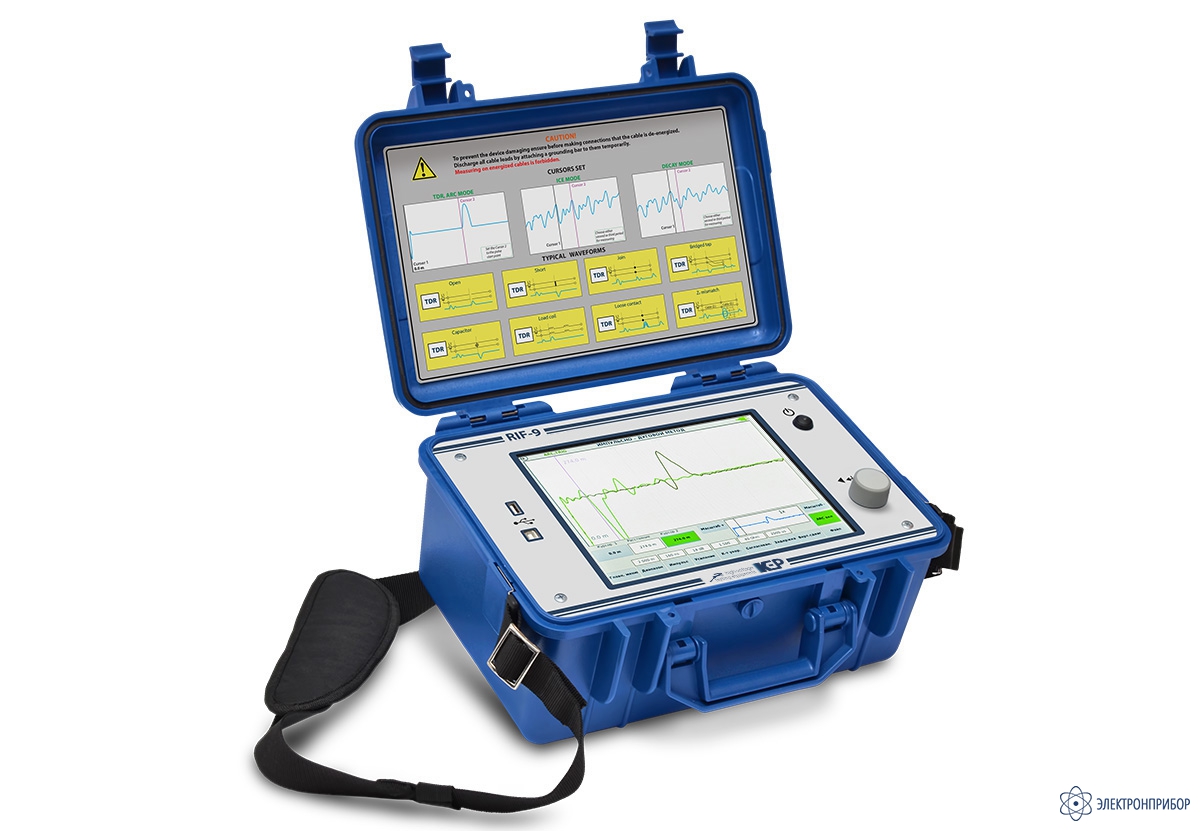

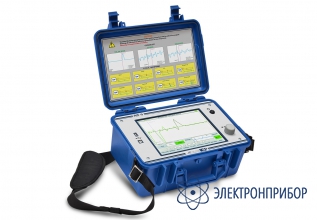

РИФ-9 — портативный цифровой рефлектометр

Сохранить в PDF Распечатать
  • Назначение портативного цифрового рефлектометра РИФ-9

    Рефлектометр РИФ-9 предназначен для определения расстояния до места повреждения кабелей связи и кабелей электроснабжения.

    Рефлектометр РИФ-9 позволяет:

    • обнаружить неоднородность или повреждение и определить расстояние до него локационным (рефлектометрическим) методом на симметричных и несимметричных кабелях;
    • измерять длину кабелей (в том числе на катушках и в бухтах) или расстоя- ние до места их обрыва или короткого замыкания;
    • запоминать и хранить рефлектограммы с последующей их обработкой, в том числе и на компьютере;
    • в составе передвижной электролаборатории определять расстояние до повреждения в кабелях при всех видах повреждений без использования предварительного полного прожига изоляции.
  • Технические характеристики портативного цифрового рефлектометра РИФ-9

    Параметр Значение
    Диапазоны измеряемых расстояний (при коэф. укорочения
    1,50), км
    0,1; 0,2; 0,5; 1; 2; 4; 8; 16; 32; 64; 100
    Миним. измеряемое расстояние до места повреждения, м 3
    Разрешающая способность, м при коэффициенте укорочения 1,5 0,5
    при коэффициенте укорочения 1,87 0,4
    Приведенная погрешность измерения, %, не более 0,2
    Диапазон выходного сопротивл. (дискретность 10 Ом), Ом 20 − 500
    Амплитуда зондирующего импульса, В 45
    Длительность зондирующего импульса, нс 10 − 20000
    Диапазон изменения коэфф. усиления входного усилителя, дБ -33 – 104
    Количество рефлектограмм для усреднения, шт от 1 до 255
    Диапазон установки коэффициента укорочения 1,000 − 3,000
    Дискретность установки коэффициента укорочения 0,001
    Максимальное напряжение на измерительных входах, В 50
    Методы измерения расстояния TDR (импульсный метод)
    ICE (токовый метод)
    Decay (метод связи по напряжению)
    ARC метод (импульсно-дуговой метод)
    Объём энергонезависимой памяти рефлектограмм с параметрами 1200
    данных о коэффициентах укорочения кабелей 1000
    Связь с компьютером USB, USB Flash,
    Bluetooth, RS-485
    Обновление прошивки через USB Flash (firmware update) да
    Параметры экрана цветной
    сенсорный TFT
    800 × 600
    Продолжительность непрерывной работы, часов, не менее 6
    Питание и заряд напряжение акк. бат., В 12 AGM
    ток, потребляемый от акк. бат., А, не более 1
    напряжение внешнего источника питания, В 12 − 24
    ёмкость встроенной акк. бат., мАч 9000
    ток заряда батареи, мА 1000
    ток утечки при выключенном питании, мА, не более 1
    Габаритные размеры, мм 366×271×178
    Масса с батареей, кг, не более 7,4

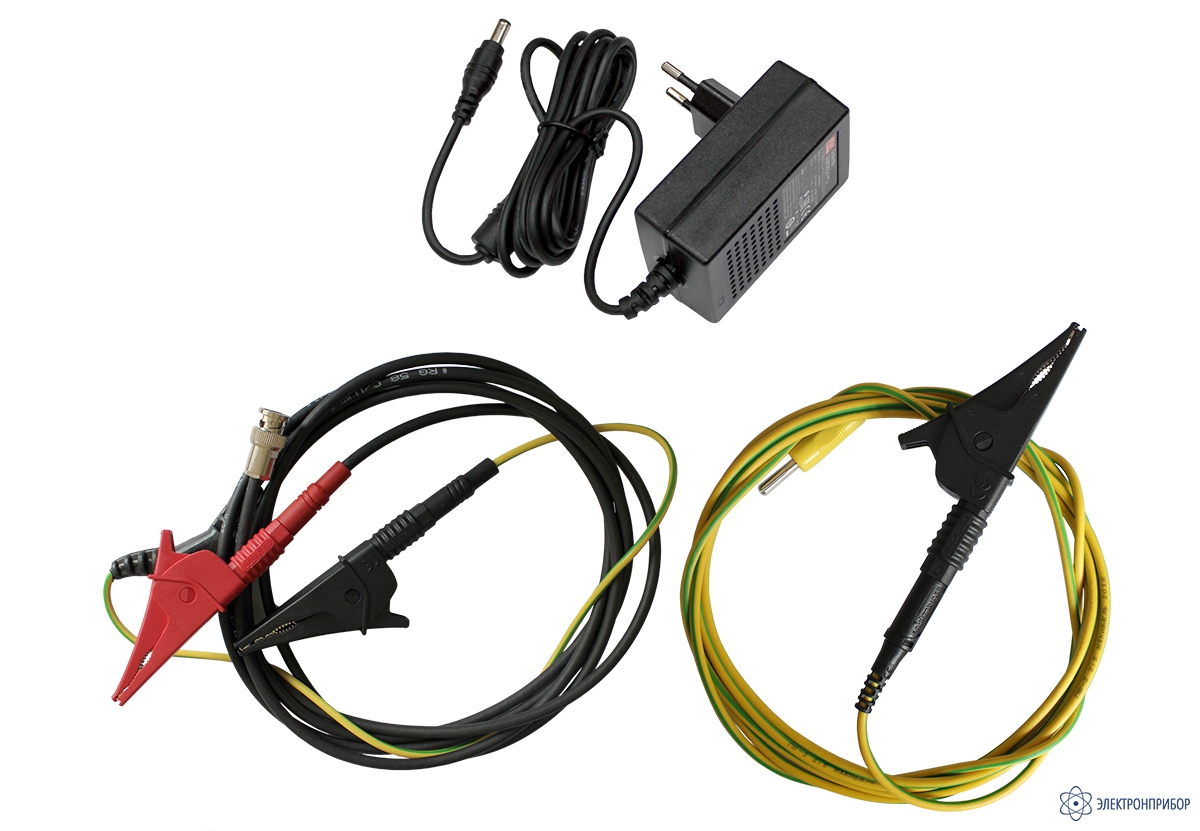

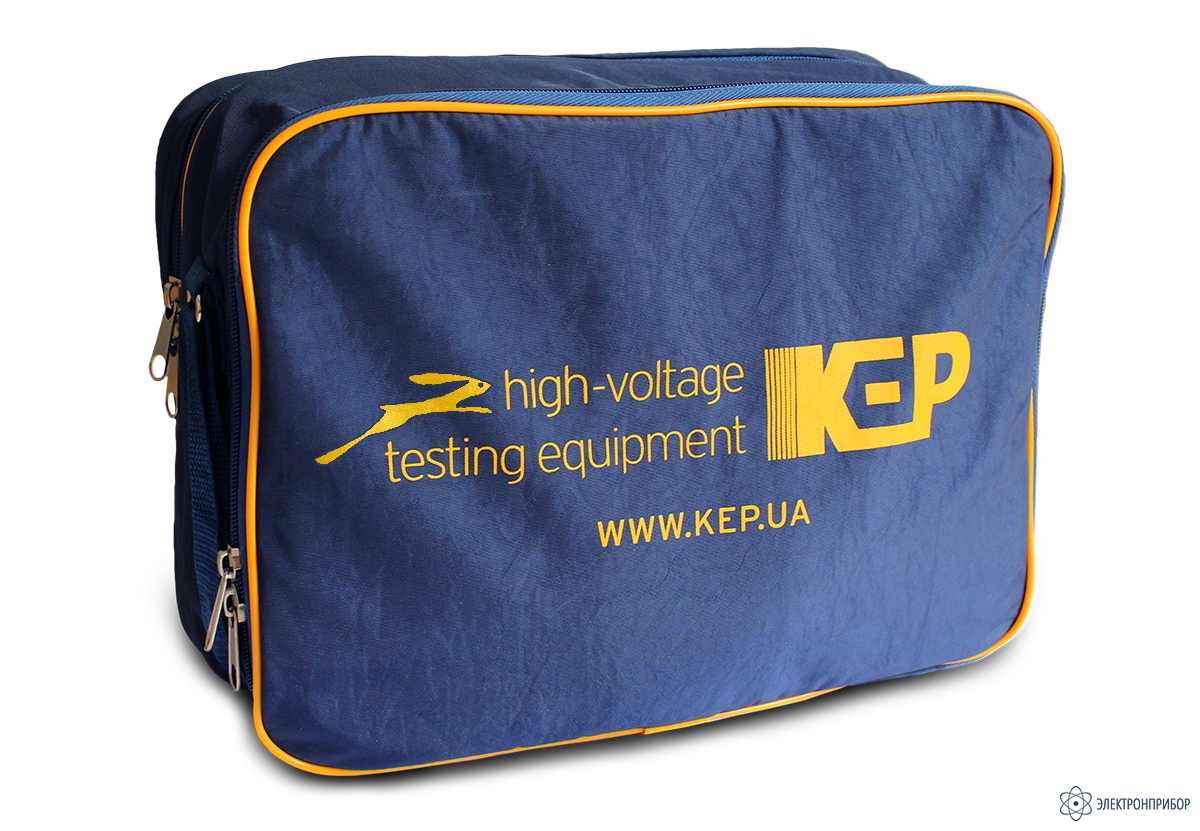

  • Комплект поставки РИФ-9

    Наименование Количество
    Портативный цифровой рефлектометр РИФ-9 1
