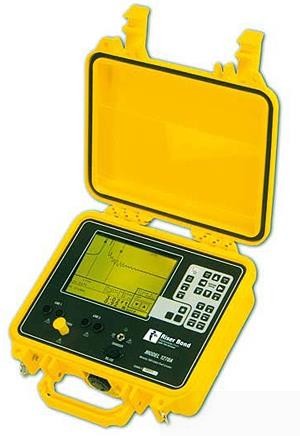

1270А — рефлектометр

Сохранить в PDF Распечатать
  • Назначение рефлектометра 1270А:

    Переносной времяимпульсный рефлектометр - локатор повреждений и дефектов кабельных линий фирмы Riser Bond Instruments. Рефлектометр Model 1270А объединяет возможности устройств, предназначенных для тестирования кабелей типа витая пара, и приборов, используемых для испытания коаксиальных кабелей.

    Рефлектометр 1270А - универсальный рефлектометр, объединяющий, по существу, функции двух приборов, является результатом реализации современных технологий в области локации повреждений кабельных линий и электронике, а также учета требований заказчиков.
    Соответствующие разъемы на передней панели прибора позволяют осуществлять тестирование кабелей типа витая пара и коаксиальных кабелей непосредственно без использования дополнительных переходников-адаптеров.

    Использование байонетного разъема на передней панели прибора обеспечивает достаточную чувствительность и возможность поиска небольших дефектов в коаксиальных линиях.
    Два гнезда для штекеров предоставляют максимальную гибкость и удобство при тестировании на различных режимах кабелей типа витая пара.
    Приборы фирмы Riser Bond Instruments имеют мощную функцию сохранения SUPER-STORE и документирования форм волны. Совместное использование функции SUPER-STORE и программного обеспечения WAVE-VIEW (просмотр волны) для операционной системы Windows предоставляет дополнительные возможности пользователю при решении конкретных практических задач с помощью универсального рефлектометра Model 1270А.

    Опция SUPER-STORE позволяет хранить информацию о форме сигнала как отображенного на экране, так и записанного в память, с возможностью вызова необходимых форм волны и их просмотра для сравнительного анализа. При этом возможно изменение положения курсора, величины скорости распространения зондирующего сигнала, увеличение или уменьшение уровня усиления.

    Используйте компьютер и программное обеспечение WAVE-VIEW как расширение рефлектометров фирмы Riser Bond Instruments. При этом на РС возможно архивирование информации о форме сигнала, ее документирование, сравнительный анализ и изменение параметров отображения в то время, как рефлектометр Model 1270А может быть возвращен на объект для проведения дальнейшего тестирования кабелей.

    Программное обеспечение WAVE-VIEW, позволяет не только вызывать необходимую форму волны, сохраненную в памяти, но также отображать на экране дисплея РС функциональные клавиши рефлектометра. При этом, пользователь непосредственно на РС может увеличивать усиление по вертикали, изменять масштаб, перемещать изображение формы волны, устанавливать положение курсоров, а также изменять скорость распространения импульса, что невозможно при использовании традиционных приборов этого типа.

    Переносной времяимпульсный рефлектометр - локатор повреждений и дефектов кабельных линий фирмы Riser Bond Instruments. Рефлектометр Model 1270А объединяет возможности устройств, предназначенных для тестирования кабелей типа витая пара, и приборов, используемых для испытания коаксиальных кабелей.
    Рефлектометр 1270А - универсальный рефлектометр, объединяющий, по существу, функции двух приборов, является результатом реализации современных технологий в области локации повреждений кабельных линий и электронике, а также учета требований заказчиков.
    Соответствующие разъемы на передней панели прибора позволяют осуществлять тестирование кабелей типа витая пара и коаксиальных кабелей непосредственно без использования дополнительных переходников-адаптеров.

    Использование байонетного разъема на передней панели прибора обеспечивает достаточную чувствительность и возможность поиска небольших дефектов в коаксиальных линиях.
    Два гнезда для штекеров предоставляют максимальную гибкость и удобство при тестировании на различных режимах кабелей типа витая пара.
    Приборы фирмы Riser Bond Instruments имеют мощную функцию сохранения SUPER-STORE и документирования форм волны. Совместное использование функции SUPER-STORE и программного обеспечения WAVE-VIEW (просмотр волны) для операционной системы Windows предоставляет дополнительные возможности пользователю при решении конкретных практических задач с помощью универсального рефлектометра Model 1270А.

    Опция SUPER-STORE позволяет хранить информацию о форме сигнала как отображенного на экране, так и записанного в память, с возможностью вызова необходимых форм волны и их просмотра для сравнительного анализа. При этом возможно изменение положения курсора, величины скорости распространения зондирующего сигнала, увеличение или уменьшение уровня усиления.

    Используйте компьютер и программное обеспечение WAVE-VIEW как расширение рефлектометров фирмы Riser Bond Instruments. При этом на РС возможно архивирование информации о форме сигнала, ее документирование, сравнительный анализ и изменение параметров отображения в то время, как рефлектометр Model 1270А может быть возвращен на объект для проведения дальнейшего тестирования кабелей.

    Программное обеспечение WAVE-VIEW, позволяет не только вызывать необходимую форму волны, сохраненную в памяти, но также отображать на экране дисплея РС функциональные клавиши рефлектометра. При этом, пользователь непосредственно на РС может увеличивать усиление по вертикали, изменять масштаб, перемещать изображение формы волны, устанавливать положение курсоров, а также изменять скорость распространения импульса, что невозможно при использовании традиционных приборов этого типа.

  • Технические характеристики рефлектометра 1270А:

    Параметр Значение
    Размеры и вес прибора:
    Высота:
    Ширина:
    Глубина:
    Вес:

    267мм
    247,6мм
    127мм
    2,7кг
    Погрешность определения расстояния: +/- 0,15 м плюс +/- 0,01% от показаний.
    Питание: Свинцовый или NiCad аккумуляторс 12 В зарядным устройством, 1 А(минимум).
    Выходной импеданс:
    Разъем BNC:
    Гнезда для штекеров:

    50 и 75 Ом +/- 5%
    100и 125 Ом +/- 5%
    Параметры окружающей среды:
    Рабочая температура:
    Типичная рабочая температура:
    Температура хранения:
    Относительная влажность:

    От 0 до 50°С.
    От -15 до +60°С
    От -20 до 60°С
    95% максимум,без конденсации влаги
    Последовательный порт ввода/вывода: RS-232
    Длительность зондирующих импульсов:
    Разъем BNC:
    Гнезда для штекеров:

    2, 10, 100 наносекунд; 1, 2, и 4 микро-секунды
    2, 10, 100 наносекунд; 1, 2, 4и 6 микросекунд
    Дисплей: 320 x 240 растровый жидкокристаллический дисплейс электролюминесцентной подсветкой.
    Автоматическое определение потерь: 2 разряда для величины рассчитанных обратных потерь в точке установки курсора.
    Автоматическое определениеперекрестных помех: 2 разряда для величины рассчитанных перекрестныхпомех в точке установки курсора.
  • Комплект поставки 1270А

    Наименование Количество
    Рефлектометр 1270А 1
    Инструкция по эксплуатации 1
    Наплечный ремень и зажимы на футляре для переноски 1
    Аккумуляторная батарея 1
    Зарядное устройство 1
    Зонды и разъемы 1
    Фильтр 1
    Программное обеспечение WAVE-VIEW для Windows 1
