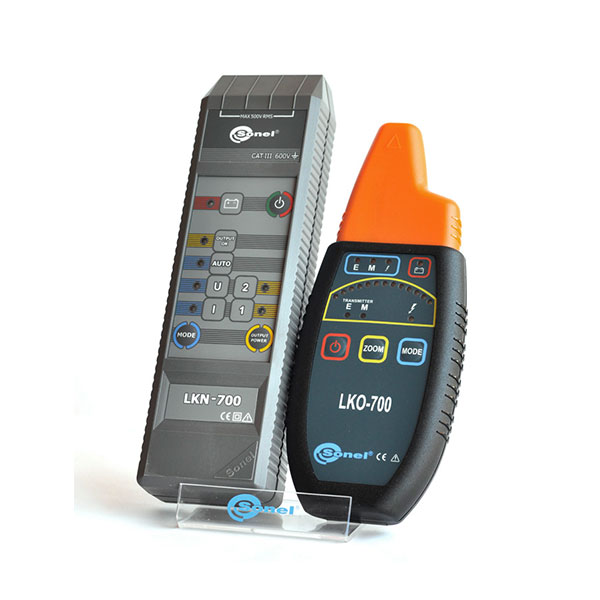

LKZ-700 — комплект для поиска скрытых коммуникаций

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Производитель

      Sonel, Польша

    • Артикул

      WMRULKZ700

    Назначение и область применения:

    Комплект LKZ-700 предназначен для поиска скрытой проводки в различных материалах строительных объектов (бетон, кирпич, дерево) и для поиска коммуникаций под землей. Производится поиск кабелей и проводов как под напряжением без необходимости отключения какого-либо оборудования от проверяемой сети, так и без напряжения.

    Основные характеристики комплекта LKZ-700:

    • поиск проводок в потолках, стенах и полах;
    • поиск места повреждения кабеля;
    • идентификация выключателей и предохранителей;
    • поиск сужений в кабельных каналах;
    • поиск трассы кабеля на глубине до 2-х метров;
    • поиск трассы водопроводных труб и труб теплоснабжения;
    • поиск отдельных жил в системе проводов и кабелей;
    • обнаружение направления каналов и отверстий;
    • обнаружение нелегальных обводов счётчиков электрической энергии.
  • Основные технические характеристики комплекта LKZ-700:

    Наименование параметра Значение
    Габариты (Ш x В x Г):
    • приемник
    • передатчик

    210 х 82 х 24 мм
    230 х 67 х 36 мм
    Масса:
    • приемник
    • передатчик

    0,2 кг
    0,49 кг
    Максимальное расстояние действия (режим ток) 2 м
    Максимальное расстояние наброса проводов:
    • в воздухе
    • в бетоне

    0,2 м
    0,03 м
    Питание:
    • передатчик
    • приемник

    пакет аккумуляторов типа SONEL/NiMH 9,6 В 2 Аh
    элементы питания 6LR61 9 В щелочные
    Температура работы -20 ... +50 °C
    Температура хранения -20 ... +60 °C
    Стандарт качества разработка, проект и производство согласно ISO 9001
    Тип изоляции передатчика двойная, согласно PN-EN 61010-1
    Категория безопасности III 600 В согласно PN-EN 61010-1
    Степень защиты корпуса согласно PN-EN 60529 IP40

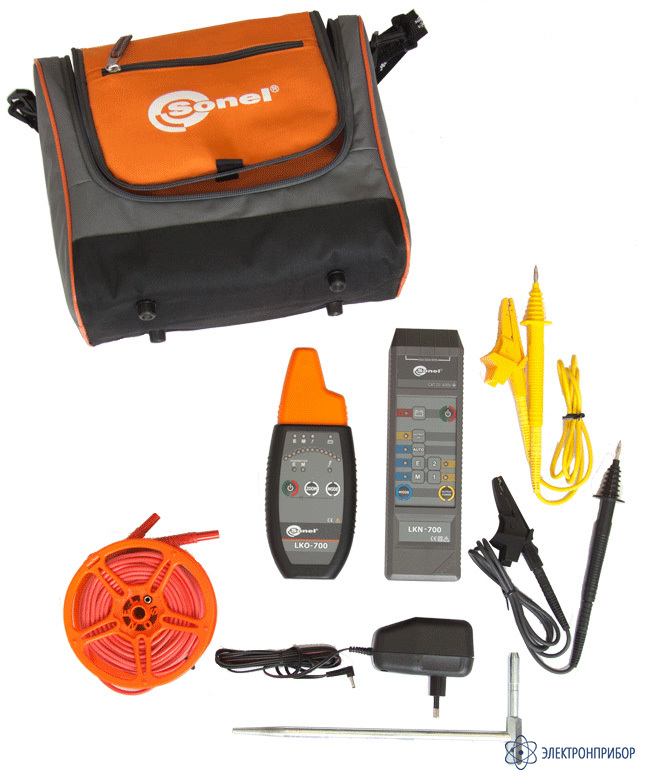

  • Комплект поставки LKZ-700

    Наименование Описание Фото Количество Индекс
    1 LKZ-700 Комплект для поиска скрытых коммуникаций Комплект позволяет производить поиск кабелей и проводов как под напряжением (без необходимости отключения оборудования от проверяемой сети), так и без напряжения. Возможна работа только приемника (без генератора) для прослеживания трассы кабеля, находящегося под напряжением. Для повышения чувствительности трассоискателя изготовители предусмотрели возможность включения последовательно с генератором внешнего источника постоянного или переменного тока напряжением от 9 до 500В. 1 WMRULKZ700
    2 Аккумуляторная батарея NiMH SONEL-04 9,6V Предназначена для питания генератора LKN-700, входящего в комплект измерителя LKZ-700. 1 WAAKU04

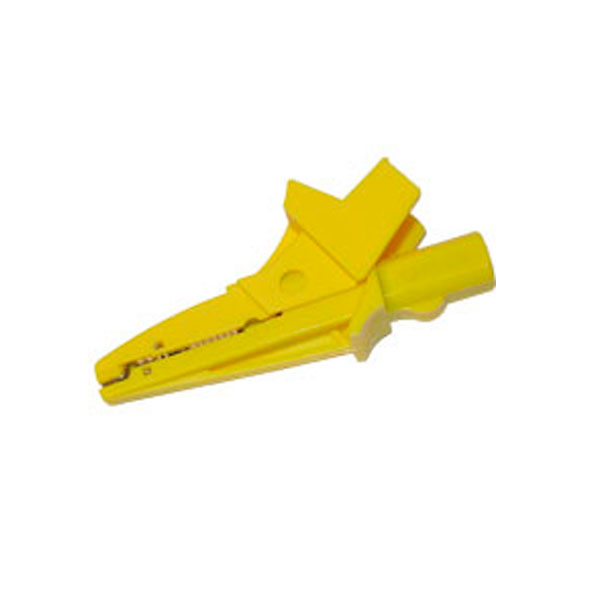

    3 Зажим «Крокодил» изолированный жёлтый K02 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKROYE20K02
    4 Зажим «Крокодил» изолированный черный K01 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKROBL20K01

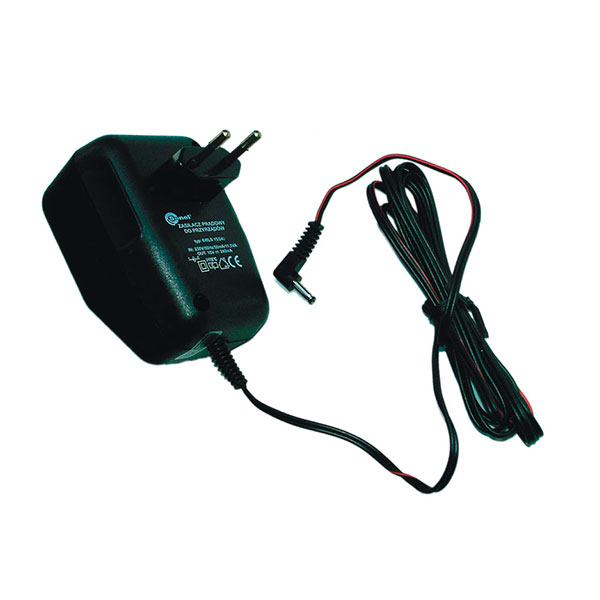

    5 Зарядное устройство для аккумуляторов Z1, модель 6WLS 15/240 Предназначено для заряда аккумуляторов приборов MIC-1000, 2500 и LKZ-700. 1 WAZAS3X5Z1
    6 Зонд измерительный для забивки в грунт 26 см Предназначен для проведения измерений прибором типа LKZ-700. 1 WASONG26

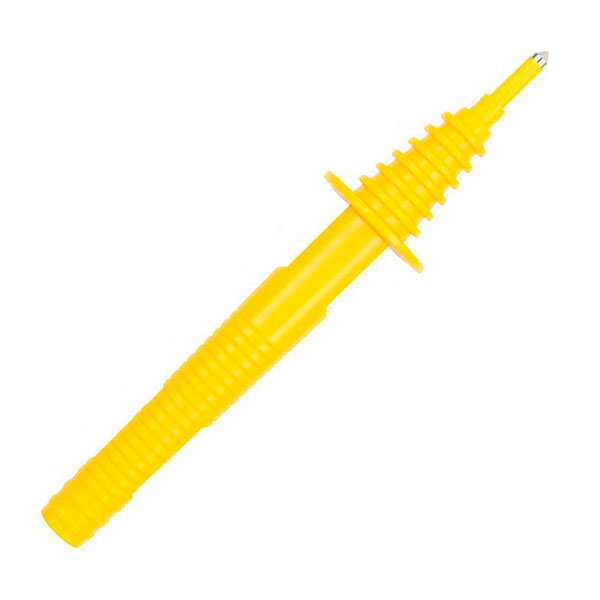

    7 Зонд острый с разъемом «банан» желтый Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONYEOGB1

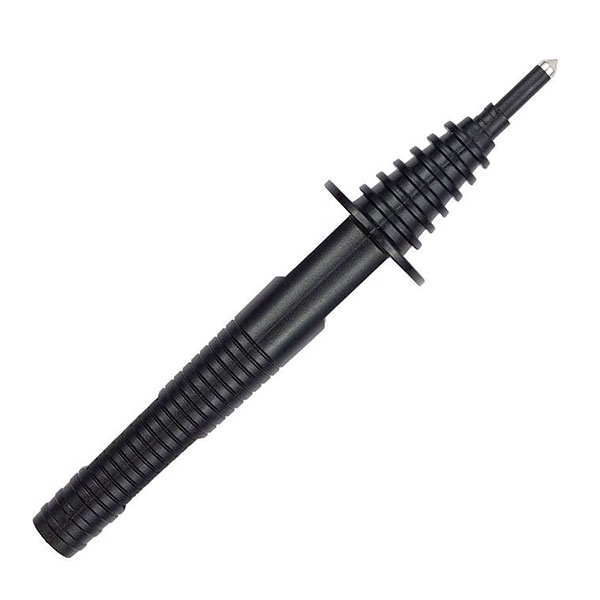

    8 Зонд острый с разъемом «банан» черный Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONBLOGB1

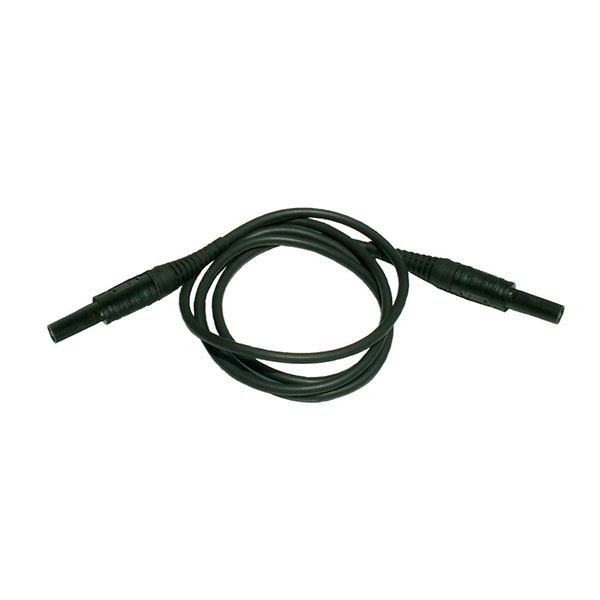

    9 Провод измерительный 1,2 м с разъёмами «банан» чёрный Предназначен для проведения измерений до 1000 В. 1 WAPRZ1X2BLBB

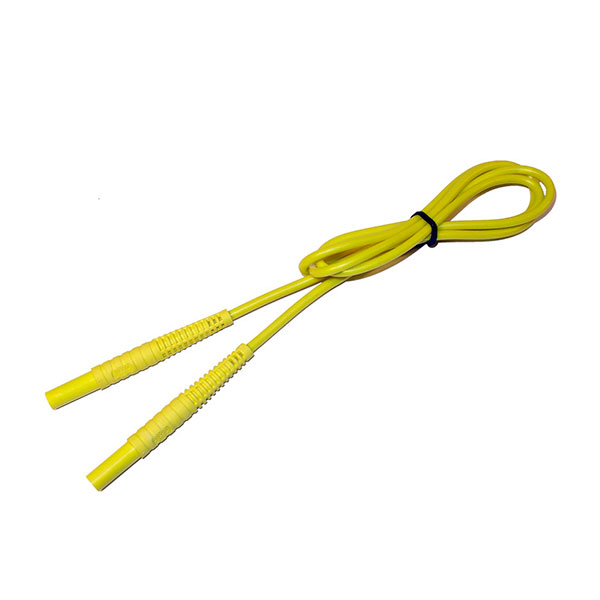

    10 Провод измерительный 1,2 м с разъемами «банан» желтый Предназначен для проведения измерений до 1000 В. 1 WAPRZ1X2YEBB

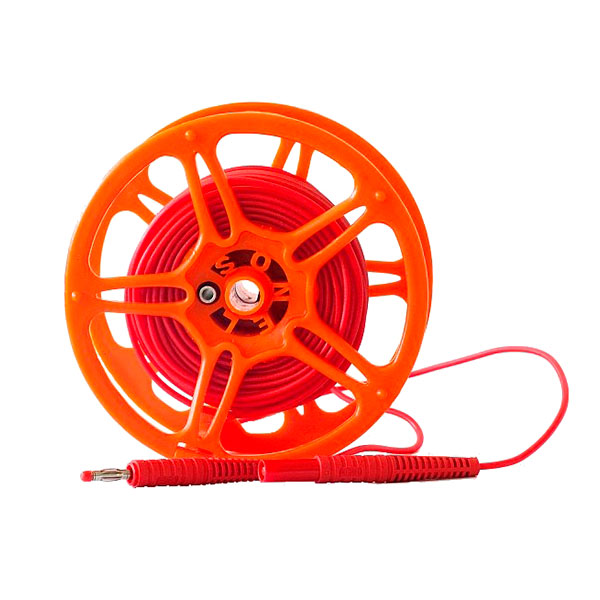

    11 Провод измерительный 20 м на катушке с разъёмами «банан» красный Универсальный измерительный проводник с разъемами типа "банан". и длиной 20 м. Используется в первую очередь совместно с комплектом для поиска скрытых коммуникаций LKZ-700. 1 WAPRZ020REBBSZ
    12 Футляр М4 Предназначен для упаковки и транспортировки приборов типа LKZ-700. 1 WAFUTM4
    13 Элемент питания алкалиновый SONEL 9V 6LR61 Предназначен для питания приборов типа MZC-200, LKО-700. 1 #
