ЛК-220 — универсальный кабельный локатор для поиска неисправностей

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение локатора ЛК-220:

    • определение без разрушающих работ скрытых трасс электрических проводов, кабелей, металлических трубопроводов, экранирующей оплетки, нагревателей скрытых полов;
    • нахождение среди многих других заданного провода, обрывов проводов;
    • нахождение для заданного провода соответствующую ему коммутацию - предохранитель, автомат защиты, клемму, разветвительную коробку и др.;
    • определение места обрыва или короткого замыкания, нахождение скрытых розеток, разветвительных коробок;
    • нахождение трассы нулевого рабочего проводника и защитного заземления;
    • нахождение скрытых (мимо средств учета) вводов электрической энергии;
    • обнаружение кабеля в земле на глубине до 1 м.

    Принцип действия локатора ЛК-220:

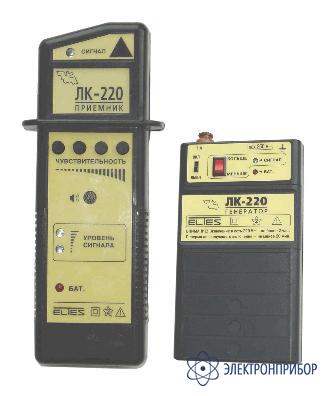

    Локатор состоит из двух отдельных блоков - генератора и приемника. Генератор подключается к исследуемому проводнику и подает на него электрические импульсы. Электрическое поле, создаваемое импульсами, улавливается приемником.

    Уровень сигнала приемника тем выше, чем ближе приемник к искомому проводнику.

    Ориентировочная глубина залегания искомого провода: кирпич - 20 см, бетон - 10 см, стеклоблоки - 20 см.

  • Технические характеристики локатора ЛК-220:

    Параметр Значения
    Питание:
    - приемника
    - генератора

    батарея 6F22 (Крона), 9 В
    две батареи 6F22 (Крона), 18 В
    Ток потребления:
    - приемника
    - генератора

    до 30 мА
    до 15 мА
    Масса, кг:
    - приемника
    - генератора

    0,2
    0,3
    Рабочий диапазон температур, °С от минус 20 до +40 °С
