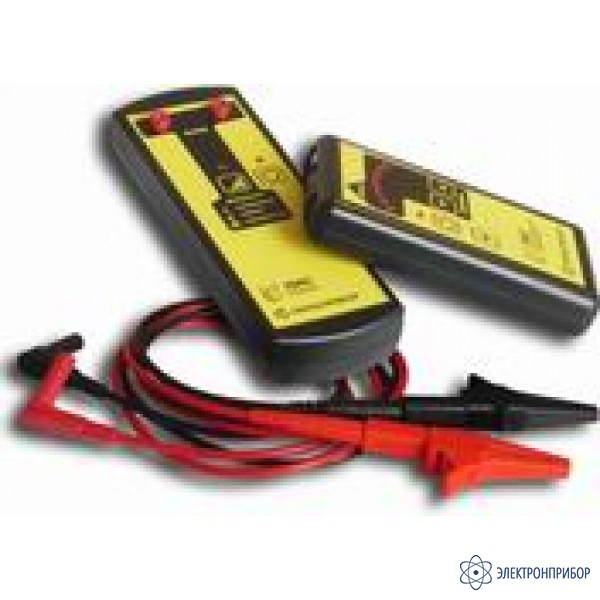

Лис-М — искатель скрытых коммуникаций

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение прибора Лис-М:

    Искатель скрытых коммуникаций ЛИС выполняет следующие функции:

    • Поиск трассы проводов в потолках, стенах и полах;
    • Обнаружение нелегальных обводов счетчиков электроэнергии;
    • Идентификация выключателей и предохранителей;
    • Поиск трасс замкнутых и оборванных цепей;
    • Поиск трассы кабеля на глубине до 2 метров;
    • Поиск трассы водопроводных труб и труб теплоснабжения;
    • Поиск отдельных жил в системе проводов и кабелей;
    • Отбор пар в многопарном кабеле;
    • Определение глубины залегания провода.

    Искатель имеет встроенный датчик магнитного поля и внешний датчик электрического поля. Наличие двух датчиков позволяет проводить трассировку и поиск обрывов, замыканий скрытой проводки и коммуникаций по сигналам генератора ЛИС входящего в комплект.

    Для работы без подключения генератора предназначен режим «50Гц», позволяющий проводить трассировку нагруженной электропроводки. Индикация обнаружения трассы осуществляется линейкой светодиодов и через встроенный звуковой излучатель.

    Генератор ЛИС может подключаться непосредственно к сети ~220В.

    Встроенный фонарик позволяет работать в темных местах.

    Электропитание искателя осуществляется от 2-х алколайновых батарей или Ni-Mh аккумуляторов типоразмера «АА».

    Электропитание генератора осуществляется от 4-х алколайновых батарей или Ni-Mh аккумуляторов типоразмера «АА».

  • Технические харатеристики прибора Лис-М:

    Параметр Значение
    Искатель
    Активная частота 26250 ± 3 Гц
    Полоса пропускания по уровню –3 дБ (не более) 150 Гц
    Максимально определяемая глубина залегания трассы 2 м
    Точность отыскания 1 см
    Время непрерывной работы (не менее) 20 ч
    Электропитание: алколайновые батареи или Ni- Mh, 2,3 А/ч аккумуляторы 2 шт. АА
    Габаритные размеры прибора 138х68х18 мм
    Масса прибора (включая элементы питания) 0,2 кг
    Генератор
    Выходной сигнал частота: 26252 ± 1 Гц
    Выходная мощность 1 вт
    Время непрерывной работы (не менее) 20 ч
    Электропитание: алколайновые батареи или Ni- Mh, 2,3 А/ч аккумуляторы 4 шт. АА
    Габаритные размеры прибора (без сумки) 220,6х79х27,6 мм
    Масса прибора (включая элементы питания) 0,20 кг

    Условия эксплуатации прибора Лис-М:

    • Температура окружающей среды −20 ÷ +50°С
    • Относительная влажность воздуха до 90% при 30°С
    • Атмосферное давление 86 ÷ 106 кПа
  • Комплект поставки Лис-М

    Наименование Количество
    1. Искатель Лис 1
    2. Датчик 1
    3. Генератор Лис 1
    4. Провода для подключения генератора к нагрузке 1
    5. Руководство по эксплуатации 1
    6. Сумка для переноски комплекта 1
