Circuit Seeker 2011 — устройство трассировки и идентификации элементов сетей электропитания

Сохранить в PDF Распечатать
  • Назначение Устройства Circuit Seeker 2011:

    Устройство Circuit Seeker 2011 предназначено для трассировки электрических кабелей, в том числе скрытой проводки, которые могут находиться как в металлических, так и пластиковых каналах. Прибор обеспечивает поиск мест повреждения проводов (обрывов и коротких замыканий), замыканий на землю, распределительных коробок, прерывателей, предохранителей. Для удобства работы прибор оборудован средствами световой и звуковой индикации.

    Кроме того, имеется возможность работы на линиях, находящихся под напряжением. Рабочая частота передатчика 33.3 кГц. Устройство поставляется в комплекте с прочным и удобным для переноски кейсом.

    Особенности Устройства Circuit Seeker 2011:

    • Поиск и идентификация автоматических выключателей;
    • Поиск и идентификация предохранителей;
    • Поиск и идентификация перегоревших предохранителей;
    • Трассировка проводки, проходящей в стенах и под полами;
    • Поиск реле и трансформаторов распределительных коробок;
    • Поиск замыкания на землю;
    • Поиск обрывов цепей;
    • Трассировка проводов в кабельных каналах из ПВХ;
    • Трассировка экранированных кабелей (необходимо хорошее заземление);
    • Определение местоположения щитов питания и освещения;
    • Работа на низковольтных линиях;
    • Трассировка проводов в металлических кабельных каналах (только для замкнутых линий);
    • Схема автоматического усиления сигнала для увеличения точности работы;
    • Работа на линиях со снятым напряжением;
    • Сортировка проводов и трассировка коаксиальных кабелей.
  • Технические характеристики Устройства Circuit Seeker 2011:

    Параметр Значения
    Работа на линиях под напряжением 0 - 600 В
    Дальность действия (приемник-передатчик)
    (меньшее расстояние для разомкнутых линий, большее расстояние для замкнутых линий)
    915 м - 6.5 км

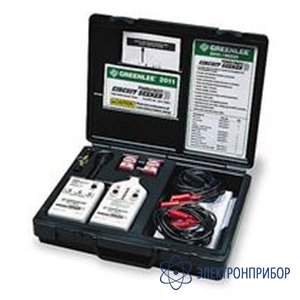

  • Комплект поставки Circuit Seeker 2011

    Наименование Количество
    Устройство трассировки линий Power Finder 2011 1
    Передатчик 1
    Приёмник 1
    Кейс для переноски и хранения 1
    Адаптер 120 В, розеточная часть электрического соединителя и контактные зажимы 1
    Ножевые контакты, переменный ток 1
    Соединительный провод 1
    Наушник/трубка 1
    Видеокассета с инструкциями, MA-2858 1
