АСТ-1112 — трассоискатель

Сохранить в PDF Распечатать
    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Описание трассоискателя АСТ-1112:

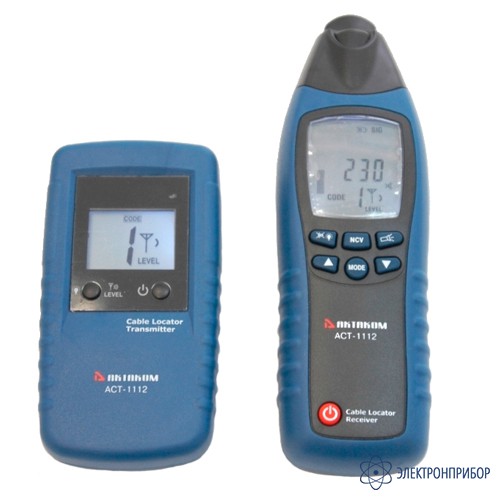

    Трассоискатель АСТ-1112 - это компактный профессиональный прибор (набор) для определения пути прохождения кабеля в стенах и под землёй, идентификации предохранителей и автоматов в щите электрооборудования, обнаружения мест обрыва и замыкания жил кабелей и неэкранированных проводов "теплых полов". Трассоискатель способен определять путь прокладки металлических труб отопления и водоснабжения. Комплект состоит из передатчика и приёмника кодированного сигнала, проводов и кейса для переноски.

    Принцип работы основан на том, что модулированный сигнал, генерируемый передатчиком, создает вокруг исследуемого проводника электромагнитное поле. Электромагнитное поле вокруг проводника индуцирует напряжение в обмотке приёмника, которое затем усиливается и декодируется, а результат отображается на экране приемника.

    И в автоматическом, и в ручном режимах приёмник использует три катушки, и поэтому надежность обнаружения не зависит от положения в пространстве. Избирательный и зависимый от положения поиск осуществляется в специальном избирательном режиме, в котором используется только одна обмотка катушки приемника. При необходимости различать несколько сигналов возможно использование дополнительных передатчиков (приобретаются отдельно).

    Особенности трассоискателя АСТ-1112:

    • Предназначен как для обесточенных кабелей, так и кабелей под нагрузкой;
    • Цифровой кодированный сигнал передатчика гарантирует точную идентификацию;
    • Передатчик с ЖК индикатором для отображения уровня сигнала, кода и внешнего напряжения;
    • Приёмник с ЖК индикатором для отображения уровня сигнала, кода и уровня обнаруженного напряжения;
    • Автоматическая или ручная настройка чувствительности приёмника;
    • Отключаемый звуковой сигнал идентификации;
    • Автоотключение питания;
    • В приёмнике вмонтирован фонарик для удобства эксплуатации в условиях слабого освещения;
    • Имеется возможность применения дополнительного передатчика для более точного поиска;
    • Категория защиты CAT III 300 В (EN 61010-1).
  • Технические характеристики трассоискателя АСТ-1112:

    Параметр Значения
    Передатчик Приёмник
    Диапазон рабочего напряжения до 400 В (AC/DC) 12 В/ 50 В/ 120 В/ 230 В/ 400 В
    Частотный диапазон 0...60 Гц
    Выдаваемый сигнал модулированный (125 кГц ) -
    Глубина определения места прокладки кабеля (в стене/под землёй) - 0...2,5 м
    Глубина определения напряжения - 0...0,4 м
    Рабочая температура 0°...40°С
    Температура хранения -20°...60°С
    Отн. влажность (без конденсации) макс. 80%
    Рабочая высота до 2000 м
    Габаритные размеры 128х68х30 мм 190х60х37 мм
    Масса 185 г 229 г

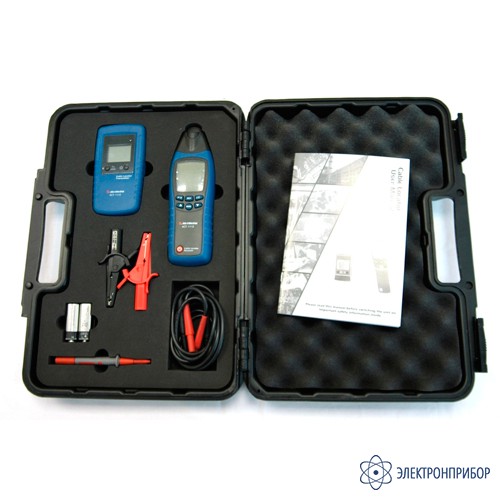

  • Комплект поставки АСТ-1112

    Наименование Количество
    1 Приёмник 1
    2 Передатчик 1
    3 Тестовые щупы (красный и чёрный) 1
    4 Зажимы "крокодил" (красный и чёрный) 1
    5 Тестовые провода (красный и чёрный) 1
    6 Батареи 9 В типа "Крона" 2
    7 Кейс для переноски 1
    8 Упаковочная тара 1
