Клещи электроизмерительные (токоизмерительные, токовые)

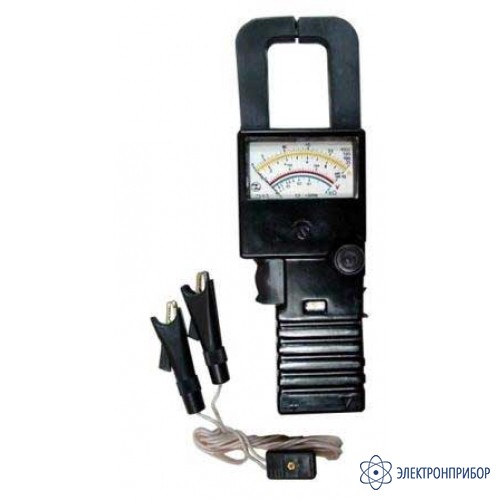

Ц4505М — клещи электроизмерительные

Сохранить в PDF Распечатать
  • Назначение:

    Клещи электроизмерительные Ц4505M предназначены для кратковременного измерения тока без разрыва токовой цепи в цепях переменного тока напряжением от 1 до 10 кВ частотой 50 Гц, напряжения в сетях переменного тока частотой 50 Гц с номинальным напряжением сетей до 650 В и сопротивления постоянному току.

  • Технические данные клещей Ц4505M:

    Предел допускаемой основной погрешности + 2,5%.

    Конечные значения диапазонов измерений клещей Ц4505M:

    • по току - 10 А; 25 А; 100 А; 500 А; 1000 А;
    • по напряжению - 300 В; 600 В;
    • по сопротивлению - 2 кОм. Собственное потребление при значениях, соответствующих конечному значению диапазона измерений, не более:
    • при измерении тока - 5 ВА;
    • при измерении напряжения - 10 ВА. Время установления показаний, не более 3,5 с.

    Размер окна магнитопровода обеспечивает охват:

    • проводника с наружным диаметром, не более 35 мм;
    • шины, не более 50х20 мм. Разъем магнитопровода, не более 37 мм.

    Усиление для разъема магнитопровода для одной руки, не более 60 Н.

    Остаточное отклонение указателя от нулевой отметки, не более:

    • для шкалы измерения тока - 1,5 мм;
    • для шкал измерения напряжения и сопротивления - 0,9 мм. Диапазон регулировки корректором, не менее:
    • для шкалы измерения тока - 1,5 мм;
    • для шкал измерения напряжения и сопротивления - 0,9 мм. Переброс указателя, не более:
    • для шкалы измерения тока - 12 мм;
    • для шкал измерения напряжения и сопротивления - 8 мм. Норма средней наработки на отказ, циклов, не менее 35000.

    Средний срок службы клещей Ц4505M, не менее 10 лет.

    Среднее время восстановления, не более 60 мин.

    Габаритные размеры клещей Ц4505 M 260х90х36 мм

    Масса, не более 0,6 кг

    Клещи Ц4505 M рассчитаны на работу при температуре от минус 30 до плюс 50 °С и относительной влажности 90% при температуре 30 °С.
