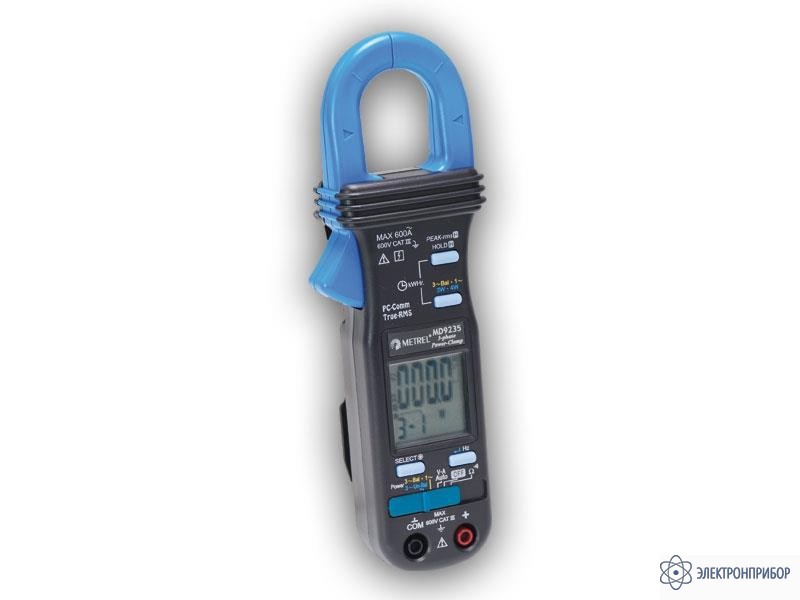

MD 9235 — токоизмерительные клещи

Сохранить в PDF Распечатать
  • Назначение токоизмерительных клещей MD 9235

    Токоизмерительные клещи MD 9235 – клещи с удлиненными зажимами, способные измерять 3-фазную несбалансированную нагрузку и регистрировать потребляемую электроэнергию. MD 9235 обеспечивает измерение переменного тока (TRMS) до 600 А, анализ одно- и трехфазной мощности, измерение общего коэффициента мощности и сопротивления.

    Функции токоизмерительных клещей MD 9235:

    • измерение напряжения постоянного и переменного тока;
    • измерение напряжения переменного тока;
    • измерение сопротивления;
    • измерение частоты;
    • проверка цепи на обрыв (звуковая сигнализация);
    • измерение мощности, коэффициента мощности.
  • Технические характеристики токоизмерительных клещей MD 9235

    Параметр Значение Погрешность
    Постоянное напряжение 600 В ±(0,5% + 5 емр)
    Переменное напряжение, 50 Гц...3,1 кГц 600 В от ±(0,5% + 5 емр) до ±(2,5% + 5 емр)
    Переменный ток, 40 Гц...3,1 кГц 40 A…600 A от ±(1% + 5 емр) до ±(3% + 5 емр)
    Сопротивление 999,9 Ом ±(1% + 6 емр)
    Полная мощность 0 кВА…600.0 кВА ±(2.0% + 6 emp)
    ±(3.5% + 6 emp)
    ±(5.5% + 6 emp)
    Активня мощность, реактивная мощность 0 кВА…600.0 кВт, от ±(2.0% + 6 emp) до ±(10.0% + 6 emp)
    от ±(3.5% + 6 emp) до ±(10.0% + 6 emp)
    от ±(4.5% + 6 emp) до ±(15.0% + 6 emp)
    от ±(10.0% + 6 emp) до ±(15.0% + 6 emp)
    Частота 5 Гц… 500 Гц ±(0,5% + 4 емр)
    Питание 2 х 1,5 В ААА батареи
    Габариты 78 x 40 x 189 мм
    Масса 192 г
  • Комплект поставки MD 9235

    Наименование Количество
    Токоизмерительные клещи MD 9235 1
    Испытательный проводник с датчиком 2
    Сумка 1
    Батарея 1,5 В, тип ААА 2
    Батарея 1,5 В, тип ААА 1
