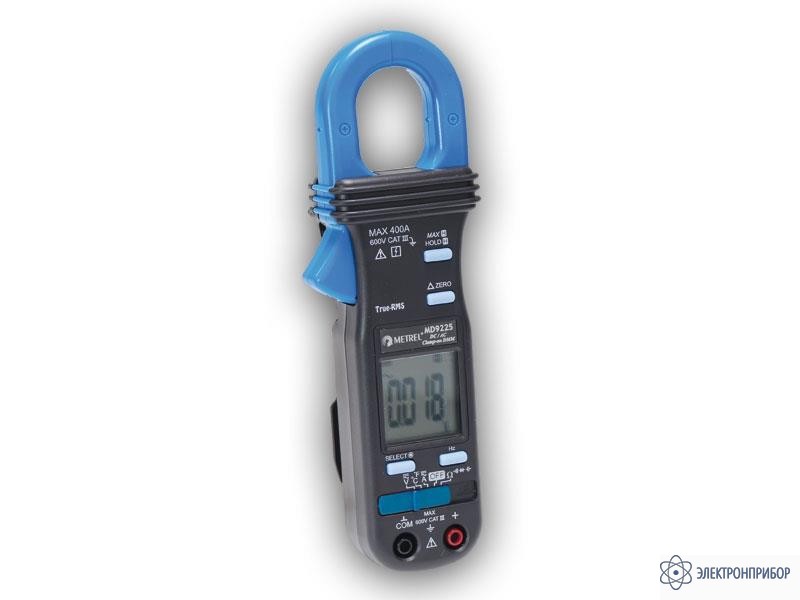

MD 9225 — токоизмерительные клещи

Сохранить в PDF Распечатать
  • Назначение токоизмерительных клещей MD 9225

    Токоизмерительные клещи MD 9225 – универсальный прибор. С его помощью можно измерять как переменное, так и постоянное напряжение и ток, емкость, температуру, полный диапазон сопротивлений, а также фиксировать пусковой ток. Дисплей с крупными, легко читаемыми цифрами, и возможность работы одной рукой, делают MD 9225 чрезвычайно простым в использовании.

    Функции токоизмерительных клещей MD 9225:

    • измерение напряжения постоянного и переменного тока;
    • измерение постоянного и переменного тока;
    • измерение емкости;
    • измерение сопротивления;
    • проверка диодов;
    • измерение частоты;
    • проверка цепи на обрыв (звуковая сигнализация);
    • измерение температуры.
  • Технические характеристики токоизмерительных клещей MD 9225

    Параметр Значение Погрешность
    Постоянное напряжение 400.0 мВ ±(0.3% + 3 emp)
    4.000 В, 40.00 В, 400.0 В ± (0.5% + 3 emp)
    600 В ±(1.0% + 4 emp)
    Переменное напряжение 50 Гц ~ 60 Гц ±(1.0% + 4 emp)
    4.000 В, 40.00 В, 400.0 В
    60 Гц ~ 500 Гц ±(1.5% + 4 emp)
    4.000 В, 40.00 В, 400.0 В
    50 Гц ~ 500 Гц ±(2.0% + 4 emp)
    600 В
    Переменный ток 40 Гц ~ 60 Гц ±(1.0% + 6 emp)
    0 ~ 50 A
    60 Гц ~ 400 Гц ±(1.5% + 5 emp)
    0 ~ 50 A
    40 Гц ~ 60 Гц ±(1.5% + 5 emp)
    50 A ~ 200 A
    60 Гц ~ 200 Гц ±(2.0% + 5 emp)
    50 A ~ 200 A
    40 Гц ~ 60 Гц ±(2.0% + 5emp)
    200 A ~ 300 A
    40 Гц ~ 60 Гц ±(2.5% + 5 emp)
    300 A ~ 400 A
    Постоянный ток 0 A ~ 50.0 A ±(1.0% + 4 еmр)
    50.0 A ~ 200.0 A ±(1.5% + 5 еmр)
    200.0 A ~ 300.0 A ±(2.0% + 5 еmр)
    300.0 A ~ 400.0 A ±(2.5% + 5 еmр)
    Сопротивление 400.0 Ом ±(0.8% + 6 emp)
    4.000 кОм, 40.00 кОм, 400.0 кОм ±(0.6% + 4 emp)
    4.000МОм ±(1.0% + 4emp)
    40.00 МОм ±(2.0% + 4 emp)
    Емкость 500.0 нФ, 5.000 Ф, 50.00 Ф, 500.0 Ф, 3000 Ф ±(3.5% + 6 emp)
    Температура -20 °C ~ 300 °C ±(2.0% + 3 emp)
    300 °C ~ 537 °C ±(3.0% + 3emp)
    Частота 400.0 мВ 10 Hz ~ 1 кГц
    4.000 В 5Hz ~ 20 кГц
    40.00 В 5Hz ~ 100 кГц
    400.0 В 5Hz ~ 100кГц
    600 В 5Hz ~ 5 кГц
    Питание Батарея 1,5 В, тип ААА, 2 шт
    Габариты 63 x 40 x 188 мм
    Масса 218 г
  • Комплект поставки MD 9225

    Наименование Количество
    Токоизмерительные клещи MD 9225 1
    Испытательный проводник с датчиком 2
    Термоэлектрический зонд типа К 1
    Сумка 1
    Батарея 1,5 В, тип ААА 2
    Инструкция по эксплуатации 1
