КТ 1000 А, КТ-1000-А, КТ1000А

Клещи электроизмерительные (токоизмерительные, токовые)

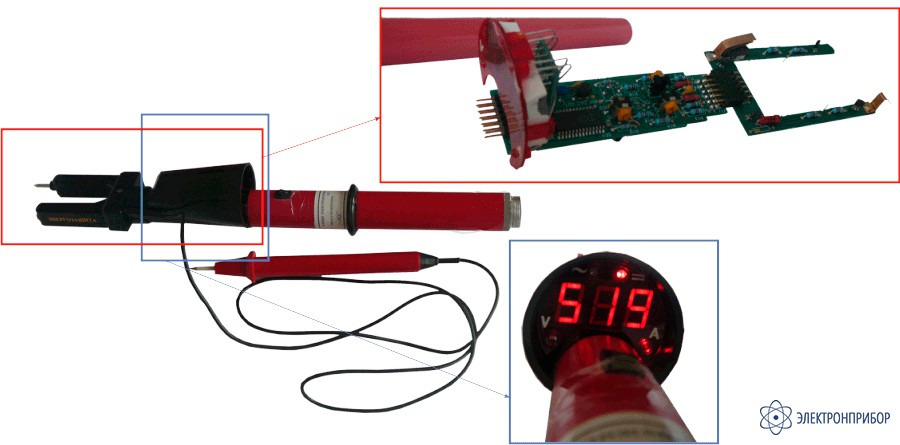

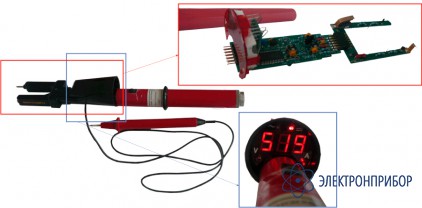

КТ-1000А — клещи электроизмерительные цифровые

Сохранить в PDF Распечатать
  • Назначение электроизмерительных цифровых клещей КТ-1000А

    Клещи электроизмерительные цифровые КТ-1000А (далее клещи) предназначены для кратковременных измерений силы тока до 1000 А и напряжения до 1000 В в сетях постоянного и переменного (частотой 50 Гц) тока, распределительных устройствах воздушных линиях электропередачи без разрыва токовой цепи.

    Клещи могут быть использованы во всех отраслях промышленности, энергетики, сельского хозяйства и быту.

    Особенности электроизмерительных цифровых клещей КТ-1000А

    Клещи укомплектованы изолирующей штангой с рукояткой L=0.52 м, а в комплекте с изолирующей многофункциональной 4-х звенной сборной штангой ШО-10-4-6,6 длиной 6,6м, поставляемой по заказу потребителя за отдельую плату, клещи позволяют определять величину тока на линиях электропередач 0.4-10 кВ, без подъема на опору ВЛ, непосредсвенно с поверхности земли.

    Переключение режимов пост/ перем. осуществляется автоматически.

    Принцип работы клещей основан на определении величины напряженности электромагнитного поля, создаваемого вокруг проводника посредством совокупности специализированных температурно-компенсированных датчиков, распределенных вокруг токоведущего проводника по осям вилки клещей, что позволяет определять величины силы тока независимо от оси и угла расположения проводника в пространстве витки клещей. Индикация измеряемой величины и режима работы (переменное, постоянное, ток или напряжение) осуществляется посредством цифрового табло. В комплекте с изолирующей многофункциональной четырехзвенной сборной штангой диной 6,6 м позволяют определять величину тока на линиях электропередач от 0,4 до 10 кВ без подъема на опору ВЛ, непосредственно с поверхности земли.

    Сведения о методиках (методах) измерений приведены в паспорте СИ.

    Знак утверждения типа наносится методом трафаретной печати на корпус СИ и типографским способом на титульный лист паспорта.

    Нормативные и технические документы, устанавливающие требования к приборам:

    • ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
    • ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
    • ГОСТ Р 51350-99 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования».

    Рекомендация по областям применения в сфере государственного регулирования обеспечения единства измерений

    -при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а так же иных объектов установленным законодательством Российской Федерации обязательным требованиям.

  • Технические характеристики электроизмерительных цифровых клещей КТ-1000А

    Параметр Значение
    Диапазон определения величины переменного тока, А от 0 до 1000
    Диапазон определения величины постоянного тока, А
    (в режиме автоматического переключения)
    от 20 до 1000
    Диапазон определения величины напряжения переменного тока, В от 0 до 1000
    Диапазон определения величины напряжения постоянного тока, В от 10 до 1000
    Условия эксплуатации У1, ГОСТ 15150
    Рабочая температура °C -45 до +40
    Относительная влажность 80% при 25 °C
    Ошибка (при определении величины напряжения) % 1
    Ошибка (при определении величины тока ) % от макс знач. тока (999 А) 1,5
    Время запоминания значения последнего измерения 10 сек.
    Питание
    (два последовательно соединенных литиевых элемента типа GR 123А), В
    2 x 3
    Ток потребления, мА 30
    Габаритные размеры, мм для 0,4 кВ
                                                для 10 кВ
    430 x 55 x 60
    940 x 55 x 72
    Длина соединительного провода между корпусом клещей и дополнительным электродом для определения величины напряжения, мм 1200
    Масса, не более, кг для 0,4 кВ
                                     для 10 кВ
    0,4
    0,7
  • Комплект поставки КТ-1000А

    Наименование Количество
    1. Клещи КТ-1000A 1
    2. Электрод с соединительным проводом и штекером 1
    3. Чехол 1
    4. Паспорт (Инструкция в составе паспорта) 1
