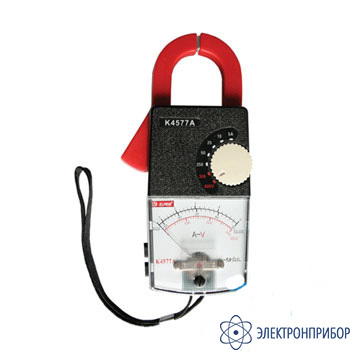

К4577А — клещи электроизмерительные аналоговые

Сохранить в PDF Распечатать
  • Назначение клещей электроизмерительных К4577А:

    Клещи электроизмерительные аналоговые предназначены для кратковременного измерения тока без разрыва токовой цепи, напряжения в сетях переменного тока частотой 50 или 60 Гц. Клещи являются переносными приборами и представляют собой сочетание трансформатора тока, имеющего разъемный магнитопровод с измерительным механизмом магнитоэлектрической системы. Магнитный поток, наводимый в магнитопроводе, индуктирует ток во вторичной обмотке трансформатора, который подается на измерительный механизм.

  • Технические характеристики клещей электроизмерительных К4577А:

    Параметр Значения
    Переменное напряжение, В 150; 300; 600
    Постоянное напряжение, В -
    Переменный ток, А 5; 10; 25; 50; 100; 250
    Сопротивление, кОм
    Класс точности, % ±5,0
    Питание, В -
    Условия эксплуатации:
    Температура, оС
    Влажность, %

    от -30 до +50
    до 98
    Размер окна магнитопровода, мм Æ 21
    Разъем магнитопровода, мм 22
    Габаритные размеры, мм 139 х 52 х 36
    Масса, кг 0,14
    Полный средний срок службы, лет, не менее 10
