DT9702, DT 9702, дт-9702, дт9702

Клещи электроизмерительные (токоизмерительные, токовые)

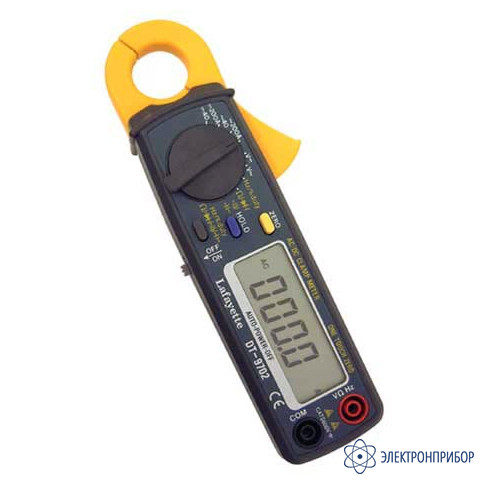

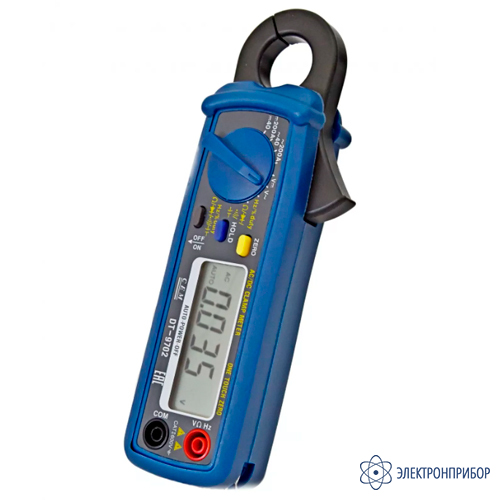

DT-9702 — клещи токоизмерительные

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      55679-13

    • Производитель

      CEM, Китай

    • Артикул

      481363

    Назначение клещей токоизмерительных DT-9702:

    Токовые клещи DT-9702 позволяют производить бесконтактное измерение постоянного и переменного тока в диапазонах 40 А и 200 А. Обладают высоким разрешением при измерении постоянного и переменного тока (10 мА при диапазоне 40 А). Наличие функции установки нуля при измерении постоянного тока, нажатием кнопки "ZERO". Внутренний диаметр клещей 23 мм.

    Особенности клещей токоизмерительных DT-9702:

    • Измерение переменного и постоянного тока;
    • Раскрытие охвата 30 мм;
    • Несколько пределов измерения – для больших и малых токов;
    • Разрядность шкалы токовых клещей: 4000 единиц;
    • Разрешающая способность по току 10 мA;
    • Установка нуля ZERO;
    • Определение максимальных значений и минимальных значений MAX/MIN;
    • Удержание показаний DATA HOLD;
    • Индикация разряда батареи;
    • Автовыключение через 15 минут простоя;
    • Защита от перегрузок.
  • Технические характеристики клещей токоизмерительных DT-9702:

    Параметр Предел Разрешение Точность
    Постоянный ток 20 А
    40 А
    200 A
    10 мА
    10 мА
    100 мA
    ± (3,0% + 5 е.м.р.)
    ± (5,0 % + 3 е.м.р.)
    ± (3,5 % + 3 е.м.р.)
    Переменный ток 20 А
    40 А
    200 A
    10 мА
    10 мА
    100 мA
    ± (3,0% + 5 е.м.р.)
    ± (5,0 % + 4 е.м.р.)
    ± (3.5 % + 4 е.м.р.)
    Постоянное напряжение 400 мВ
    4 В
    40 В
    400 В
    600 В
    0,1 мВ
    0,001 В
    0,01 В
    0,1 В
    1 В
    ± (0,8 % + 2 е.м.р.)
    ± (1,0 % + 2 е.м.р.)
    ± (1,0 % + 2 е.м.р.)
    ± (1,0 % + 2 е.м.р.)
    ± (1,5 % + 2 е.м.р.)
    Переменное напряжение 4 В
    40 В
    400 В
    600 В
    1 мВ
    10 мВ
    100 мВ
    1 В
    ± (1,5 % + 3 е.м.р.)
    ± (1,5 % + 3 е.м.р.)
    ± (1,5 % + 3 е.м.р.)
    ± (2,0 % + 4 е.м.р.)
    Сопротивление 400 Ом
    4 кОм
    40 кОм
    400 кОм
    4 МОм
    40 МОм
    0,1 Ом
    1 Ом
    10 Ом
    100 Ом
    1 кОм
    10 кОм
    ± (1,2 % + 4 е.м.р.)
    ± (1,2 % + 2 е.м.р.)
    ± (1,2 % + 2 е.м.р.)
    ± (1,2 % + 2 е.м.р.)
    ± (1,2 % + 2 е.м.р.)
    ± (2,0 % + 3 е.м.р.)
    Частота 10 Гц-10 МГц 0,.001 МГц ± (2,0 % + 8 е.м.р.)
    Относительная скважность импульсов 0,1%-99.9% ±0,1% ± (1,2 % + 2 е.м.р.)
    Емкость 4,0 нФ
    40,0 нФ
    400,0 нФ
    4,0 мкФ
    40,0 мкФ
    200,0 мкФ
    1 пФ
    10 пФ
    100 пФ
    1 нФ
    10 нФ
    100 нФ
    ± (6,0 % + 15 е.м.р.)
    ± (6,0 % + 10 е.м.р.)
    ± (3,5 % + 5 е.м.р.)
    ± (3,5 % + 5 е.м.р.)
    ± (3,5 % + 5 е.м.р.)
    ± (6,0 % + 10 е.м.р.)
    Прозвонка соединений Порог 50 Ом, частота 2,7 кГц
    Габаритные размеры, мм 210х70х37
    Масса, г 200

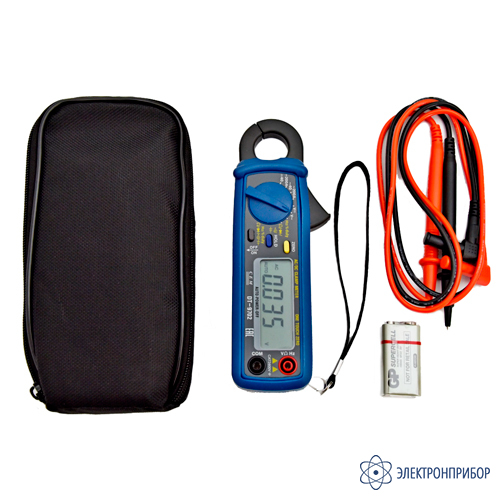

  • Комплект поставки DT-9702

    Наименование Количество
    1 Клещи токоизмерительные DT-9702 1
    2 Измерительные щупы, пара 1
    3 Измерительные провода 4
    4 Зажимы типа «крокодил» 4
    5 Батарея 9 В «Крона» 1
    6 Руководство по эксплуатации 1
    7 Кейс для переноски 1
