CMP 2000, CMP2000

Клещи электроизмерительные (токоизмерительные, токовые)

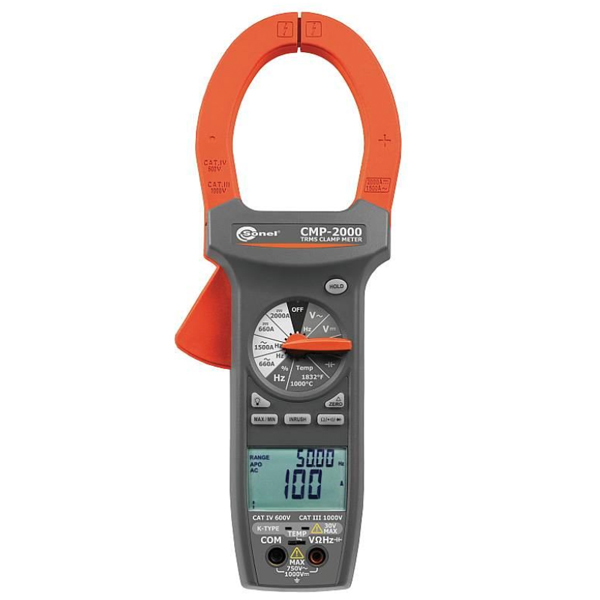

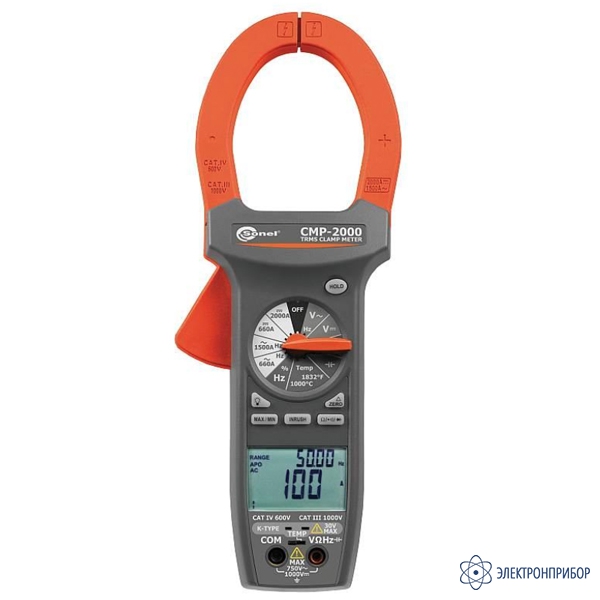

CMP-2000 — клещи электроизмерительные

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      53794-13

    • Производитель

      Sonel, Польша

    • Артикул

      WMRUCMP2000

    Назначение клещей электроизмерительных CMP-2000:

    Клещи электроизмерительные CMP-2000 разработанны для измерения основных электрических величин.

    Клещи электроизмерительные CMP-2000 отличаются широким диапазоном измерения токов и напряжений, а также большим диаметром обхвата - до 57 мм - провод, 70x18 мм - шинопровод.

    Особенности клещей электроизмерительных CMP-2000:

    • измерение постоянного тока до 2000 А;
    • измерение переменного тока до 1500 А (True RMS);
    • измерение напряжения постоянного тока до 1000 В;
    • измерение напряжения переменного тока до 750 В (True RMS)
    • измерение сопротивления до 66 МОм с разрешением от 0,1 Ом;
    • измерение температуры;
    • измерение частоты до 1 МГц или коэффициента заполнения;
    • тестирование диодов;
    • контроль целостности электрических соединений.
  • Технические характеристики клещей электроизмерительных CMP-2000:

    Диапазон Разрешение Основная погрешность
    Измерение постоянного тока
    660,0 A 0,1 A ± (2,0% и. в. + 10 е. м. р.) для 50...60 Гц
    1000 А 1 А ± (2,5% и.в. + 10 е. м. р.) для 50...60 Гц
    2000 A 1 A Не нормирована
    Защита от перегрузки: 2000A постоянного тока максимально 60 секунд
    Измерение переменного тока True RMS
    660,0 A 0,1 A ± (2,5% и. в. + 8 е. м. р.)
    1000 А 1 А ± (2,8% и. в. + 8 е. м. р.)
    1500 А 1 А Не нормирована
    Коэффициент амплитуды: ≤3
    Спецификация True RMS от 5% до 100% диапазона
    Диапазон частот: 50Гц ~ 1кГц. Точность измерения f: ± (0,1% и.в. + 5 е.м.р). Отсчет на дополнительном индикаторе
    Минимальный диапазон входного тока: >500 е.м.р.
    Защита от перегрузки: 1500A переменного тока.
    Измерение напряжения постоянного тока
    6,600 В 0,001 В ± (0,5% и.в.+ 2 е.м.р)
    66,00 В 0,01 В
    660,0 В 0,1 В
    1000 В 1 В
    Измерение напряжения переменного тока True RMS
    6,600 В 0,001 В ±(1,5% и. в. + 8 е. м. р.) для 50...500 Гц
    66,00 В 0,01 В
    600,0 В 0,1 В
    750 В 1 В
    Коэффициент амплитуды: ≤3/
    Спецификация True RMS от 5% до 100% диапазона.
    Диапазон частот: 50Гц ~ 1кГц. Точность измерения f: ±(0,1% и.в. + 5 е.м.р). Отсчет на дополнительном индикаторе.
    Минимальный диапазон входного тока: >500 е.м.р.
    Защита от перегрузки: 1000В постоянного тока или 750В переменного тока rms.
    Измерение сопротивления
    660,0 Ом 0,1 Ом ± (1% и. в. + 5 е.м.р.)
    6,600 кОм 0,001 кОм
    66,00 кОм 0,01 кОм
    660,0 кОм 0,1 кОм
    6,600 МОм 0,001 МОм ± (2,0% и. в. + 5 е.м.р.)
    66,00 МОм 0,01 МОм ± (3,5 % и. в. + 5 е.м.р.)
    Защита от перегрузки: 600 В RMS постоянного или переменного тока.
    Тестирование целостности цепи
    2 В 1 мВ ± (1,5% и.в. + 5 е.м.р.)
    Ток измерения: 0,8 мА
    Напряжение разомкнутой цени: 3,2 В постоянного тока
    Время реакции: около 100 мс
    Диапазон: 660 Ом
    Звуковой сигнал: менее 30 Ом
    Измерение емкости
    6,600 нФ 0,001 нФ ± (3% и. в. + 30 е.м.р.)
    66,00 нФ 0,01 нФ ± (3% и. в. + 10 е.м.р.)
    660,0 нФ 0,1 нФ ± (3% и. в. + 30 е.м.р.)
    6,600 мкФ 0,001 мкФ ± (3% и. в. + 10 е.м.р.)
    66,00 мкФ 0,01 мкФ
    660,0 мкФ 0,1 мкФ
    6,600 мФ 0,001 нФ ± (5% и. в. + 10 е.м.р.)
    Защита от перегрузки: 600 В RMS постоянного или переменного тока.
    Измерение частоты
    66,00 Гц 0,01 Гц ± (0,1% и. в. + 5 е.м.р.)
    660,0 Гц 0,1 Гц
    6,600 кГц 0,001 кГц
    66,00 кГц 0,01 кГц
    660,0 кГц 0,1 кГц
    1,000 МГц 0,001 МГц
    Минимальный диапазон входного сигнала: >10Гц.
    Минимальная ширина импульса: >1мкс.
    Границы коэффициента заполнения импульса: >30% и <70%.
    Защита от перегрузки: 600 В RMS постоянного или переменного.
    Коэффициент заполнения
    5...95% 0,1% ± (2,0% и.в. + 10 е.м.р)
    Длительность импульса > 10 мкс
    Диапазон частот: от 5% до 95% (от 40Гц до 20кГц).
    Защита от перегрузки: 600 В RMS постоянного или переменного.
    Измерение температуры
    0…400°C 1°C ±(1% и.в. + 2°C)
    -20…0,0°С, 400…1000°С ±(2% и.в. + 3°C)

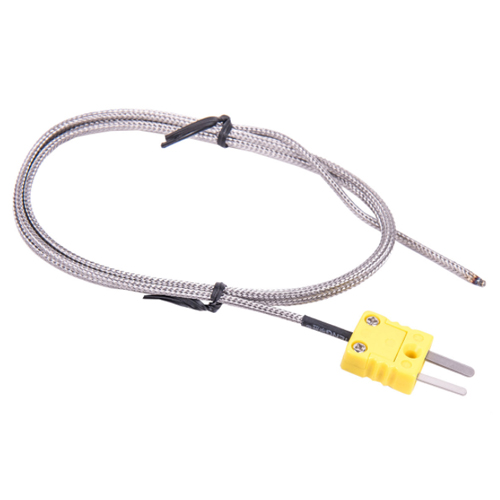

    Термопара тип К. Погрешность термопары не учитывается .
    Защита от перегрузки: 60В постоянного тока или 30В переменного тока RMS.

    Дополнительные технические характеристики
    Параметр Значение
    Дисплей индикация 6600, аналоговая линейка, состоящая из 66 сегментов
    Полярность Автоматическая, (-) указывает на отрицательную полярность
    Обозначение значения за пределами диапазона измерения (OL) или (-OL)
    Обновление отображения измерений 2,8x/сек, 28x/сек, аналоговая линейка
    Степень защиты корпуса IP20
    Условия работы 0°C до 50°C при относительной влажности <70%
    Условия хранения -20°C до 60°C при относительной влажности <80%
    Максимальная рабочая высота 2000 м
    Температурный коэффициент 0,1 x (заданная точность)/°C (<18°C или >28°C)
    Автоматическое выключение питания 30 минут
    Питание 9В батарейка типа 6LR61
    Максимальный диаметр обхвата 57мм - провод, 70 x 18мм - шинопровод
    Размеры 280 x 108 x 53 мм
    Масса около 570 г (с элементами питания)
  • Комплект поставки CMP-2000

    Наименование Количество
    1. Клещи электроизмерительные CMP-2000 1
  • Дополнительная комплектация CMP-2000

    • 3 750 руб.
      Добавить к заказу

      адаптер AC-16, соединитель электрический

      Адаптер AC-16 предоставляет пользователю удобное соединение с однофазной электрической сетью при проведении измерения напряжения и силы тока, которая протекает в подключенном к адаптеру электроприемнике. Предназначен для совместного использования с токоизмерительными клещами.

    • 830 руб.
      Добавить к заказу

      Комплект измерительных проводов, CMP

      Комплект измерительных проводов для приборов CMP
