CL340, CL 340 CL-340

Клещи электроизмерительные (токоизмерительные, токовые)

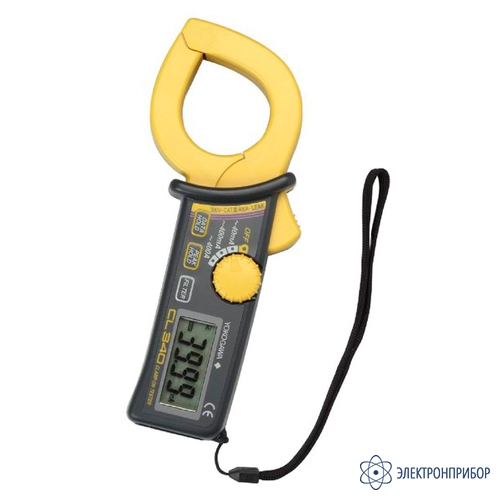

CL340 — клещи токоизмерительные

Код товара: 47137
  • 43563-10

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      43563-10 до 17.03.2025

    • Производитель

      Yokogawa

    • Артикул

      CL340

    Описание токоизмерительных клещей CL340:

    Токовые клещи серии CL позволяют измерять силу тока бесконтактным способом с высокой точностью, не прерывая подачу электроэнергии потребителям.

    Особенности токоизмерительных клещей CL340:

    • Измерение переменного тока утечки;
    • Диаметр измеряемого проводника 40 мм;
    • Отображение средних значений;
    • Автоматическое выключение;
    • Ручное переключение диапазонов
    • Утверждено соответствие стандартам безопасности EN61010-1, EN61010-2-032 (CAT. III 300 В).

  • Сводная таблица токоизмерительных клещей серии CL:

    Параметр CL120 CL130 CL135 CL150 CL155 CL220 CL235 CL250 CL255 CL320 CL340 CL345 CL360
    Шкала цифровая 1999 1999 1999 3999 3999 3999 3999 3999 3999 1999 3999 4200 1999
    Шкала линейная - - - - - - - - - - - - -
    Постоянный ток - - - - - ● ● ● ● - - - -
    Переменный ток 20/200 А;
    0,01 А; ±2 %;
    40 Гц…1 кГц    		 200/600 А;
    0,1 А; ±1 %;
    40 Гц…1 кГц    		 200/600 А;
    0,1 А; ±1,5 %;
    40 Гц…1 кГц    		 400/2000 А;
    0,1 А; ±1 %;
    40 Гц…1 кГц    		 400/2000 А;
    0,1 А; ±1 %;
    40 Гц…1 кГц    		 40/300 А;
    0,01 А; ±1 %;
    20 Гц…1 кГц    		 400/600 А;
    0,1 А; ±1,5 %;
    40 Гц…1 кГц    		 400/2000 А;
    0,1 А; ±1,5 %;
    40 Гц…1 кГц    		 400/2000 А;
    0,1 А; ±1,5 %;
    30 Гц…1 кГц    		 20/200 мА/200 А;
    0,01 мА; ±2 %;
    40…400 Гц    		 40/400 мА/400 А;
    0,01 мА; ±0,5 %;
    20 Гц…1кГц    		 40/400 мА/400 мА;
    0,01 А; ±0,5 %;
    20 Гц…1кГц    		 200 мА/2/20/200/1000 A;
    0,1 мА; ±2 %;
    40 Гц…1кГц
    Постоянное напряжение - - - ● ● - ● ● - - - - -
    Переменное напряжение - ● ● ● ● - ● ● - - - - -
    Измерение среднеквадратных значений - - ● - ● - - - - - - ● -
    Сопротивление - ● ● ● ● - ● ● - - - - -
    Частота - - - - - - ● - - - - - -
    Температура - - - - - - - - - - - - -
    Прозвон цепи - ● ● ● ● - ● ● - - - - -
    Запоминание пиковых значений - - - ● ● - ● ● - - ● ● ●
    Запись результатов измерений ● ● ● ● ● ● ● ● ● ● ● ● ●
    Выбор предела измерений Ручн. Ручн. Ручн. Авт./Ручн. Авт./Ручн. Авт. Авт. Авт./Ручн. Авт. Ручн. Ручн. Ручн. Ручн.
    Аналоговый выход - - - ● ● - - ● ● - - - -
    Вывод форм сигналов на монитор - - - - - - - - - - - - ●
    Выключатель фильтра - - - - - - - - - ● ● ● ●
    Размер провода, мм ø24 ø30 ø30 ø54 ø54 ø24 ø33 ø55 ø55 ø24 ø40 ø40 ø68
    Источник питания Батарея Батарея Батарея Батарея Батарея Батарея Батарея Батарея Батарея Батарея Батарея Батарея Батарея
    Рабочий диапазон температур 0…40°C -10…50°C -10…50°C 0…40°C 0…40°C 0…40°C 0…40°C 0…40°C 0…40°C 0…40°C 0…40°C 0…40°C -10…50°C

    Технические характеристики токоизмерительных клещей CL340:

    При 23°С ± 5°С, относительной влажности не более 75%.
    Погрешность: ± % от показаний + разряд).

    Диапазон Погрешность
    40~400 Гц 50/60 Гц
    Переменный ток
    40 мА/400 мА 2,5 + 10 (20~1 кГц) 1,0 + 5 (50/60 Гц)
    400 A(0~350A) 2,5 + 10 (40~1 кГц) 1,0 + 5 (50/60 Гц)
    400 A(350~400A) 5,0 (40~1 кГц) 2,0 (50/60 Гц)
    Параметр Значение
    Основные технические характеристики
    Метод определения Среднее значение
    Экран ЖКД (Цифровая индикация: 3999 подсчётов)*
    Время отклика 2 секунды
    Переключение диапазонов Вручную
    Сохранение данных Во всём диапазоне
    Сохранение максимумов Во всём диапазоне
    Рабочая температура и влажность 0-40°С, относительная влажность не более 85% (без конденсации)
    Температурный коэффициент -
    Воздействие внешних магнитных полей Не более 10 мА вблизи проводника диаметром 14,4 мм с током 100 A
    Воздействие положения проводника Диапазон 40/400 мА: В пределах 5 разрядов в любой части внутри зажима в диапазоне 400A, 0…250 A: В пределах ±0,5% от показаний ±5 разрядов в любой части внутри зажима
    Воздействие остаточных токов Не более 12 мА вблизи проводника диаметром 10 мм с током 100 A
    Стандарты безопасности Соответствует EN61010-1, EN61010-2-032
    Напряжение цепи Ср. кв. значение не более 300 В
    Выдерживаемое напряжение 3,7 кВ переменного тока в течение одной минуты
    Электропитание R0-3(UM-4) х 2 или LR03 х 2
    Срок службы батареи 40 часов (непрерывно)
    Потребляемый ток 13 мА
    Автоматическое выключение 10 минут
    Диаметр измеряемого проводника Не более 40 мм
    Размеры 81(Ш) х 185(В) х 40(Г) мм
    Вес 270 г

    *6000 подсчётов (в диапазоне 40/400мА).

  • Комплект поставки CL340

    № Наименование Количество
    1 Клещи токоизмерительные CL340 1
    2 Руководство по эксплуатации 1
    3 Методика поверки 1

  • Файлы для CL340

Файлы для CL340
