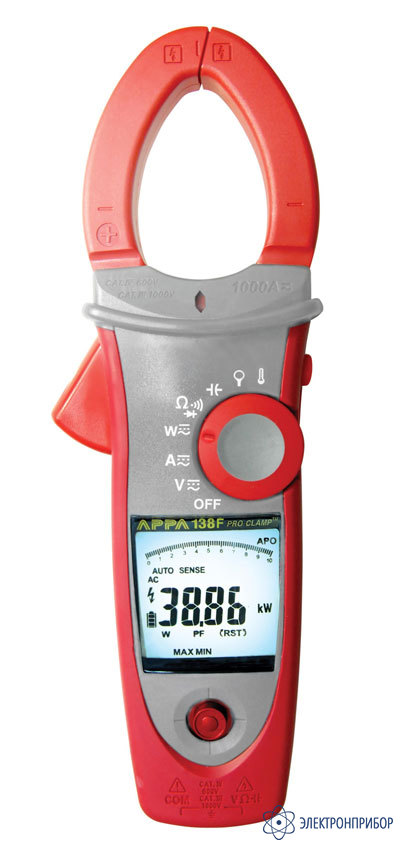

APPA 138F — клещи электроизмерительные

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Госреестр РФ

      59659-15

    • Производитель

      APPA, Тайвань

    Особенности клещей электроизмерительных APPA 138F:

    • Встроен режим «Петля»: измерение силы тока до 3000А (при помощи опционального токового преобразователя серии sFlex-T);
    • Измерение постоянного тока: до 1000 А;
    • Автодетектирование типа сигнала (пост/перем.), фильтр НЧ (LPF);
    • Измерение активной мощности до 1000 кВт, коэфф. мощности (PF), частоты (ток/ напряжение);
    • Измерение постоянного и переменного (TRMS) напряжения (до 1000 В);
    • Измерение переменного (TRMS) тока: до 1000 А;
    • Регистрация бросков пускового тока (Inrush current);
    • Удержание показаний (Smart Data Hold), регистрация макс/ мин/ сред значений тока и напряжения;
    • Измерение коэф. гармоник (THD,%) , гармоник напряжения и тока (до 25-й);
    • Измерение температуры;
    • Измерение емкости до 4 мФ, сопротивления (до 100 кОм), прозвонка цепи, тест диодов;
    • Бесконтактный детектор фазного напряжения (VoltSense), определение порядка чередования фаз;
    • ЖК-дисплей с автоподсветкой, графическая шкала, автовыключение;
    • Навигация в меню с помощь джойстика;
    • Современный дизайн, противоударное исполнение (допускает падение с высоты до 1,3 м);
    • Подсветка места измерения с/д фонариком (в направлении губок клещей);
    • Высокая степень безопасности (кат. IV 600 В/ кат. III 1000 В).
  • Характеристики клещей электроизмерительных APPA 138F:

    Параметр Значение
    ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ (АВТОВЫБОР AC/DC)
    Диапазон измерений (AC/DC) 0,01 … 100 … 1000 В
    Разрешение 0,01В
    Погрешность измерения (DCV) ±0,7% + 2 ед. счета
    Погрешность измерения (ACV) ±1,0% + 5 ед. счета
    Полоса частот 50 Гц … 500 Гц
    ИЗМЕРЕНИЕ СИЛЫ ТОКА (АВТОВЫБОР AC/DC)
    Диапазон измерений (ACA) 0,1 …100A… 1000 А
    Диапазон измерений (DCA) 0,1 … 1000 А
    Разрешение 0,01 А
    Погрешность измерения (AC/DC) ±1,5% + 5 ед. счета
    Полоса частот 50 Гц … 500 Гц
    ИЗМЕРЕНИЕ БРОСКОВ ТОКА (INRUSH)
    Предел измерений (50 / 60Гц) 1000 А
    Погрешность измерения ±(2,5% + 5 ед. счета)
    Чувствительность 10 В / 10 А (скз)
    Период интегрирования 100 мс
    АКТИВНАЯ МОЩНОСТЬ (W)
    Пределы измерений 10 кВт … 1000 кВт
    Макс. разрешение 1 Вт
    Погрешность измерения ±2,5% + 5 ед. счета
    КОЭФФ. МОЩНОСТИ (PF)
    Диапазон измерений - 1,00 … +1,00
    Разрешение 0,01
    Погрешность измерения ±3°
    СУММАРНЫЙ КОЭФФИЦИЕНТ ГАРМОНИК (THD)
    Диапазон измерений 0,1 % … 100 %
    Разрешение 0,1
    Погрешность измерения ±(3,0% + 10 ед. счета)
    Чувствительность 10 В / 10 А (скз)
    Полоса частот 45 Гц … 65 Гц
    ГАРМОНИКИ (ТОК/НАПРЯЖЕНИЕ)
    Диапазон изм. (№№ гарм.) 13 … 25
    Чувствительность 10 В / 10 А (скз)
    Погрешность измерения ±(10,0% + 10 ед. счета)
    ЧАСТОТА
    Основная гармоника 20 Гц … 10 кГц
    (HZ)
    Разрешение 0,1 Гц
    Погрешность измерения ±(0,5% + 3 ед. счета)
    Чувствительность 10 В/ 10 А (скз)
    СОПРОТИВЛЕНИЕ И ЦЕЛОСТНОСТЬ ЦЕПИ
    Пределы измерений 1 кОм/ 10 кОм/ 100 кОм
    Макс. разрешение 0,01 Ом
    Погрешность измерения ±(1,0% + 3 ед. счета )
    Прозвонка цепи ≤30 Ом (зв. сигнал частотой 2 кГц)
    ИСПЫТАНИЕ P-N ПЕРЕХОДА
    Диапазон измерений 0,4…0,8 В
    Погрешность измерения ±(1,5% + 5 ед. счѐта)
    Тестовое напряжение ХХ 3 В
    ИЗМЕРЕНИЕ ЕМКОСТИ
    Пределы измерений 400 мкФ; 4 мФ
    Макс. разрешение 0,1 мкФ
    Погрешность ± (1,9 % + 8 ед. счета)
    ТЕМПЕРАТУРА
    Диапазон измерений -50 … 1000 °С
    Разрешение 0,1 °С
    Погрешность измерения ±(1,0% + 0,8 °С)
    ОБЩИЕ ДАННЫЕ
    Тип преобразователя клещей датчик Холла
    Макс. индицируемое число 10.000
    Скорость измерения 3 изм./с
    Макс. диаметр провода 42 мм
    Источник питания 9 В х 1 (тип Крона)
    Ресурс источника питания 300 ч
    Автовыключение 15 мин
    Условия эксплуатации 0 °С … 50 °С, отн. влажность не более 80 %
    Габаритные размеры 87 х 250 х 51 мм
    Масса 420 г
  • Комплект поставки APPA 138F

    Наименование Количество
    Клещи электроизмерительные APPA 138F 1
    Измерительные провода 2
    Источник питания (установлен) 1
    Транспортная сумка 1
    Руководство по эксплуатации 1
