Клещи электроизмерительные (токоизмерительные, токовые)

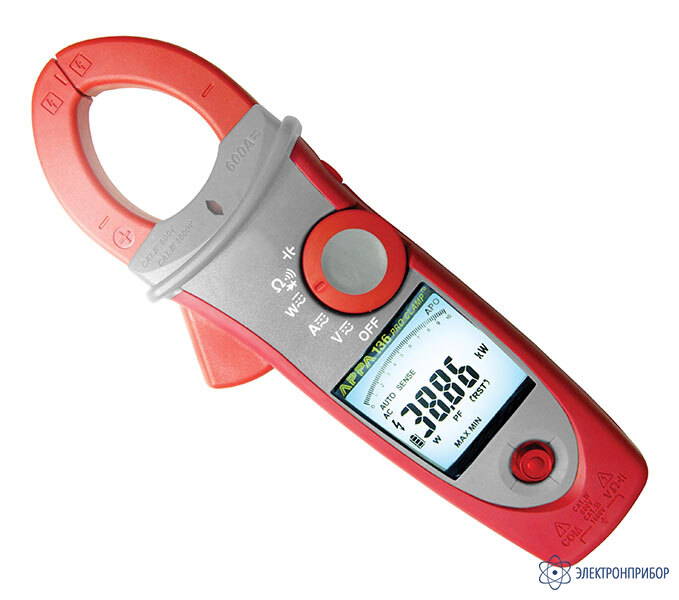

APPA 136 — клещи электроизмерительные-ваттметр

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Госреестр РФ

      49302-12

    • Производитель

      APPA, Тайвань

    Особенности электроизмерительных клещей APPA 136:

    • Измерение : активная мощность до 600 кВт, коэффициент мощности (PF), частота (ток / напряжение);
    • Измерение постоянного и переменного (TRMS) напряжения (до 1000 В);
    • Измерение переменного (TRMS) тока  до 600 А;
    • Измерение постоянного тока  до 600 А;
    • Автодетектирование типа сигнала ( пост оянный/ переменный), фильтр НЧ (LPF);
    • Регистрация бросков пускового тока (Inrush current);
    • Удержание показаний (Smart Data Hold), регистрация макс/мин/сред значений тока и напряжения;
    • Измерение коэффициент гармоник (THD,%) , индивидуальных гармоник напряжения и тока ( до 25- й);
    • Измерение емкости, сопротивления (до 100 кОм), прозвонка, тест диодов;
    • Бесконтактный детектор фазного напряжения (VoltSense), определение порядка чередования фаз;

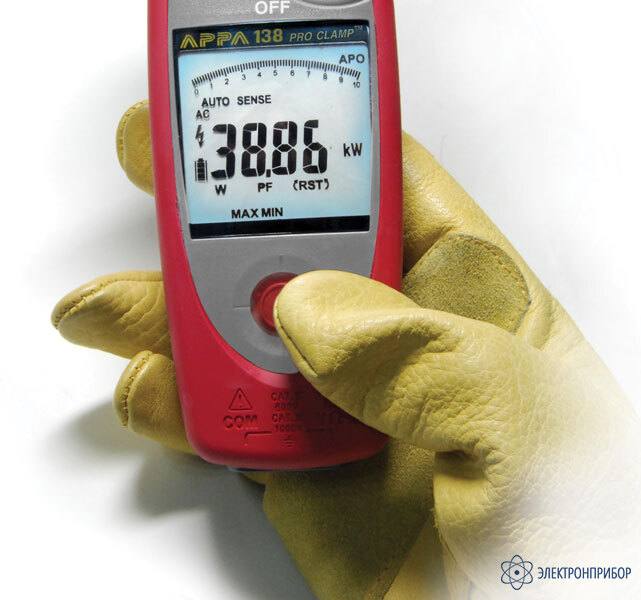

    • ЖК - дисплей с автоподсветкой , графическая шкала , автовыключение;
    • Навигация в меню с помощь джойстика, современный дизайн;
    • Противоударное исполнение (допускает падение с высоты до 1,3 м);

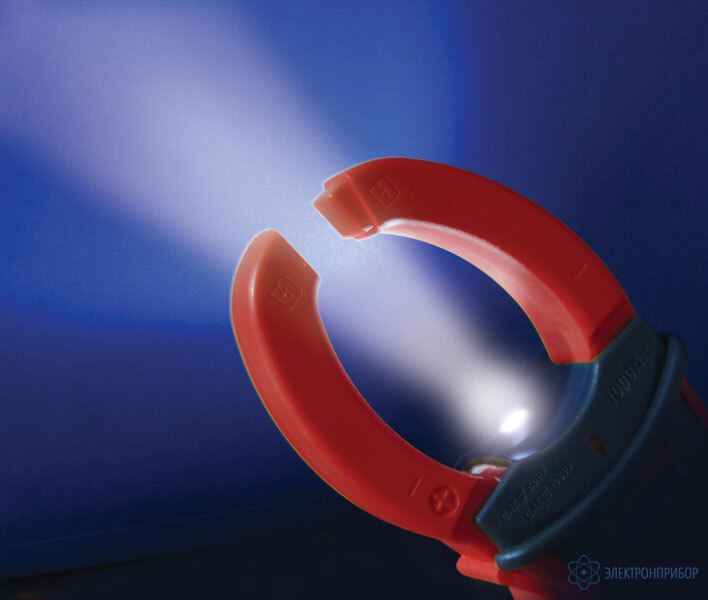

    • Подсветка места измерения с/д фонариком (в направлении губок клещей);
    • Высокая степень безопасности ( категоря IV 600 В / категория III 1000 В).
  • Технические характеристики электроизмерительных клещей APPA 136:

    Характеристики Параметры АРРА 133, АРРА 135, АРРА 136 АРРА 137, АРРА 138
    ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ (АВТОВЫБОР AC/DC) Диапазон измерений (AC/DC) 0,01 ... 100 ... 1000 В 0,01 ... 100 ... 1000 В
    Разрешение 0,01 В
    Погрешность измерения (DCV) ± 0,7% + 2 ед . счёта
    Погрешность измерения (ACV) ± 1,0% + 5 ед . счёта
    Полоса частот 50 Гц ... 500 Гц
    ИЗМЕРЕНИЕ СИЛЫ ТОКА (АВТОВЫБОР AC/DC) Диапазон измерений (ACA) 0,1 ...100A... 600 А 0,1 ...100A... 1000 А
    Диапазон измерений (DCA) 0,1 ... 600 А (APPA 136) 0,1 ... 1000 А (APPA 138)
    Разрешение 0,01 А
    Погрешность измерения (AC/DC) ± 1,5% + 5 ед . счёта
    Полоса частот 50 Гц ... 500 Гц
    ИЗМЕРЕНИЕ БРОСКОВ ТОКА (INRUSH) Предел измерений (50 / 60 Гц) 600 А (АРРА 133/135/136); 1000 А (АРРА 137/138)
    Погрешность измерения ± (2,5% + 5 ед . счёта)
    Чувствительность 10 В / 10 А (скз)
    Период интегрирования 100 мс
    ПОСТОЯННЫЙ ТОК (МКА) Предел измерений 1000 мкА (APPA 135) -
    Погрешность ± (1,7 % + 2 ед . счета ) -
    Максимальное разрешение 0,1 мкА -
    АКТИВНАЯ МОЩНОСТЬ (W) Пределы измерений 10 кВт ... 600 кВт 10 кВт ...1000 кВт
    Макс . разрешение 1 Вт
    Погрешность измерения ± 2,5% + 5 ед . счёта
    КОЭФФИЦИЕНТ МОЩНОСТИ (PF) Диапазон измерений - 1,00 ... +1,00
    Разрешение 0,01
    Погрешность измерения ± 3°
    СУММАРНЫЙ КОЭФФИЦИЕНТ ГАРМОНИК (THD) Диапазон измерений 0,1 % ... 100 %
    Разрешение 0,01
    Погрешность измерения ± (3,0% + 10 ед . счёта)
    Чувствительность 10 В / 10 А (скз)
    Полоса частот 45 Гц ... 65 Гц
    ГАРМОНИКИ (ТОК / НАПРЯЖЕНИЕ) Диапазон измерений ( NoNo ) 01 ... 12 13 ... 25
    Чувствительность 10 В / 10 А (скз)
    Погрешность измерения ± (5,0% + 10 ед . счёта) ± (10% + 10 ед . счёта)
    ЧАСТОТА (HZ) Основная гармоника 20 Гц ... 10 кГц
    Разрешение 0,01
    Погрешность измерения ± (0,5% + 3 ед . счёта)
    Чувствительность 10 В / 10 А ( скз )
    СОПРОТИВЛЕНИЕ И ЦЕЛОСТНОСТЬ ЦЕПИ Пределы измерений 1 кОм / 10 кОм / 100 кОм
    Максимальное разрешение 0,01 Ом
    Погрешность измерения ± (1,0% + 3 ед . счёта)
    Прозвонка цепи о 30 Ом (зв . сигнал частотой 2 кГц)
    ИЗМЕРЕНИЕ ЕМКОСТИ ( КРОМЕ APPA 133) Пределы измерений 4; 40; 400 мкФ ;4 мФ
    Максимальное разрешение 0,1 мкФ
    Погрешность ± (1,9 % + 8 ед . счета)
    ТЕМПЕРАТУРА (APPA 135, 138) Диапазон измерений -50 ... 1000 ° С
    Разрешение 0,1 ° С
    Погрешность измерения ± (1,0% + 0,8 ° С)
    ОБЩИЕ ДАННЫЕ Максимальное индицируемое число 10.000
    Скорость измерения 3 изм ./ с
    Максимальный диаметр провода 37 мм 42 мм
    Источник питания 9 В х 1 (тип Крона)
    Ресурс источника питания 300 ч
    Автовыключение 15 мин
    Условия эксплуатации 0 ° С ... 50 ° С , отн . влажность не более 80 %
    Габаритные размеры 7 х 239 х 51 мм 87 х 260 х 51 мм
    Масса 380 г 420 г

    Сводная таблица функциональности

    Режимы и характеристики АРРА 133 АРРА 135 АРРА 136 АРРА 137 АРРА 138
    Броски тока (inrush current) · · · · ·
    Переменное напряжение до 1000 В (ACV) · · · · ·
    Постоянное напряжение до 1000 В (DCV) · · · · ·
    Переменный ток (А CA) (600 А) (600 А) (600 А) (1000 А) (1000 А)
    Постоянный ток (DCA) Нет Нет (600 А) Нет (1000 А)
    Постоянный ток (μА) Нет (1000 мкА) Нет Нет Нет
    Активная мощность (W) (600 кВт) (600 кВт) (600 кВт) (1000 кВт) (1000 кВт)
    Коэффициент мощности (PF) · · · · ·
    Коэффициент гармоник (THD %) · · · · ·
    Гармоники ( до 25- й – ток / напряжение) · · · · ·
    Частота (Hz) · · · · ·
    Сопротивление, прозвонка, тест диода · · · · ·
    Емкость Нет · · · ·
    Температура Нет · Нет Нет ·
    Бесконтактный индикатор фазы · · · · ·
    Порядок чередования фаз · · · · ·
    Мин / макс / усред · · · · ·
    Автоподсветка дисплея · · · · ·
    Автовыбор (AC/DC) · · · · ·
    Встроенный фонарик · · · · ·
  • Комплект поставки APPA 136

    Наименование Количество
    1 Клещи электроизмерительные-ваттметр - APPA 136 1
    2 Измерительные провода 2
    3 Источник питания (установлен) 1
    4 Транспортная сумка 1
    5 Руководство по эксплуатации 1
