ЭД-10-200ИТО — динамометр измерения усилий в оттяжках

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение динамометра измерения усилий в оттяжках ЭД-10-200ИТО:

    Динамометр ЭД-10-200ИТО предназначен для долговременных исследований и стационарного измерения и контроля:

    • усилий натяжения проводов, тросов, оттяжек;
    • стрелы провеса на ВЛ;
    • усилий в арматуре при изготовлении железобетонных изделий;
    • поперечных связей, ригелей и анкерных конструкций.

    Особенности динамометра измерения усилий в оттяжках ЭД-10-200ИТО:

    В отличие от прибора ЭД-10ИТО,Для измерения установите прибор на трос (оттяжку) опорными площадками, затяните болты прижимной планки до смыкания с нижним основанием, и всё –
    на цифровом табло показания усилия натяжения троса!может устанавливаться на трос стационарно, для проведения длительных исследований. Также ввиду укороченной базы (200 мм) может использоваться там, где неприменимо устройство ЭД-10ИТО, например при малой длине участка измеряемого троса.

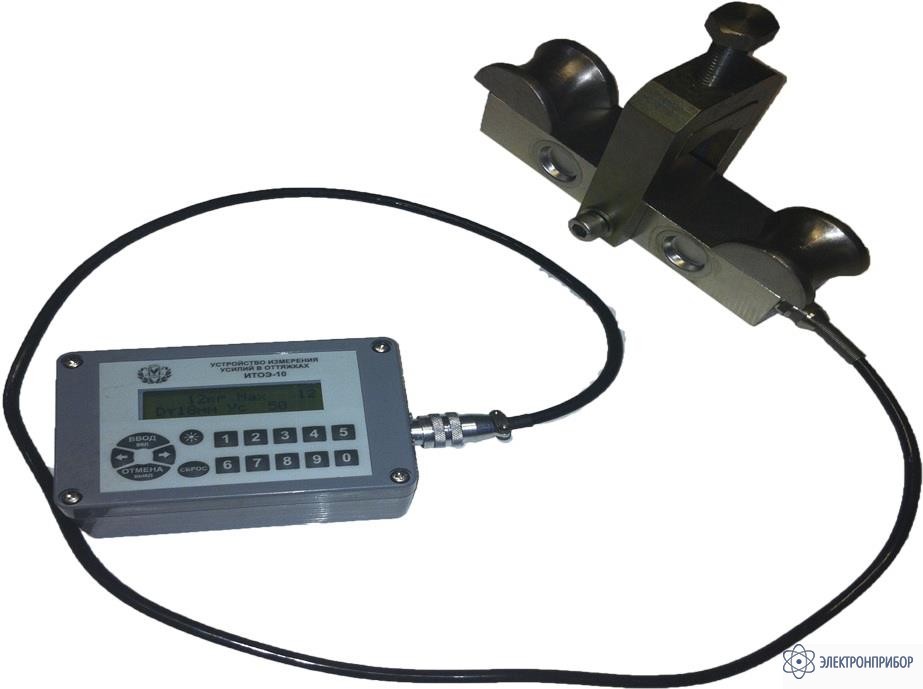

    Конструктивно состоит из датчика с системой установки на трос и измерительного терминала, соединённых между собой кабелем.

    Датчик устанавливается на измеряемый трос стационарно, путём затяжки болтов прижимной планки. Это немного усложняет процесс измерения по сравнению с прибором ЭД-10ИТО, однако если не требуется проведение большой серии измерений единовременно на разных тросах, данный прибор вполне может рассматриваться как средство оперативного измерения.

    Для измерения необходимо установить ЭД-10-200ИТО на трос (оттяжку) опорными площадками, затяните болты прижимной планки до смыкания с нижним основанием, и все – на цифровом табло показания усилия натяжения троса!

    Применение динамометра измерения усилий в оттяжках ЭД-10-200ИТО

    • Для снятия силовых характеристик, воздействующих на трос в реальном времени: датчик стационарно устанавливается на трос, терминал считывает результаты измерений с определённой скважностью (до 1 раза в секунду) и передаёт данные на компьютер, где они фиксируются в отдельном файле.
    • Датчик с соответствующим терминалом может использоваться как электронные весы, там, где невозможна установка и использование типовых весов: например, установив датчик на одном из тросов палиспаста большегрузного крана можно получить недорогие крановые весы, грузоподъёмность которых будет определяться только грузоподъёмностью самого крана. При нагрузках свыше 100 тонн выигрыш в цене по сравнению с обычными крановыми весами составит десятки раз.
  • Технические характеристики динамометра измерения усилий в оттяжках ЭД-10-200ИТО:

    Параметр Значения
    Измеряемое усилие натяжения троса от 0,02 до 10 тс
    Погрешность измерения 2%
    Диапазон измерения диаметров троса, мм от 23 до 28
    Температура эксплуатации -30...+60С
    Класс пылевлагозащиты IP67
    Габариты, мм 200х220х51
    Масса 2 кг

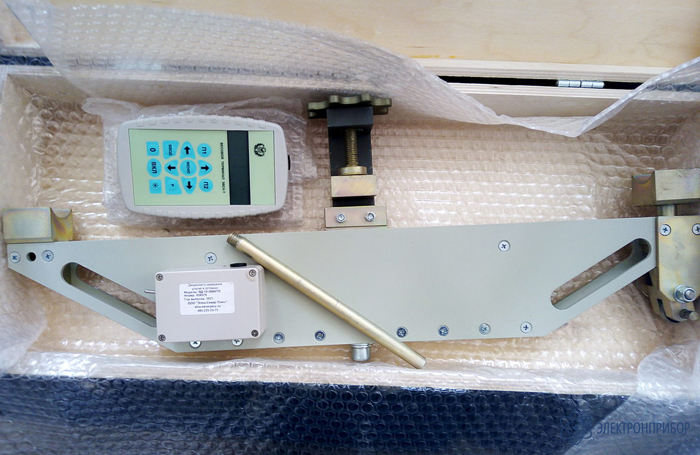

  • Комплект поставки ЭД-10-200ИТО

    Наименование Количество
    Динамометр измерения усилий в оттяжках ЭД-10-200ИТО 1
    Зарядное устройство 1
    Руководство по эксплуатации 1
    Свидетельство о калибровке 1
    Транспортный футляр 1
