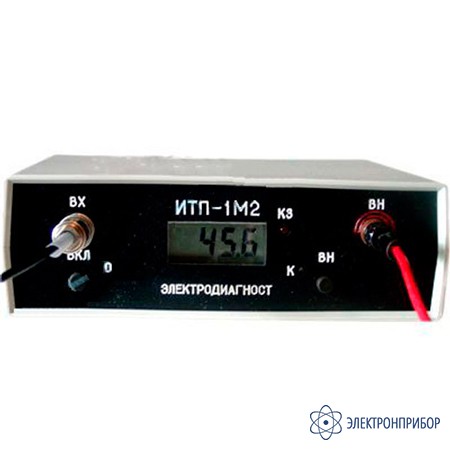

ИТП-1М2 — прибор контроля качества фарфоровых тарельчатых изоляторов

Код товара: 20478

    • Гарантия

      12 месяцев

    Назначение прибора ИТП-1М2:

    Прибор ИТП-1М2 предназначен для контроля качества тарельчатых фарфоровых изоляторов (ФТИ), по измеренному значению tgδ.

    Прибор ИТП-1М2 может использоваться при контроле качества:

    • ФТИ на заводе-изготовителе при приемо-сдаточных испытаниях;
    • ФТИ, находящихся в складских помещениях;
    • ФТИ, установленных в контактную сеть (ВЛ) при снятом на ней напряжении.

  • Основные технические характеристики прибора ИТП-1М2:

    Параметр Значение
    Испытательного напряжения, UЭФФ, В 640±25
    Рабочая частота, F, Гц 12,5
    Диапазон измерения, tgδ, отн. ед. / (%) 0,002-0,7/ (0,2-70 )
    Питание 12±2В, или 220 В
    Масса, кг, не более 1,5
    Устойчивость к электромагнитным помехам по ГОСТ Р51317.6.1-99
    Помехоэмиссия по ГОСТ Р51317.6.4-99
    Габаритные размеры, мм, не более 200х170х70
    Безопасность по ГОСТ 22261-94

    Ниже приведены ранжированные критерии оценки качества ФТИ по измеренному Прибором ИТП-1М2 значению tgδ. Данные таблицы подтверждаются с вероятностью 0,80-0,85 (в 80-85 случаях из 100).

    Значение tgδ, измеренные ИТП-1М2 Прогнозируемое качество ФТИ
    tgδ12.5< 0,6% Высокое
    tgδ12.5=0,6-0,8 Хорошее
    tgδ12.5=0,9-1,0 Среднее
    tgδ12.5=1,3-1,5 Низкое
    tgδ> 4 %, Отбраковываются

    Многолетняя эксплуатация приборов "ИТП" службами электроснабжения железных дорог России подтвердила их высокие технические и эксплуатационные показатели, чему способствует:

    • исключительно низкий вес;
    • автономный источник питания
    • удобство в эксплуатации и безопасность в работе;
    • высокий уровень диагностики качества ФТИ.

    Максимальная эффективность от внедрения Прибора ИТП-1М2 в эксплуатацию может быть достигнута при приемке ФТИ представителями служб на предприятиях-изготовителях, что определяется:

    • исключением материальных затрат служб на приобретение некачественных ФТИ;
    • использование ФТИ высокого качества и, как следствие, повышением надежности электроснабжения Потребителей.

    По совокупным эксплуатационным характеристикам Прибор ИТП, в своей последней модификации, ИТП-1М2, не имеет отечественных аналогов.
