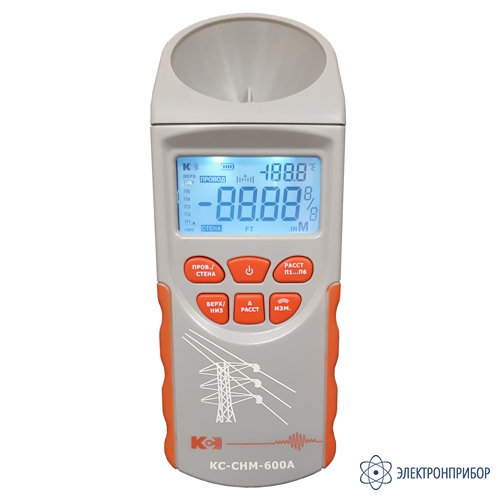

КС-СНМ-600А — высотометр

Код товара: 44503
  • в наличии
    66438-17

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      66438-17 до 19.01.2027

    • Производитель

      КС, Россия

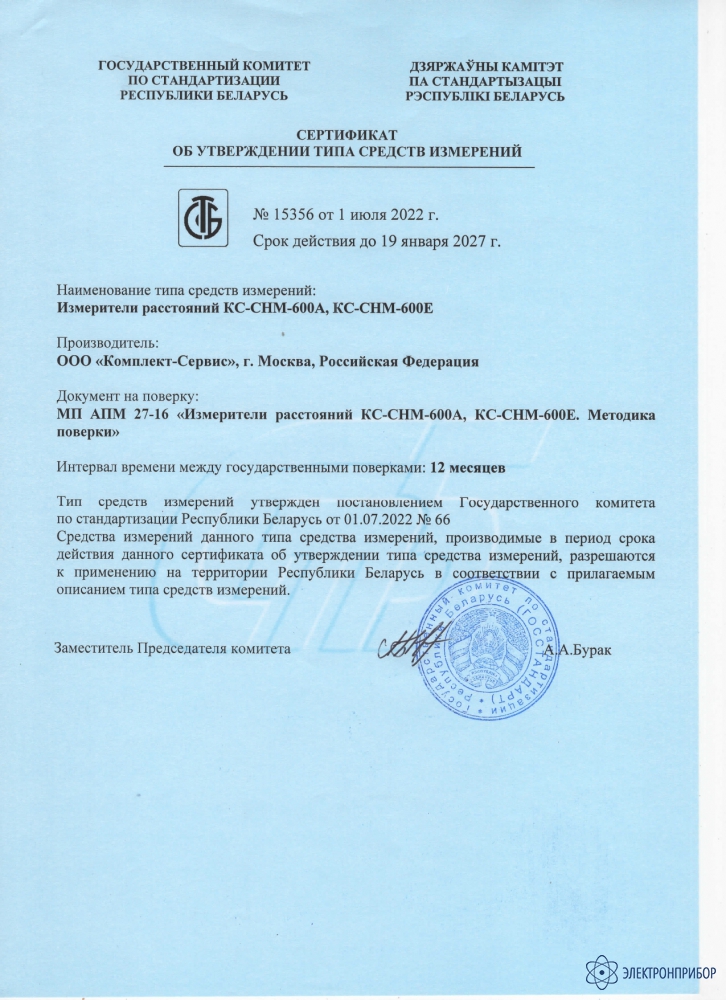

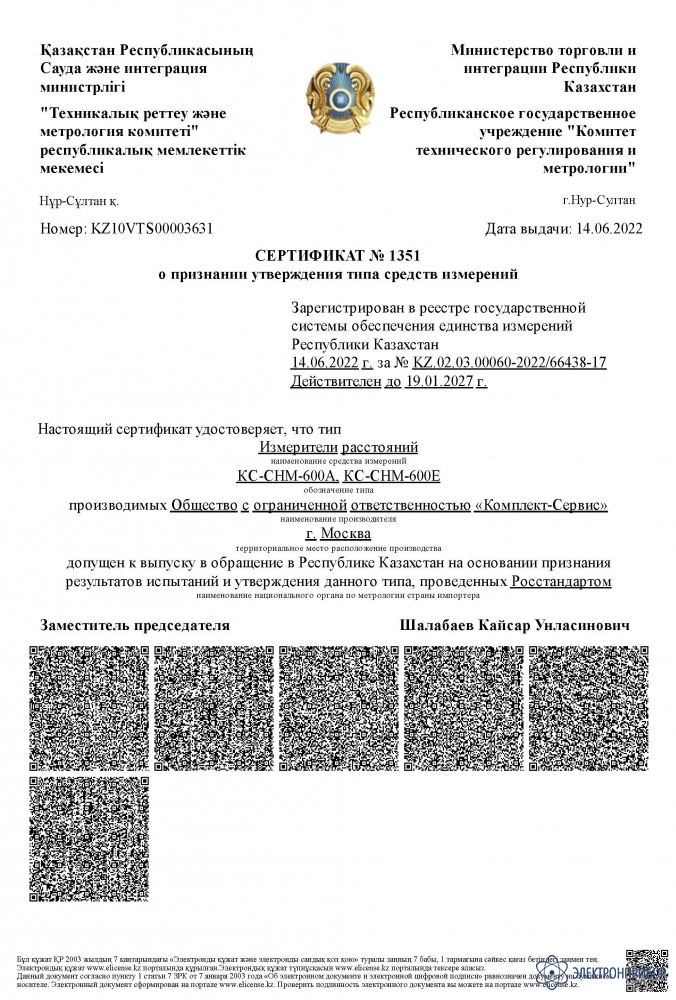

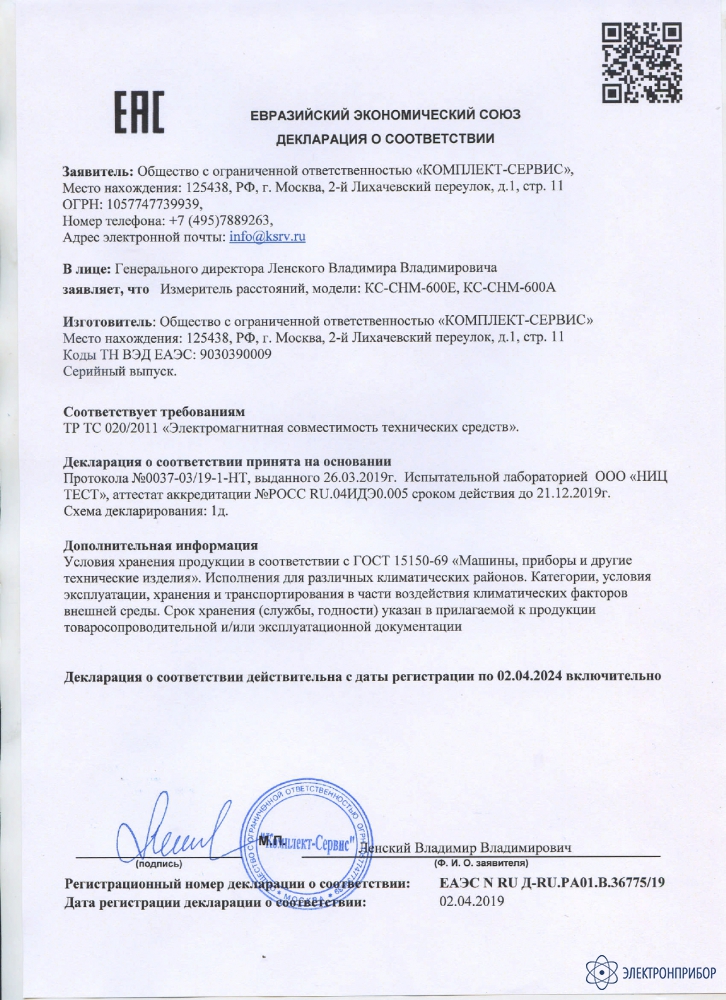

    Сертификаты

    Назначение высотометра КС-СНМ-600А:

    Высотомер (измерители высоты проводов) КС-СНМ-600А представляет собой портативный прибор для измерения высоты проводов над землей и расстояния между ними. Высотомеры являются современной альтернативой телескопическим мерным штангам. При помощи ультразвукового сигнала высотомер КС-СНМ-600А определяет высоту проводов на расстоянии от 5 до 15 м. Высотомер КС-СНМ-600А измеряет одновременно высоту 6 проводов.

    Принцип действия высотометра КС-СНМ-600А:

    Высотомер КС-СНМ-600А излучает короткие ультразвуковые сигналы при помощи конусообразного излучателя и принимает обратно сигналы, отраженные от проводов. Микроконтроллер рассчитывает расстояние до проводов по времени между излученным и принятым сигналом. Результат измерения отображается на ЖК-индикаторе в метрах или дюймах. Ввиду того, что скорость звука зависит от температуры, прибор учитывает в расчетах температуру окружающего воздуха, которую измеряет при помощи датчика, находящегося в головной части прибора.

    Область применения высотометра КС-СНМ-600А:

    Прибор предназначен для измерения высоты воздушных линий разного назначения:

    • линий электропередачи;
    • магистральных линий электропередачи;
    • телефонных линий;
    • линий кабельного телевидения;
    • линий уличного освещения.

    Особенности высотометра КС-СНМ-600А:

    • Быстрота измерений – экономия времени и денег;
    • Безопасность метода измерений – отсутствие механического контакта с измеряемым проводом;
    • Высокая точность измерений – относительная погрешность не более 0,5% ± 2 е.м.р;
    • Простота использования – три кнопки управления прибором, быстрое обучение персонала;
    • Компактность – легкость и портативность прибора позволяют свободно транспортировать его от объекта к объекту и производить многочисленные измерения;
    • Не требует технического обслуживания - доказанная надежность при эксплуатации в полевых условиях, никакой подстройки не требуется.

  • Технические характеристики высотометра КС-СНМ-600А:

    Параметр Значение
    КС-СНМ-600А КС-СНМ-600Е
    Диапазон измерений расстояний, м:
    - для проводов диаметром 10 мм
    - для проводов диаметром 25 мм
    от 5 до 12
    от 5 до 15
    от 3 до 12
    от 3 до 18
    Пределы допускаемой относительной погрешности измерений расстояний, % ±2 ±1,5
    Минимальная различаемая разность расстояний между проводами, м 0,4
    Количество измеряемых проводов от 1 до 6 от 1 до 6
    Система мер метрическая или английская (1) метрическая (метры)
    Номинальное напряжение питания, В 9 (элемент типа «Крона»)
    Работа от одного элемента питания 20 часов 50 000 измерений
    Время до автоматического выключения, мин 2 3
    Рабочий диапазон температур, °С от +5 до +25
    Относительная влажность, % до 80
    Атмосферное давление, кПа от 84 до 106,7
    Габаритные размеры прибора (В×Ш×Г), мм, не более 180×70×70 200×80×55
    Масса, кг, не более 0,25 0,5

    Примечание:
    (1) В метрической системе расстояния отображаются в метрах, в английской системе расстояния отображаются в формате “фут.дюйм”.

  • Комплект поставки КС-СНМ-600А

    № Наименование Количество
    1 Высотометр КС-СНМ-600А 1
    2 Футляр 1
    3 Насадка 1
    4 Элемент питания 1
    5 Коробка упаковочная 1
    6 Компакт-диск, включающий методику поверки и руководство по эксплуатации* 1
    7 Паспорт 1

    * - при поставке в один адрес - 1 компакт-диск на 10 приборов.
