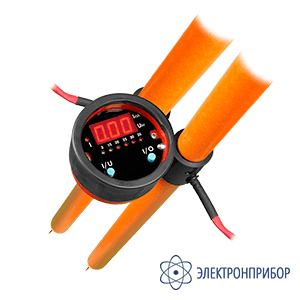

УППЭС 6-10 — устройство поиска повреждений электрических сетей

Сохранить в PDF Распечатать
  • Назначение устройства поиска повреждений электрических сетей УППЭС 6-10:

    УППЭС является высоковольтным однополупериодным выпрямителем переменного тока частотой 50 (60) Гц с индикацией дискретных значений величины тока 3; 15; 20; 25; 30 и 35 мА с помощью точечных светодиодов и цифровой индикацией значений величины тока 0-75 мА или напряжения 0-10 кВ с помощью трехразрядного семисегментного индикатора. При протекании тока через устройство точечные светодиоды светятся независимо от включения питания.

    При включенном напряжении питания цифровой индикатор УППЭС, в зависимости от выбранного режима индикации I или U, индицирует величину тока, протекающего через устройство или значение напряжения между токоведущими частями электроустановки, к которым подключено устройство.

  • Технические характеристики устройства поиска повреждений электрических сетей УППЭС 6-10:

    Параметр Значение
    Рабочее напряжение, кВ 6—10
    Диапазониндикации величины тока точечными светодиодами, мА 0-35
    Диапазон индикации величины тока цифровым индикатором, мА 0-75
    Диапазон индикации напряжения цифровым индикатором, кВ 0-10
    Погрешность индикации тока и напряжения, не более, % ±10
    Напряжение питания, В 3
    Максимальный потребляемый ток, мА 100
    Общая длина, мм, не более 1020
    Диаметр штанг, мм 30
    Масса, кг, не более 1,5
  • Комплект поставки УППЭС 6-10

    Наименование Количество
    Устройство поиска повреждений электрических сетей УППЭС 6-10 1
