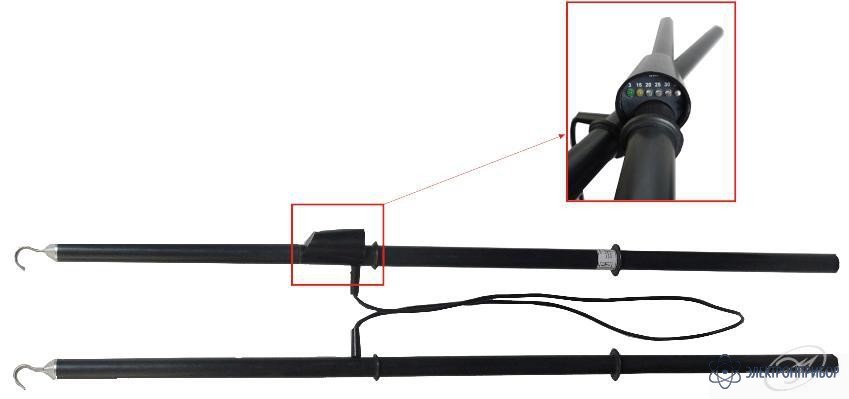

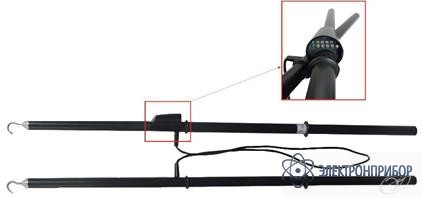

УПП-10Н — устройство поиска повреждений

Сохранить в PDF Распечатать
  • Назначение устройства УПП-10Н:

    Устройство поиска повреждений типа УПП-10Н предназначено для применения в воздушных и кабельных электрических сетях 6, 10 кВ оперативно-выездным бригадам (ОВБ) для ускорения выявления аварийных линий или их участков при наличии коротких замыканий (КЗ) “на землю”.

    Устройство УПП-10Н позволяет исключить пробные включения на возможное короткое замыкание, опасное для оборудования и персонала, особенно в сетях с большими токами коротких замыканий.

    Дополнительно устройство УПП-10Н может использоваться при фазировки сети 6-10 кВ и при проверке исправности высоковольтных предохранителей.

    Условия эксплуатации устройства:

    • температуре окружающего воздуха от -45°С до +40°С
    • относительная влажность воздуха не выше 98% (при температуре +25°С).
  • Технические характеристики устройства УПП-10Н:

    Параметр Значения
    Рабочее напряжение, кВ 6-10
    Диапазон сигнализации величина тока, мА 0-35
    Погрешность индикации, не более ± 10%
    Время измерения, c, не более 10
    Длина общая, мм 900
    в том числе
    - рабочих частей, мм, не более 430
    - изолирующих частей, мм, не менее 320
    - рукояток, мм, не менее 140
    - соединительного провода, мм 1500
    Диаметр штанг, мм 32
    Габаритные размеры в упаковке, мм 1360x130x130
    Масса, кг, не более 1,3
  • Комплект поставки УПП-10Н

    Наименование Количество
    Устройство поиска повреждений УПП-10Н 1
