ПОМЗ 3, ПОМЗ3

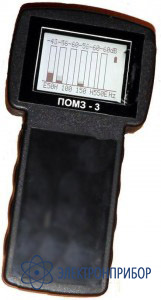

ПОМЗ-3 — прибор для определения мест замыканий

Сохранить в PDF Распечатать
  • Назначение прибора для определения мест замыканий ПОМЗ-3:

    Прибор для определения мест замыканий ПОМЗ-3 предназначен для:

    • определения мест утечки тока на землю в воздушных ЛЭП напряжением от 6 до 35 кВ и определения повреждённых отводов от линии;
    • прослеживания трассы подземного кабеля напряжением от 6 до 35 кВ;
    • прослеживания трассы подземного кабеля любого напряжения и обнаружения места замыкания в кабеле при подключении к нему звукового генератора частотой 550Гц.

    Особенности прибора для определения мест замыканий ПОМЗ-3:

    • Работает с линиями электропередачи различного напряжения;
    • Обеспечивает обнаружение неисправных линий вблизи подстанций;
    • Прибор сохраняет работоспособность в лесной местности;
    • Определяет линию с утечкой и в случае кабельного подвода к линии.
  • Технические характеристики прибора для определения мест замыканий ПОМЗ-3:

    Параметр Значения
    Диапазон регистрируемых утечек тока 0,1 -30А
    Номинальное напряжение питания от автономных источников питания, В 3,6+1,4
    Номинальное показание стрелочного индикатора, Дб 0
    Чувствительность устройства, мВ, не более 2
    Подавление частоты 50 Гц по отношению к частоте 550Гц, Дб, не менее 50
    Длительность работы устройства от аккумуляторов емкостью0,45 Ач, ч, не менее 30
    Масса устройства без зарядного устройства, кг, не более 0,5
    Длительность автономной работы не менее 20 часов
    Регистрирует утечку тока на расстоянии от 5 до 20 метров от повреждённого участка линии
    Примечание-номинальное показание индикатора с цветовыми секторами- середина красного сектора

    Прибор имеет переносную брызгозащитную конструкцию. Питание осуществляется от встроенных аккумуляторов, по желанию заказчика прибор может быть укомплектован выносным блоком питания, который является источником для их подзарядки.

  • Комплект поставки ПОМЗ-3

    Наименование Количество
    1. Приемник ПОМЗ-3 1
    2. Устройство зарядное AC-220B/5B 02 A miniUSB 1
    3. Сумка укладочная 1
    4. Техническое описание и инструкция по эксплуатации 1
