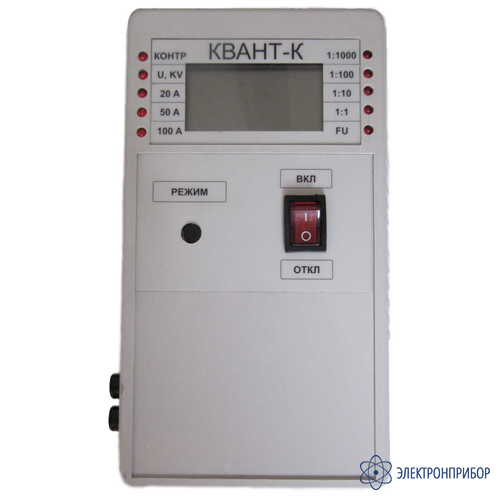

Квант-К — прибор определения замыканий

Сохранить в PDF Распечатать
  • Назначение прибора определения замыканий Квант-К

    Прибор определения замыканий Квант-К — предназначен для контроля исправности приборов, мониторинга тока нагрузки и определения мест возникновения короткого замыкания на землю, обрыва линии и повреждения изоляции в электросетях.

    Устройство Квант-К используется оперативно-выездными бригадами при работах на воздушных линиях и РУ, а также в распределительных сетях на предмет хищения электроэнергии.

    Принцип действия прибора определения замыканий Квант-К

    Прибор определения замыканий Квант-К состоит из микроамперметра, магнитного датчика, встроенной электрической антенны, усилителя, активного фильтра, преобразователя и логического инвертора. Наличие напряжения в диапазоне 6-35 кВ определятся с помощью антенны, представляющей собой металлическую пластину и передающей сигнал на выходной преобразователь, и микроамперметром, который фиксирует и индицирует изменение тока, пропорциональное измеряемому напряжению. Контроль нагрузки на воздушных линиях и определение мест однофазных замыканий на землю осуществляется при помощи магнитного датчика, измеряющего уровень высших гармоник тока нулевой последовательности, возникающих в цепи. Контроль предохранителей обеспечивается преобразователем и логическим инвертором, который с помощью светодиода сигнализирует об исправности предохранителя при появлении на выходе логического нуля.

    Особенности прибора определения замыканий Квант-К:

    • контроль исправности прибора;
    • определение наличия (или отсутствия) напряжения на воздушных линиях напряжением 6—35 кВ;
    • контроль тока нагрузки на ВЛ 0,4—35 кВ;
    • определение места возникновения короткого замыкания на землю в сетях напряжением 6—35 кВ;
    • выявление места обрыва линии в сетях 6—35 кВ;
    • определение местоположения опоры под напряжением 6—35 кВ;
    • контроль целостности и проверка исправности обесточенных предохранителей со световой сигнализацией;
    • несколько пределов измерения позволяет подобрать оптимальный режим работы;
    • выбор режима работы при помощи кнопок блока управления;
    • возможность работы в полевых условиях;
    • питание от встроенных аккумуляторов.
  • Технические характеристики прибора определения замыканий Квант-К:

    Параметр Значение
    Частота контролируемых высших гармонических составляющих, Гц 550
    Чувствительность к магнитному полю, А/м, на частоте 550 Гц не хуже 1,5×10-4
    Чувствительность к магнитному полю, А/м, на частоте 50 Гц не хуже 1,5×10-2
    Чувствительность к электрическому полю, В/м, на частоте 50 Гц не хуже 10
    Допустимое отклонение питающего напряжения от номинального значения 5В ± 10%
    Рабочий диапазон температур, оС -20 ... +40
    Габаритные размеры, мм 180×100×40
    Масса с источником питания, кг не более 0,5
    Средний потребляемый прибором ток, мА не более 17
    Время непрерывной работы от батареи, ч не менее 34 (при типе элемента alkaline)
  • Комплект поставки Квант-К

    Наименование Количество
    Прибор определения замыканий Квант-К 1
    Батарея Крона (9В) 1
    Батарея CR 2032 1
    Измерительные щупы 1
    Руководство по эксплуатации 1
    Паспорт 1
