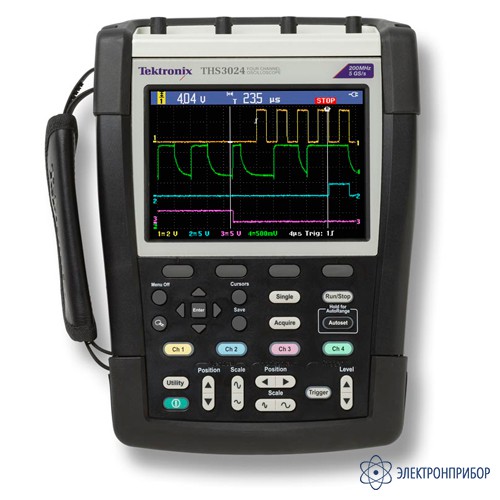

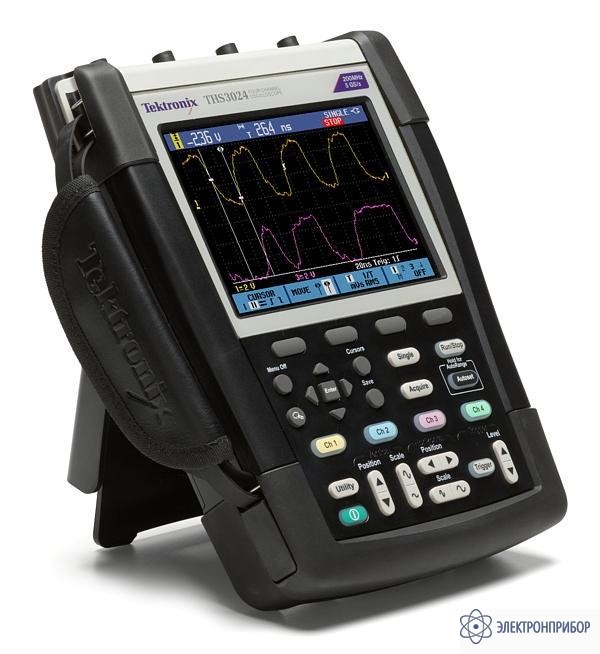

THS3014-TK — осциллограф портативный

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Госреестр РФ

      56713-14

    • Производитель

      Tektronix, США

    Назначение осциллографа портативного THS3014-TK:

    Новая серия приборов Tektronix серии THS3000 сочетает в себе высочайшие стандарты безопасности, прочную переносную конструкцию и профессиональные характеристики настольных осциллографов. Будучи разработанными для специалистов по обслуживанию производства, осциллографы Tektronix серии THS3000 приспособлены к эксплуатации в суровых производственных условиях и могут применяться для тестирования самых различных классов оборудования — от микроэлектроники до силовых электронных цепей.

  • Технические характеристики осциллографа портативного THS3014-TK:

    Параметр Значение
    Параметры вертикальной системы
    Количество каналов 4 изолированных
    Полоса пропускания 100 МГц
    Время нарастания 3,5 нс
    Ограничение полосы пропускания 20 кГц, 20 МГц
    Связь по входу AC, DC
    Входной импеданс 1 МОм±1%, 14 пФ±2 пФ
    Коэффициент вертикального отклонения 2 мВ/дел…100 В/дел
    Вертикальное разрешение 8 бит
    Погрешность усиления постоянного напряжения ±2,1%
    Максимальное входное напряжение (1 МОм) 300 Вскз CATIII между сигнальными и опорными контактами входного BNC разъема
    300 Вскз CATIII между наконечником пробника и землей прибора (стандартный пробник THP0301, 10:1)
    Плавающий потенциал 1000 Вскз CATII / 600 Вскз CATIII между опорным контактом BNC-разъема и землей прибора
    Горизонтальная система
    Максимальная частота дискретизации 2,5 Гвыб/с (1,25 Гвыб/с - на канал)
    Максимальная глубина записи 10 К ;
    30 К в режиме самописца ( 4 мс …2 мин/с)
    Коэффициент развертки 5 нс/дел….4 с/дел
    Погрешность горизонтальной развертки ±100 ppm + 0.04 дел
    Система синхронизации
    Источник запуска каналы 1,2,3,4
    Режимы запуска авто, нормальный, одиночный
    Тип связи DC, ФВЧ, шумоподавление
    Уровень запуска ± 4 деления
    Тип запуска по фронту: нарастание, спад
    по длительности: от 50 нс
    по событию: от 2 до 99
    по видео: по всем строкам или по номеру строки, по четным, нечетным или всем полям NTSC, PAL, PAL Plus, SECAM сигналов
    с прогрессивной разверткой: 14 кГц…65 кГц
    Режимы сбора данных
    Обычный режим сэмплирование
    Пиковый детектор 8 нс на развертках 5 мкс/дел…120 с/дел
    Усреднение 2, 4, 8, 64 выборки
    Самописец на развертках медленнее или равной 4 мс/дел
    Регистратор данных 100 кадров во внутреннюю память или USB
    Сравнение с опорными осциллограммами 4
    Измерения
    Курсорные измерения время, частота (1/T), Вольт, Ватт, время нарастания/спада
    Автоматические измерения 21 тип, с одновременным показом 4-х на экране V DC, V ACскз, V AC+DC, VPeak Max, VPeak Min, Peak to Peak, A DC, A AC, A AC+DC, частота, время нарастания (используя курсоры), время спада (используя курсоры), фаза (между 2-мя входами), длительность положительного импульса, длительность отрицательного импульса, коэф.заполнения положительного импульса, коэф.заполнения отрицательного импульса, dBV, dBm на 50 Ω и 600 Ω
    TrendPlot™ запись и графическое отображение 4 автоматических измерения.
    Математические операции
    Сложение, вычитание, умножение, БПФ
    БПФ: окна - прямоугольное, Хамминг, Хэннинг, плоское.
    Шкала - линейная, логарифмическая
    Дисплей
    Тип ЖК, цветной
    Размер 6 дюймов (15,3 см)
    Разрешение 320х240
    Формат YT или XY
    Сохранение
    4 опорные осциллограммы
    30 осциллограмм во внутреннюю память
    10 записей во внутреннюю память со 100 кадрами воспроизведения
    запись в режиме самописца и TrendPlot™
    9 BMP изображений во внутреннюю память,
    256 BMP изображений на USB носитель
    Входы/выходы
    USB-host
    USB-device
    Компенсация пробников
    амплитуда 1, 225 Вп-п/частота 500 Гц
    Питание
    Батарея Li-Ion 10,8 В; перезаряжаемая
    Время работы от батареи 7 часов
    Время заряда батареи 5 часов
    Питание сети напряжение 100 В…240 В AC±10%
    частота 50 Гц…60 Гц
    Массо-габаритные характеристики
    Размеры 265 х 190 х 70 мм
    Вес 2,2 кг (с батареей)

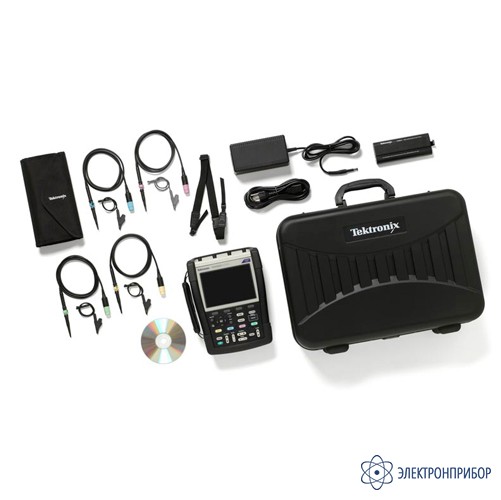

  • Комплект поставки THS3014-TK

    Наименование Количество
    1. Осциллограф портативный THS3014-TK 1
    2. Пассивный пробник THP0301-Y/B/M/G 300 MHz 10X 4
    3. Литий-ионный аккумулятор 1
    4. Ремешок на руку (прикреплен к прибору) 1
    5. Плечевой ремень 1
    6. Кабель USB-A - Mini USB-B 1
    7. Руководство по эксплуатации на CD диске 1
    8. Сетевой адаптер с кабелем питания 1
    9. Программное обеспечение OpenChoice® 1
    10. Сертификат о калибровке 1
    11. Жесткий кейс 1
    12. Мягкий футляр для пробников 1
    13. Ремкомплект для пробников 2
