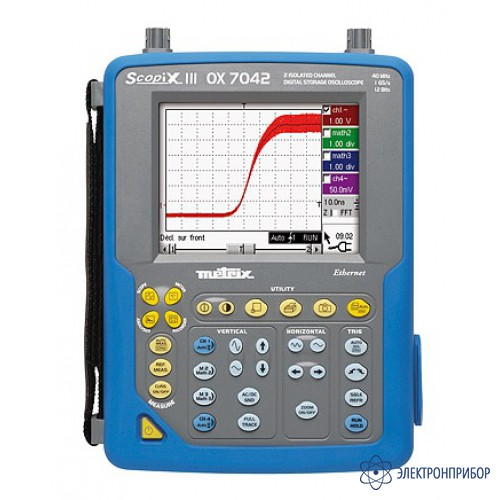

OX7042B-CSD-K — осциллограф индустриальный портативный

Код товара: 27053
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      61216-15 до 24.07.2020

    • Производитель

      Metrix, Франция

    Назначение осциллографа OX7042B-CSD-K:

    Осциллографы цифровые запоминающие серии ОХ (далее - осциллографы) предназначены для исследования формы, измерения амплитудных и временных параметров электрических сигналов, напряжения постоянного п переменного тока, силы постоянного п переменного тока, электрического сопротивления, электрической емкости, частоты, температуры.

    Описание осциллографа OX7042B-CSD-K:

    Принцип действия осциллофафов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая па экране.

    Осциллографы серии ОХ изготавливаются в виде модификаций ОХ5022B-CSD, ОХ5022B-CSD-K; ОХ5042B-CSD, ОХ5042B-CSD-K; ОХ7042B-CSD, ОХ7042B-CSD-K; ОХ7062B-CSD, ОХ7062B-CSD-K; ОХ7102B-CSD, ОХ7102B-CSD-K; ОХ7104B-CSD, ОХ7104B-CSD-K; ОХ7202B-CSD, ОХ7202B-CSD-K; ОХ7204B-CSD, ОХ7204B-CSD-K.

    Модификации осциллографов серий отличаются количеством входных каналов, полосой пропускания, функциональностью и комплектом поставки. В зависимости от комплектности, к типу приборов добавляются дополнительные буквенные обозначения, записываемые после модификации.

    Приборы обеспечивают управление всеми режимами работы и параметрами как вручную, гак и дистанционно от внешнего компьютера. Ручное управление осциллографами обеспечивается при помощи кнопок прямого доступа к наиболее употребительным функциям, а также через сенсорный ЖК-дисплей (Touch Screen) с Windows-подобным меню (Опция). Для связи с внешними устройствами имеются интерфейсы USB. RS-232, Ethernet.

    Приборы могут работать в режимах: ОСЦИЛЛОГРАФ, МУЛЬТИМЕТР, АНАЛИЗАТОР ГАРМОНИК, РЕГИСТРАТОР ДАННЫХ. Управление режимами измерения производится встрой 111 мм м икроп роцсссором.

    Для хранения информации осциллографы типов ОХ7202B-CSD, ОХ7202B-CSD-K; ОХ7204B-CSD, ОХ7204B-CSD-K имеют встроенную память объемом 2 Мб и съемную карту памяти типа SD емкостью от 512 Мб до 2 Гб.

    В режиме ОСЦИЛЛОГРАФ приборы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов.

    Приборы имеют функции: автоматической пасгройки для получения осциллограммы, автоматического измерения 19 амплитудных и временных параметров, курсорных измерений, донускового контроля, автоматической записи кадров сигнала через заданный интерват времени или по сигиату функции допускового контроля, математических операций, включая быстрое преобразование Фурье (Pt 100), набор стандартных функций.

    Все осциллографы имеют регулируемый уровень запуска и позволяют осуществлять запуск от енгната любого из измерительных канатов и внешнего сигнала.

    В режиме МУЛЬТИМЕТР приборы позволяют измерять напряжение постоянного и переменного тока, электрическое сопротивление, электрическую емкость, частоту, проверять полупроводниковые компоненты, целостность пени. Для измерения температуры используются внешние датчики в виде термопар или термометров сопротивления (Pt 100). Для измерения мощности в одно- и грехфазных сетях приборы оснатакугся токоизмерительными клещами или гибкими трансформаторами тока типа AmpFLEX.

    В режиме АНАЛИЗАТОР ГАРМОНИК приборы отображают гармонические составляющие сигнала. Спектрограммы можно отобразить одновременно но всем каналам. Результаты отображаются в виде линейного спектра, в поле состояния отображается среднеквадратичное значение напряжения сигнала и коэффициент гармоник. Для выбранной гармоники отображается ее уровень в процентах, фаза относительно основной гармоники, частота, среднеквадратичное значение напряжения.

    режиме РЕГИСТРАТОР, приборы позволяют осуществлять накопление данных с минимальным интервалом, эквивалентным 40 мке между измерениями п вести запись дольше одного месяца. Приборы позволяют производить установку порогов п диапазонов допустимых значений с возможностью продолжительной записи наблюдаемых процессов (50 ООО измерений) и автоматическое протоколирование фактов и времени неисправности (50 окон по 1000 измерений). Любые данные (события пли неисправности) автоматически сохраняются либо в памяти прибора, либо на FTP сервере (жесткий диск компьютера).

    В приборы обладают патентованной системой ProbiX самонастраивающихся (plag and play) принадлежностей, которая позволяет работать с большим количеством различных датчиков (напряжения, тока, температу ры и т.д.) с унифицированным выходом (от 0 до 10 В, от 4 до 20 мА). Осциллографы обеспечивает калибровку п питание подключенных датчиков.

    Основные узлы осциллографов: аггенюатор, блок нормализации сигналов» АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, ЖКИ.

    Осциллографы выполнены в малогабаритных переносных пластиковых корпусах. На передней панели размещены: ЖК-дисплей и кнопки управления. ЖК-дисплеи имеют подсветку и могут быть, в зависимости от модификации, двух видов - обычный монохромный либо сенсорный цветной (TFT). На задней панели размещены стилус, крышка батарейного отсека, настольная подставка. На верхней торцевой панели размещены разъемы измерительных канатов. На левой торцевой панели имеется ручка для переноски. На правой торцевой панели размещены разъем для подключения внешнего блока питания, разъемы интерфейсов USB. RS-232, Centronics, разъем сети Ethernet, слот для подключения карты памяти.
    Питаются осциллографы от сменной NiMH батареи пли от сети переменного тока. Блок питания - внешний.

    Для предотвращения несанкционированного доступа все измерители пломбируются специальными наклейками, при повреждении которых остается несмываемый след. На наклейке в виде штрих-кода указан серийный номер прибора п дата продажи (отгрузки).

    Программное обеспечение осциллографа OX7042B-CSD-K:

    Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно н является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием- изготовителем и не доступна для пользователя.

    Внешнее ПО (SX-METRO/P) применяется для связи с компьютером через интерфейсы связи. Оно представляет собой программу, позволяющую дистанционно конфигурировать прибор; сохранять результаты измерений на жестком диске компьютера; проводить анализ результатов; распечатывать отчеты. Внешнее ПО не является метрологически значимым.

  • Характеристики встроенного программного обеспечения OX7042B-CSD-K:

    ХАРАКТЕРИСТИКИ ВСТРОЕННОГО ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
    Идентификационные данные (Признаки) Значение для модификации
    ОХ5022B-CSD, ОХ5022B-CSD-K, ОХ5042B-CSD, ОХ5042B-CSD-K ОХ7042B-CSD, ОХ7042B-CSD-K, ОХ7062B-CSD, ОХ7062B-CSD-K, ОХ7102B-CSD, ОХ7102B-CSD-K, ОХ7104B-CSD, ОХ7104B-CSD-K, ОХ7202B-CSD, ОХ7202B-CSD-K, ОХ7204B-CSD, ОХ7204B-CSD-K
    Идентификационное наименование ПО - -
    Номер версии (Идентификационный номер ПО) Не ниже 1.02 Не ниже 4.21
    Цифровой идентификатор ПО 025554А8 hex E561FC64 hex
    Другие идентификационные данные (Если имеются) - -
    МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
    Параметры Модели Значение
    Режим осциллorрафа
    Число выходных аналоговых каналов ОХ5022B-CSD, ОХ5022B-CSD-K, ОХ5042B-CSD, ОХ5042B-CSD-K, ОХ7042B-CSD, ОХ7042B-CSD-K, ОХ7062B-CSD, ОХ7062B-CSD-K, ОХ7102B-CSD, ОХ7102B-CSD-K, ОХ7202B-CSD, ОХ7202B-CSD-K 2
    ОХ7104B-CSD, ОХ7104B-CSD-K, ОХ7204B-CSD, ОХ7204B-CSD-K 4
    Максимальная частота дискретизации в реальном времени ОХ5022B-CSD, ОХ5022B-CSD-K, ОХ5042B-CSD, ОХ5042B-CSD-K 50 МГц на каждый канал
    ОХ7042B-CSD, ОХ7042B-CSD-K, ОХ7062B-CSD, ОХ7062B-CSD-K, ОХ7102B-CSD, ОХ7102B-CSD-K, ОХ7104B-CSD, ОХ7104B-CSD-K, ОХ7202B-CSD, ОХ7202B-CSD-K, ОХ7204B-CSD, ОХ7204B-CSD-K 2,5 ГГц на каждый канал
    Длинна записи ОХ5022B-CSD, ОХ5022B-CSD-K, ОХ5042B-CSD, ОХ5042B-CSD-K 2500 точек на канал
    ОХ7042B-CSD, ОХ7042B-CSD-K, ОХ7062B-CSD, ОХ7062B-CSD-K, ОХ7102B-CSD, ОХ7102B-CSD-K, ОХ7104B-CSD, ОХ7104B-CSD-K, ОХ7202B-CSD, ОХ7202B-CSD-K, ОХ7204B-CSD, ОХ7204B-CSD-K от 2500 точек на канал до 50000 точек на канал
    Канал вертикального отклонения
    Входной импеданс ОХ5022B-CSD, ОХ5022B-CSD-K, ОХ5042B-CSD, ОХ5042B-CSD-K 1 МОм ± 0,5 %/17 пФ
    ОХ7042B-CSD, ОХ7042B-CSD-K, ОХ7062B-CSD, ОХ7062B-CSD-K, ОХ7102B-CSD, ОХ7102B-CSD-K, ОХ7104B-CSD, ОХ7104B-CSD-K, ОХ7202B-CSD, ОХ7202B-CSD-K, ОХ7204B-CSD, ОХ7204B-CSD-K 1 МОм ± 0,5 %/12 пФ
    Максимальное входное напряжение ОХ5022B-CSD, ОХ5022B-CSD-K, ОХ5042B-CSD, ОХ5042B-CSD-K 600 В
    ОХ7042B-CSD, ОХ7042B-CSD-K, ОХ7062B-CSD, ОХ7062B-CSD-K, ОХ7102B-CSD, ОХ7102B-CSD-K, ОХ7104B-CSD, ОХ7104B-CSD-K, ОХ7202B-CSD, ОХ7202B-CSD-K, ОХ7204B-CSD, ОХ7204B-CSD-K
    Разрешение по вертикали ОХ5022B-CSD, ОХ5022B-CSD-K, ОХ5042B-CSD, ОХ5042B-CSD-K 9 бит
    ОХ7042B-CSD, ОХ7042B-CSD-K, ОХ7062B-CSD, ОХ7062B-CSD-K, ОХ7102B-CSD, ОХ7102B-CSD-K, ОХ7104B-CSD, ОХ7104B-CSD-K, ОХ7202B-CSD, ОХ7202B-CSD-K, ОХ7204B-CSD, ОХ7204B-CSD-K 12 бит
    Диапазон установки коэффициентов отклонения (Ко) ОХ5022B-CSD, ОХ5022B-CSD-K, ОХ5042B-CSD, ОХ5042B-CSD-K от 5 м В/дел до 20 В/дел
    ОХ7042B-CSD, ОХ7042B-CSD-K, ОХ7062B-CSD, ОХ7062B-CSD-K, ОХ7102B-CSD, ОХ7102B-CSD-K, ОХ7104B-CSD, ОХ7104B-CSD-K, ОХ7202B-CSD, ОХ7202B-CSD-K, ОХ7204B-CSD, ОХ7204B-CSD-K от 2,5 мВ/дел до 20 В/дел
    Пределы допускаемой абсолютной погрешности коэффициента отклонения 1) ОХ5022B-CSD, ОХ5022B-CSD-K, ОХ5042B-CSD, ОХ5042B-CSD-K ±(0,02·8 [дел]·Ко [В/дел])
    ОХ7042B-CSD, ОХ7042B-CSD-K, ОХ7062B-CSD, ОХ7062B-CSD-K, ОХ7102B-CSD, ОХ7102B-CSD-K, ОХ7104B-CSD, ОХ7104B-CSD-K, ОХ7202B-CSD, ОХ7202B-CSD-K, ОХ7204B-CSD, ОХ7204B-CSD-K
    Полоса пропускания по уровню минус 3 дБ, не менее ОХ5022B-CSD, ОХ5022B-CSD-K 20 МГц
    ОХ5042B-CSD, ОХ5042B-CSD-K 40 МГц
    ОХ7042B-CSD, ОХ7042B-CSD-K 40 МГц
    ОХ7062B-CSD, ОХ7062B-CSD-K 60 МГц
    ОХ7102B-CSD, ОХ7102B-CSD-K, ОХ7104B-CSD, ОХ7104B-CSD-K 100 МГц
    ОХ7202B-CSD, ОХ7202B-CSD-K, ОХ7204B-CSD, ОХ7204B-CSD-K 200 МГц
    Время нарастайия переходной характеристики, не более 2) ОХ5022B-CSD, ОХ5022B-CSD-K 17,5 нc
    ОХ5042B-CSD, ОХ5042B-CSD-K 8,75 нc
    ОХ7042B-CSD, ОХ7042B-CSD-K 8,75 нc
    ОХ7062B-CSD, ОХ7062B-CSD-K 5,85 нc
    ОХ7102B-CSD, ОХ7102B-CSD-K, ОХ7104B-CSD, ОХ7104B-CSD-K 3,5 нс
    ОХ7202B-CSD, ОХ7202B-CSD-K, ОХ7204B-CSD, ОХ7204B-CSD-K 1,9 нс
    Канал горизонтального отклонения
    Диапазон установки коэффициентов развертки (Кр) ОХ5022B-CSD, ОХ5022B-CSD-K, ОХ5042B-CSD, ОХ5042B-CSD-K от 25 нс/дел до 200 с/дел
    ОХ7042B-CSD, ОХ7042B-CSD-K, ОХ7062B-CSD, ОХ7062B-CSD-K, ОХ7102B-CSD, ОХ7102B-CSD-K, ОХ7104B-CSD, ОХ7104B-CSD-K, ОХ7202B-CSD, ОХ7202B-CSD-K, ОХ7204B-CSD, ОХ7204B-CSD-K от 1 нс/дел до 200 с/дел
    Пределы допускаемой абсолютной погрешности измерения временных итервалов ОХ5022B-CSD, ОХ5022B-CSD-K, ОХ5042B-CSD, ОХ5042B-CSD-K ± (0,01·Тизм + 0,02[дел]·Кр+5 нс)
    ОХ7042B-CSD, ОХ7042B-CSD-K, ОХ7062B-CSD, ОХ7062B-CSD-K, ОХ7102B-CSD, ОХ7102B-CSD-K, ОХ7104B-CSD, ОХ7104B-CSD-K, ОХ7202B-CSD, ОХ7202B-CSD-K, ОХ7204B-CSD, ОХ7204B-CSD-K ± (0,01·Тизм + 0,02[дел]·Кр+1 нс)
    Режим мультиметра
    Пределы измерений напряжения постояннго тока ОХ5022B-CSD, ОХ5022B-CSD-K, ОХ5042B-CSD, ОХ5042B-CSD-K 0,8 В; 8 В; 80 В; 800 В
    ОХ7042B-CSD, ОХ7042B-CSD-K, ОХ7062B-CSD, ОХ7062B-CSD-K, ОХ7102B-CSD, ОХ7102B-CSD-K, ОХ7104B-CSD, ОХ7104B-CSD-K, ОХ7202B-CSD, ОХ7202B-CSD-K, ОХ7204B-CSD, ОХ7204B-CSD-K
    Пределы допускаемой абсолютной погрешности измерения напряжения постояннго тока ОХ5022B-CSD, ОХ5022B-CSD-K, ОХ5042B-CSD, ОХ5042B-CSD-K ±(0,01·Uизм. + 20 е.м.р.)
    ОХ7042B-CSD, ОХ7042B-CSD-K, ОХ7062B-CSD, ОХ7062B-CSD-K, ОХ7102B-CSD, ОХ7102B-CSD-K, ОХ7104B-CSD, ОХ7104B-CSD-K, ОХ7202B-CSD, ОХ7202B-CSD-K, ОХ7204B-CSD, ОХ7204B-CSD-K ±(0,003·Uизм. + 20 е.м.р.)
    Пределы измерений напряжения переменного тока ОХ5022B-CSD, ОХ5022B-CSD-K, ОХ5042B-CSD, ОХ5042B-CSD-K 0,6 В; 6 В; 60 В; 600 В
    ОХ7042B-CSD, ОХ7042B-CSD-K, ОХ7062B-CSD, ОХ7062B-CSD-K, ОХ7102B-CSD, ОХ7102B-CSD-K, ОХ7104B-CSD, ОХ7104B-CSD-K, ОХ7202B-CSD, ОХ7202B-CSD-K, ОХ7204B-CSD, ОХ7204B-CSD-K
    Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока ОХ5022B-CSD, ОХ5022B-CSD-K, ОХ5042B-CSD, ОХ5042B-CSD-K ±(0,01·Uизм. + 20 е.м.р.)3)
    ±(0,02·Uизм. + 20 е.м.р.)4)
    ±(0,03·Uизм. + 20 е.м.р.)5)
    ОХ7042B-CSD, ОХ7042B-CSD-K, ОХ7062B-CSD, ОХ7062B-CSD-K, ОХ7102B-CSD, ОХ7102B-CSD-K, ОХ7104B-CSD, ОХ7104B-CSD-K, ОХ7202B-CSD, ОХ7202B-CSD-K, ОХ7204B-CSD, ОХ7204B-CSD-K ±(0,01·Uизм. + 15 е.м.р.)3)
    ±(0,02·Uизм. + 15 е.м.р.)4)
    ±(0,03·Uизм. + 15 е.м.р.)6)
    Пределы измерений электрического сопротивления ОХ5022B-CSD, ОХ5022B-CSD-K, ОХ5042B-CSD, ОХ5042B-CSD-K 80 Ом; 800 Ом; 8 кОм;
    80 кОм; 800 кОм; 8 МОм;
    32 МОм
    ОХ7042B-CSD, ОХ7042B-CSD-K, ОХ7062B-CSD, ОХ7062B-CSD-K, ОХ7102B-CSD, ОХ7102B-CSD-K, ОХ7104B-CSD, ОХ7104B-CSD-K, ОХ7202B-CSD, ОХ7202B-CSD-K, ОХ7204B-CSD, ОХ7204B-CSD-K
    Пределы допускаемой абсолютной погрешности измерения электрического сопротивления ОХ5022B-CSD, ОХ5022B-CSD-K, ОХ5042B-CSD, ОХ5042B-CSD-K ±(0,02·Uизм. + 10 е.м.р.)
    ОХ7042B-CSD, ОХ7042B-CSD-K, ОХ7062B-CSD, ОХ7062B-CSD-K, ОХ7102B-CSD, ОХ7102B-CSD-K, ОХ7104B-CSD, ОХ7104B-CSD-K, ОХ7202B-CSD, ОХ7202B-CSD-K, ОХ7204B-CSD, ОХ7204B-CSD-K ±(0,005·Uизм. + 25 е.м.р.)
    Пределы измерений электрической ёмкости ОХ5022B-CSD, ОХ5022B-CSD-K, ОХ5042B-CSD, ОХ5042B-CSD-K 5 нФ; 50 нФ; 500 нФ; 5 мкФ; 50 мкФ; 500 мкФ; 5 мФ
    ОХ7042B-CSD, ОХ7042B-CSD-K, ОХ7062B-CSD, ОХ7062B-CSD-K, ОХ7102B-CSD, ОХ7102B-CSD-K, ОХ7104B-CSD, ОХ7104B-CSD-K, ОХ7202B-CSD, ОХ7202B-CSD-K, ОХ7204B-CSD, ОХ7204B-CSD-K
    Пределы допускаемой абсолютной погрешности измерения электрической ёмкости ОХ5022B-CSD, ОХ5022B-CSD-K, ОХ5042B-CSD, ОХ5042B-CSD-K ±(0,02·Сизм. + 10 е.м.р. + 200 пФ)
    ОХ7042B-CSD, ОХ7042B-CSD-K, ОХ7062B-CSD, ОХ7062B-CSD-K, ОХ7102B-CSD, ОХ7102B-CSD-K, ОХ7104B-CSD, ОХ7104B-CSD-K, ОХ7202B-CSD, ОХ7202B-CSD-K, ОХ7204B-CSD, ОХ7204B-CSD-K ±(0,02·Сизм. + 10 е.м.р.)
    Диапазоны измерений частоты ОХ5022B-CSD, ОХ5022B-CSD-K, ОХ5042B-CSD, ОХ5042B-CSD-K 20 Гц -50 кГц
    ОХ7042B-CSD, ОХ7042B-CSD-K, ОХ7062B-CSD, ОХ7062B-CSD-K, ОХ7102B-CSD, ОХ7102B-CSD-K, ОХ7104B-CSD, ОХ7104B-CSD-K, ОХ7202B-CSD, ОХ7202B-CSD-K, ОХ7204B-CSD, ОХ7204B-CSD-K 20 Гц - 200 кГц
    Пределы допускаемой абсолютной погрешности измерения частоты ОХ5022B-CSD, ОХ5022B-CSD-K, ОХ5042B-CSD, ОХ5042B-CSD-K ± 0,003·Fизм.
    ОХ7042B-CSD, ОХ7042B-CSD-K, ОХ7062B-CSD, ОХ7062B-CSD-K, ОХ7102B-CSD, ОХ7102B-CSD-K, ОХ7104B-CSD, ОХ7104B-CSD-K, ОХ7202B-CSD, ОХ7202B-CSD-K, ОХ7204B-CSD, ОХ7204B-CSD-K ± 0,002·Fизм.
    Общие технические характеристики
    Электрическое питание ОХ5022B-CSD, ОХ5022B-CSD-K, ОХ5042B-CSD, ОХ5042B-CSD-K 7,2 В; шесть NiMh аккумуляторов напряжением 1,2 В емкостью 2700 мА ч. 98-264 В; 50/60 Гц
    ОХ7042B-CSD, ОХ7042B-CSD-K, ОХ7062B-CSD, ОХ7062B-CSD-K, ОХ7102B-CSD, ОХ7102B-CSD-K, ОХ7104B-CSD, ОХ7104B-CSD-K, ОХ7202B-CSD, ОХ7202B-CSD-K, ОХ7204B-CSD, ОХ7204B-CSD-K 9,6 В; NiMh аккумулятор емкостью 4 А-ч. 98 - 264 В; 50/60 Гц
    Габаритные размеры ОХ5022B-CSD, ОХ5022B-CSD-K, ОХ5042B-CSD, ОХ5042B-CSD-K 214x110x57 мм
    ОХ7042B-CSD, ОХ7042B-CSD-K, ОХ7062B-CSD, ОХ7062B-CSD-K, ОХ7102B-CSD, ОХ7102B-CSD-K, ОХ7104B-CSD, ОХ7104B-CSD-K, ОХ7202B-CSD, ОХ7202B-CSD-K, ОХ7204B-CSD, ОХ7204B-CSD-K 345x275x200 мм
    Масса ОХ5022B-CSD, ОХ5022B-CSD-K, ОХ5042B-CSD, ОХ5042B-CSD-K 0,96 кг
    ОХ7042B-CSD, ОХ7042B-CSD-K, ОХ7062B-CSD, ОХ7062B-CSD-K, ОХ7102B-CSD, ОХ7102B-CSD-K, ОХ7104B-CSD, ОХ7104B-CSD-K, ОХ7202B-CSD, ОХ7202B-CSD-K, ОХ7204B-CSD, ОХ7204B-CSD-K 2,1 кг
    Рабочие условия применения:
    - Температура окружаюшего воздуха
    - Относительная влажность воздуха

    от 0 до + 40 °С
    до 80% при 31 °С
    ВИДЫ БУКВЕННЫХ ОБОЗНАЧЕНИЙ
    Буква в обозначении типа Расшифровка
    «В» Второе поколение приборов
    «М» Черно-белый (монохромный) дисплей
    «С» Цветной дисплей
    «К» Комплект (KIT) дополнительного оборудования
    «р» Токоизмерительные клещи для измерения мощности
    «SD» Съемная карта памяти типа SD

    Примечание: Ко - установленный коэффициент отклонения, В/дел;
    Кр - установленный коэффициент развертки, с/дел;
    1) - при частоте меандра 1 кГц и усреднении по 4 реализациям;
    2) - вычисляемый параметр;
    3) - в диапазоне частот от 40 Гц до 5 кГц;
    4) - в диапазоне частот от 5 до 10 кГц;
    5) - в диапазоне частот от 10 до 50 кГц;
    6) - в диапазоне частот от 10 до 200 кГц;
    Uизм - измеренное значение напряжения, В;
    Тизм. - измеренное значение временного интервала, с;
    Rизм. - измеренное значение электрического сопротивления;
    Cизм. - измеренное значение электрической емкости;
    Fизм. - измеренное значение частоты;
    е.р.м. - единица младшего разряда.

  • Комплект поставки OX7042B-CSD-K

    Наименование Количество
    1 Осциллограф OX7042B-CSD-K 1
    2 Инструкция по эксплуатации на CD 1
    3 Зарядное устройство для аккумуляторов 1
    4 Батарея NiMH 9.6 В 1
    5 μSD-Card 512 MB и SD адаптер, USB-кабель (для замены RS232 – кабеля) 1
    6 Probix 1/10 – система автоматического распознавания подключаемых аксессуаров 1
    7 BNC Probix - адаптер 1
    8 Адаптер Banana Probix 1
    9 Комплект проводов 1
    10 Перекрестный Ethernet-кабель 1
    11 Прямой Ethernet- кабель 1
    12 RS232 - кабель 1
