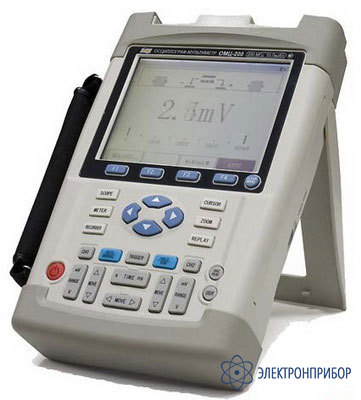

ОМЦ-200 — осциллограф-мультиметр

Сохранить в PDF Распечатать
  • Назначение осциллографа-мультиметра ОМЦ-200:

    Осциллограф-мультиметр ОМЦ-200: 2 канала; Полоса пропускания 200 МГц; Частота дискретизации в реальном времени до 200 МГц; Интерполяция sin x/x; Авто и курсорные измерения; Режим растяжки (Х2 … Х10) и регистратора (до 70 часов); Мультиметр: 3,5 разряда: измерение напряжения, тока, сопротивления; Автономное батарейное питание; Ударопрочное исполнение; Интерфейс RS-232; ПО для управления; Режим ZOOM; Большой черно-белый ЖК дисплей (диагональ 132 мм); Противоударное исполнение; Масса 1,8 кг.

  • Технические характеристики осциллографа-мультиметра ОМЦ-200:

    Параметр Значения
    РЕЖИМ ОСЦИЛЛОГРАФА
    КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
    Полоса пропускания 0…200 МГц при коэффициентах отклонения 5 мВ/дел…0,5 В/дел;
    0…20 МГц при коэффициентах отклонения 2 мВ/дел, 1…50 В/дел
    Коэффициент отклонения 2 мВ/дел…50 В/дел
    Входное сопроотивление 1 МОм ± 2% // 18 пФ±2 пФ
    Сопряжение входа Открытый и закрытый
    Время нарастания Не более 1,75 нс при 5…500 мВ/дел (выброс переходной характеристики 10%)
    Погрешность коэффициента отклонения ± 3%
    ±5% для коэффициента развертки 2 мВ/дел
    Собственные шумы Не более 0,4 дел при 5 мВ/дел
    КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОЕНЕНИЯ
    Коэффициент развертки 100 мс/дел…50 с/дел – самописец
    250 нс/дел…50 мс/дел – реальное время
    2,5 нс/дел…100 нс/дел – эквивалентная дискретизация
    Погрешность коэффициента развертки 1%
    СИНХРОНИЗАЦИЯ
    Режимы запуска Однократный, нормальный, авто
    Источник синхронизации Внутренняя, внешняя
    Типы синхронизации По фронту, ТВ-синхронизация, по длительности импульса
    Чувствительность схемы синхронизации 2 дел для внутренней
    200 мВпик для внешней (полоса пропускания 500 кГц)
    АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
    Частота дискретизации 200 МГц реальной время, 10 ГГц - эквивалентная
    Объем памятит (на канал) 32 кБ на канал
    Разрядность АЦП 8 бит
    Режимы выборки Нормальный, усреднение, пиковый детектор
    РЕЖИМ МУЛЬТИМЕТРА
    ПОСТОЯННОЕ И ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
    Пределы измерения напряжений 400 мВ, 4 В, 40 и 400 В (диапазон частот 50 … 400 Гц)
    Разрешение 100 мкВ, 1 мВ, 10 мВ, 100 мВ в зависимости от предела
    Входное сопротивление 10 МОм
    Погрешность измерения ± 2%
    ПОСТОЯННЫЙ И ПЕРЕМЕННЫЙ ТОК
    Предел измерений 4 мА, 40 мА, 400 мА, 4 А
    Разрешение 1 мкА, 10 мкА, 100 мкА, 1 мА
    Диапазон частот переменного тока 50 ... 400 Гц
    Погрешность измерения ±(3 ... 5)%
    СОПРОТИВЛЕНИЕ
    Предел измерения 400 Ом, 4 кОм, 40 кОм, 400 кОм, 4 МОм, 20 МОм
    Погрешность измерения ±2%
    Разрешение 0,1 Ом, 1, 10, 100 Ом, 1 кОм, 10 кОм
    ДИСПЛЕЙ
    Размер Диагональ 132 мм, черно-белый ЖКИ
    Разрешение 320 х 240
    ОБЩИЕ ДАННЫЕ
    Источник питания Литиевая батарея, время автономной работы 4 часа
    Зарядное устройство-адаптер 220 В, 50 Гц <-> 12 В постоянное, 1,8 А
    Условия эксплуатации 0 °С … 40 °С; отн. влажность не более 80 %
    Габаритные размеры 64 х 169 х 256 мм
    Масса 1,8 кг
    Интерфейс RS-232
  • Комплект поставки ОМЦ-200

    Наименование Количество
    1. Осциллограф-мультиметр ОМЦ-200 1
    2. Пробник х10 2
    3. AC-DC адаптер 1
    4. Измерительные кабели 2
    5. Кабель RS-232 1
    6. Программное обесепечение 1
    7. Руководство по эксплуатации 1
