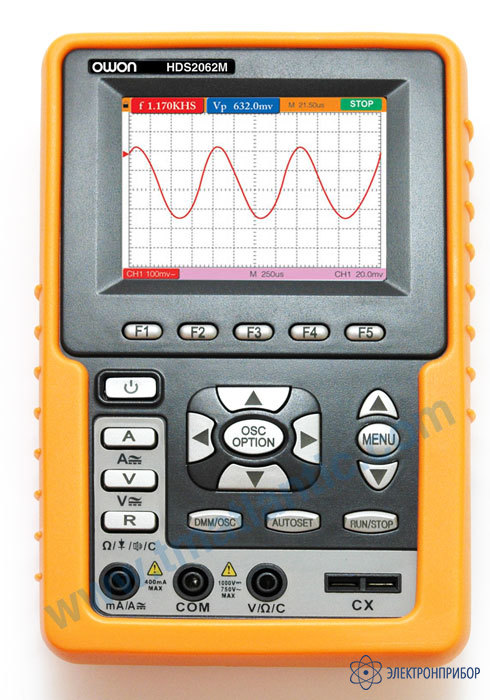

HDS-2062M — осциллограф-мультиметр

Сохранить в PDF Распечатать
    • Гарантия

      14 месяцев

    • Производитель

      OWON, Китай

    Назначение осциллографа-мультиметра HDS-2062M:

    Аналог HDS-1022M: 60 МГц, 2 канала, частота дискретизации 250 МГц, мультиметр, цветной ЖКИ, автономное питание, интерфейс USB.

    Краткие характеристики и возможности осциллографа-мультиметра HDS-20622M:

    • Полоса пропускания осциллографа: 60 МГц
    • Макс. частота дискретизации: в реальном времени 250 МГц
    • Количество каналов: 2
    • Глубина памяти 6K, вертикальное разрешение 8 бит.
    • Режимы синхронизации АВТО, НОРМ, ОДНОКРАТНЫЙ, ВИДЕО (поля или строки), подключаемые фильтры НЧ и ВЧ
    • Автоматические измерения 5 параметров
    • Измерения параметров с помощью курсоров
    • 4 ячейки памяти для запоминания осциллограмм
    • Мультиметр на 4000 отсчетов: напряжение (AC/DC), ток (AC/DC), сопротивление, емкость, прозвонка, диодный тест.
    • Цветной ЖК-дисплей, разрешение 320x240
    • Встроенный литиевый аккумулятор обеспечивает 4 часа автономной работы
    • Интерфейс: USB
    • Габариты 180 мм × 115 мм × 40 мм, вес 645 г.
  • Технические характеристики осциллографа-мультиметра HDS-2062M:

    Модель HDS-1022M HDS-2062M
    Параметры каналов вертикального отклонения
    Число каналов 2 2
    Коэффициент отклонения по вертикали 5 мВ/дел. до 5 В/дел. — регулируются шагами в последовательности: 1-2-5
    Пределы допускаемой относительной погрешности коэффициента отклонения ± 5%
    Полоса пропускания 20 МГц 60 МГц
    Время нарастания переходной характеристики 17,5 нс 6 нс
    Входное сопротивление каналов вертикального отклонения (1 ± 0,02) МОм
    Входная ёмкость каналов вертикального отклонения не более 35 пФ не более 25 пФ
    Параметры системы отклонения по горизонтали
    Частота дискретизации входного сигнала по каждому каналу 10 Гц…100 МГц 10 Гц…250 МГц
    Коэффициент развертки 5 нc/дел .... 5 с/дел в последовательности 1-2,5-5 5 нc/дел ... 5 с/дел в последовательности 1-2-5
    Пределы допускаемой относительной погрешности коэффициента развертки ± 0,01%
    Синхронизация
    Режимы запуска автоколебательный AUTO, ждущий NORM, режим однократного запуска SINGLE
    Полярность запуска положительная, отрицательная
    Минимальный уровень синхронизации открытый вход закрытый вход 1 деление
    1 деление при частоте сигнала более 50 Гц
    Диапазон уровня синхронизации ±6 делений
    Погрешность установки уровня синхронизации ±0,3 деления (время нарастания сигнала 20 нс и более)

    Мультиметр

    Постоянное напряжение
    Входное сопротивление 10 МОм
    Диапазон Погрешность измерения Разрешение, (К)
    (40,0... 400,0) мВ ±(0,02*Uизм + 2*К) 100 мкВ
    (0,4... 4,000) В ±(0,01*Uизм+1*К) 1 мВ
    (4,00... 40,00) В 10 мВ
    (40,0... 400,0) В 100 мВ
    Переменное напряжение
    Входное сопротивление 10 МОм
    Диапазон частот (40…400) Гц
    (0,4... 4,000) В +(0,01*Uизм + 3*К) 1 мВ
    (4,00... 40,00) В 10 мВ
    (40,0... 400,0) В 100 мВ
    Постоянный ток
    (4,00... 40,00) мА +(0,01*Iизм+1*К) 10 мкА
    (40,0... 400,0) мА ±(0,015*Iизм+1*К) 100 мкА
    400,0 мА ... 20А ±(0,03*Iизм + 3*К) 10 мА
    Переменный ток
    Диапазон Погрешность измерения Разрешение, (К)
    (4,00... 40,00) мА +(0,015*Iизм + 3*К) 10 мкА
    (40,0... 400,0) мА +(0,02* Iизм +1*К) 100 мкА
    400,0 мА...20 А ±(0,05* Iизм + 3*К) 10 мА
    Сопротивление
    Диапазон Погрешность измерения Разрешение, (К)
    (40,0... 400,0) Ом ±(0,01*Rизм + 3*К) 0,1 Ом
    (400... 4000) Ом ±(0,01* Rизм +1*К) 1 Ом
    (4,00... 40,00) кОм 10 Ом
    (40,0... 400,0) кОм 100 Ом
    (400... 4000) кОм 1 кОм
    (4,00... 40,00) МОм ±(0,02* Rизм + 2*К) 10 кОм
    Ёмкость
    Диапазон Погрешность измерения Разрешение, (К)
    (5,12... 51,20) нФ ±(0,03*Сизм + 3*К) 10 пФ
    (5 1,2... 51 2,0) нФ 100 пФ
    (512...5120) нФ 1 нФ
    (5,12...51,20) мкФ 10 нФ
    (51,2...100,0) мкФ 100 нФ
    Условия эксплуатации и массогабаритные характеристики
    Нормальные условия эксплуатации Температура: (20±5) °С;
    Относительная влажность воздуха: (30-80) %;
    Атмосферное давление: (84-106) кПа.
    Хранение/транспортирование Температура: (-10... +60) °С;
    Относительная влажность воздуха: не более 85 %.
    Питание прибора Аккумуляторная батарея 8,5 В
    Потребляемая мощность 6 Вт
    Время непрерывной работы 4 часа при полностью заряженной батареи
    Масса Не более 0,7 кг
    Геометрические размеры:
    длинна
    ширина
    высота

    180 мм
    115 мм
    40 мм
  • Комплект поставки HDS-2062M

    Наименование Количество
    1. Осциллограф-мультиметр HDS-2062M 1
    2. Адаптер сетевой (з/устройство + кабель) 1
    3. Модуль для измерения малых токов (шунт) 1
    4. Модуль-адаптер для измерения емкостей 1
    5. К-т измерительных проводов 1
    6. Отвертка для пробников и цвет, зажимы (кольца) 1
    7. Пробник 1х/ 10х (1:1/10:1) 2
    8. Кабель USB для подключения к ПК 1
    9. ПО для связи с ПК 1
    10. Руководство по эксплуатации (РЭ) 1
    11. Металлический кейс (для транспортировки и хранения) 1
