FlukeMDA510, FlukeMDA-510

Осциллографы-мультиметры портативные (скопметры)

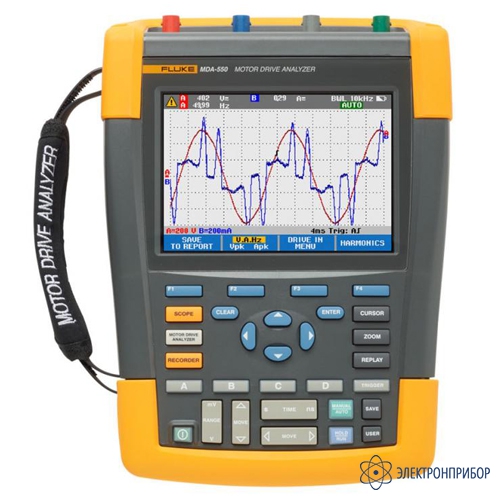

Fluke MDA-510 — анализатор работы электроприводов четырехканальный

Код товара: 52089
  • 82764-21

    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      82764-21 до 26.08.2026

    • Производитель

      Fluke Industrial, США

    Описание анализатора работы электроприводов четырехканального Fluke MDA-510:

    Анализатор работы электроприводов четырехканальный Fluke MDA-510 экономит время и устраняет необходимость настройки сложных измерений, упрощая процесс поиска и устранения неисправностей для частотно-регулируемых приводов. Просто выберите проверку, и пошаговые измерения покажут, где можно установить соединения напряжения и тока, а предварительно заданные профили измерений обеспечат захват всех данных, необходимых для каждой критически важной секции электродвигателя — от входа до выхода, шины постоянного тока и самого двигателя. Серия MDA-500 обеспечивает возможность выполнения от базовых до расширенных измерений, а благодаря встроенному генератору отчетов вы можете быстро и легко создавать отчеты по результатам «As-found» (Измерено)/«As-Left» (Оставлено). MDA-510 и MDA-550 — это идеальные портативные измерительные приборы для анализа работы электроприводов, которые позволяют безопасно находить и устранять типичные проблемы в системах приводов инверторных двигателей.

    Вход привода

    Измеряйте входное напряжение и силу тока, чтобы быстро определить, находятся ли значения в допустимых пределах, сравнивая номинальное напряжение с фактическим напряжением питания на частотно-регулируемых приводах (ЧРП), также известных как приводы с регулируемой частотой вращения (ПРЧВ) или электроприводы с регулируемой скоростью (ЭРС). Затем проверьте входной ток, чтобы определить, находится ли он в пределах максимального значения, и имеют ли проводники подходящий размер.

    Асимметрия напряжения и тока

    Проверьте асимметрию напряжения на входных клеммах частотно-регулируемого привода, чтобы убедиться в том, что дисбаланс фаз не слишком высокий (> 6-8%), и что чередование фаз является правильным. Также можно проверить асимметрию тока, поскольку чрезмерная асимметрия может указывать на проблемы с выпрямителем привода.

    Шина постоянного тока

    Преобразование переменного тока в постоянный ток в приводе электродвигателя очень важно, так как правильное напряжение и надлежащее сглаживание с низким уровнем пульсаций требуются для обеспечения максимальной производительности привода. Высокое пульсирующее напряжение может быть признаком неисправности конденсаторов или некорректного определения размеров подключенного электродвигателя. Функцию записи серии MDA-500 можно использовать для динамической проверки производительности шины постоянного тока в рабочем режиме с нагрузкой.

    Выход привода

    Проверьте выходную мощность инверторного привода, уделяя внимание отношению напряжения к частоте (Н/Ч) и модуляции напряжения. При высоком соотношении напряжения/частоты электродвигатель может перегреться. При низким соотношении Н/Ч подключенный электродвигатель может не обеспечивать крутящий момент под нагрузкой, необходимый для эффективного выполнения заданного процесса.

    Модуляция напряжения

    Измерения сигнала с широтно-импульсной модуляцией используются для проверки высоких пиков напряжения, которые могут повредить изоляцию обмотки электродвигателя. Время или скорость нарастания импульсов указывается в виде значений dV/dt (скорость изменения напряжения со временем), которые необходимо сравнить с указанной изоляцией электродвигателя. Измеренные параметры также можно использовать для измерения частоты переключения, чтобы определить наличие потенциальных проблем с электронным переключением или с заземлением, где сигнал плавает вверх и вниз.

    Напряжение на концах вала электродвигателя

    Импульсы напряжения от частотно-регулируемого привода могут замыкаться от статора электродвигателя к ротору, что приводит к появлению напряжения на валу ротора. Когда напряжение на валу ротора превышает изоляционную способность смазки подшипника, может произойти искровой разряд (искрение), что приведет к образованию питтинговой коррозии и канавок на обойме подшипника электродвигателя, из-за чего электродвигатель может преждевременно выйти из строя.

    Вход электродвигателя

    Важно убедиться, что напряжение подается на входные клеммы электродвигателя, а выбор кабелей, ведущих от привода к двигателю, имеет решающее значение. Неправильный выбор кабелей может привести к повреждению привода и электродвигателя из-за чрезмерного отраженного пикового напряжения. Важно убедиться, что ток на клеммах находится в пределах характеристик электродвигателя, так как превышение тока может привести к перегреванию электродвигателя, снижая срок службы изоляции статора, что может привести к преждевременному отказу электродвигателя.

    Назначение анализатора работы электроприводов четырехканального Fluke MDA-510:

    Серия MDA-500 предназначена для быстрой и простой проверки и устранения типичных проблем в трехфазных и однофазных системах приводов инверторных двигателей. Информация на экране и пошаговые инструкции по настройке позволяют легко настроить анализатор и получить результаты измерений на приводе, необходимые для быстрого принятия оптимальных решений по техническому обслуживанию. От входа питания до установленного электродвигателя — MDA-500 обеспечивает возможность измерения для самого быстрого поиска и устранения неисправностей электродвигателя.

    Особенности анализатора работы электроприводов четырехканального Fluke MDA-510:

    • Пошаговые инструкции с графическим отображением схем подключения для измерения напряжения и силы тока упрощают процедуры настройки и подключения к частотно-регулируемым приводам;
    • Предварительно заданные профили измерений собирают данные в зависимости от выбранной процедуры проверки и снижают необходимость в сложной конфигурации;
    • Встроенные функции записи отчетов упрощают процесс создания профессиональных отчетов по поиску и устранению неисправностей электроприводов в формате «As-found» (Измерено)/«As-Left» (Оставлено);
    • Измерение ключевых параметров электроприводов, включая напряжение, силу тока, напряжение на шине постоянного тока и пульсации переменного тока, модуляции напряжения;
    • Расширенные измерения с коэффициентом гармоник, для определения влияния гармоник низкого и высокого порядка на вашу систему электропитания;
    • Пошаговые измерения на входе электродвигателя, шине постоянного тока, выходе привода с графическими пошаговыми схемами подключения для измерения напряжения и силы тока;
    • Упрощенная настройка измерений с предварительно заданными профилями измерений для автоматического запуска сбора данных на основе выбранной процедуры проверки;
    • Создание отчетов, которые идеально подходят для документирования поиска и устранения неисправностей, а также для совместной работы с другими сотрудниками;
    • Измерение дополнительных электрических параметров с помощью осциллографа 500 МГц, измерителя и функции записи для полного диапазона электрических и электронных измерений в промышленных системах.

  • Технические характеристики анализатора работы электроприводов четырехканального Fluke MDA-510:

    Параметр Значение
    Напряжение постоянного тока (В постоянного тока)
    Максимальное напряжение с датчиком 10:1 или 100:1 1000 В
    Максимальное разрешение с датчиком 10:1 или 100:1 1 мВ
    Показание на полной шкале 999 отсчетов
    Погрешность 4 с - 10 мкс/дел ±(3 % + 6 отсчетов)
    Напряжение переменного тока (В переменного тока)
    Максимальное напряжение с датчиком 10:1 или 100:1 1000 В
    Максимальное разрешение с датчиком 10:1 или 100:1 1 мВ
    Показание на полной шкале 999 отсчетов
    50 Гц ±(3 % + 10 отсчетов) - 0,6 %
    60 Гц ±(3 % + 10 отсчетов) - 0,4 %
    От 60 Гц до 20 кГц ±(4 % + 15 отсчетов)
    От 20 кГц до 1 МГц ±(6 % + 20 отсчетов)
    От 1 МГц до 25 МГц ±(10 % + 20 отсчетов)
    Истинные среднеквадратичные значения напряжения (В переменного тока + В постоянного тока)
    Максимальное напряжение с датчиком 10:1 или 100:1 1000 В
    Максимальное разрешение с датчиком 10:1 или 100:1 1 мВ
    Показание на полной шкале 1100 отсчетов
    Пост. ток до 60 Гц ±(3 % + 10 отсчетов)
    От 60 Гц до 20 кГц ±(4 % + 15 отсчетов)
    От 20 кГц до 1 МГц ±(6 % + 20 отсчетов)
    От 1 МГц до 25 МГц ±(10 % + 20 отсчетов)
    Напряжение ШИМ (V шим)
    Назначение Измерение сигналов с широтно-импульсной модуляцией, например на выходе инвертора электродвигателя
    Принцип Показания соответствуют эффективному напряжению, вычисляемому путем усреднения отсчетов по целому числу периодов основной частоты
    Погрешность Как при измерении напряжения перем. + пост. тока для синусоидальных сигналов
    Пиковое напряжение (V пиковое)
    Режимы Максимальное пиковое значение, минимальное пиковое значение или межпиковое значение
    Максимальное напряжение с датчиком 10:1 или 100:1 1000 В
    Максимальное разрешение с датчиком 10:1 или 100:1 10 мВ
    Погрешность
    Максимальное пиковое значение, минимальное пиковое значение ±0,2 деления
    Межпиковое значение ±0,4 деления
    Показание на полной шкале 800 отсчетов
    Ток (AMP) с использованием токоизмерительных клещей
    Диапазоны Такие же, как для напряжения перем. тока, перем. + пост. тока или пикового значения
    Коэффициенты усиления 0,1 мВ/A, 1 мВ/A, 10 мВ/A, 20 мВ/A, 50 мВ/A, 100 мВ/A, 200 мВ/A, 400 мВ/A
    Погрешность Такая же, как для напряжения перем. тока, перем. + пост. тока или пикового значения (добавить погрешность токоизмерительных клещей)
    Частота (Гц)
    Диапазон От 1,000 Гц до 500 МГц
    Показание на полной шкале 999 отсчетов
    Погрешность ±(0,5 % + 2 отсчетов)
    Соотношение напряжение/частота (В/Гц)
    Назначение Для отображения измеренного значения V ШИМ (см. V ШИМ), деленного на значение основной частоты на приводах с регулируемой частотой вращения двигателей переменного тока
    Погрешность % V среднеквадр. + % Гц
    Дисбаланс напряжения на входе привода
    Назначение Для отображения максимальной разницы в процентах одной из фаз по сравнению со средним значением 3 истинных среднеквадратичных значений напряжения
    Погрешность Ориентировочный процент на основе значений напряжения переменного + постоянного тока
    Время нарастания и спада
    Показания Разница напряжения (dV), разница во времени (dt), разница напряжения/времени (dV/dt), выброс
    Погрешность Как погрешность осциллографа
    Гармоники и спектр
    Гармоники Постоянный ток до 51-й
    Диапазоны спектра 1–9 кГц, 9–150 кГц (фильтр 20 МГц вкл.), до 500 МГц (модуляция напряжения)
    Напряжение на концах вала
    Событий в секунду Ориентировочное процентное значение на основе измерений времени нарастания и спада (импульсные разряды)
    Регистрация данных отчета
    Количество экранов 50 типовых экранов могут быть сохранены в отчетах (зависит от коэффициента сжатия)
    Передача на ПК С помощью USB-накопителя 2 ГБ или кабеля мини-USB - USB и FlukeView™ 2 для измерительного прибора ScopeMeter™
    Настройки датчика
    Датчик напряжения 1:1, 10:1, 100:1, 1000:1, 20:1, 200:1
    Токоизмерительные клещи 0,1 мВ/A, 1 мВ/A, 10 мВ/A, 20 мВ/A, 50 мВ/A, 100 мВ/A, 200 мВ/A, 400 мВ/A
    Датчик напряжения на валу 1:1, 10:1, 100:1

  • Комплект поставки Fluke MDA-510

    № Наименование Количество
    1 Анализатор работы электроприводов четырехканальный Fluke MDA-510 1
    2 Литий-ионный аккумуляторный блок BP 291 1
    3 Зарядное устройство/сетевой адаптер BC190 1
    4 Высоковольтные пробники VPS 100:1 с зажимами типа «крокодил» 3
    5 Датчик напряжения 500 МГц VPS410-II-R 10:1 1
    6 Токовые клещи переменного тока i400s 3
    7 Футляр для переноски C1740 1
    8 USB-накопитель 2 ГБ с руководствами и ПО FlukeView™ 2 1

  • Дополнительная комплектация Fluke MDA-510
