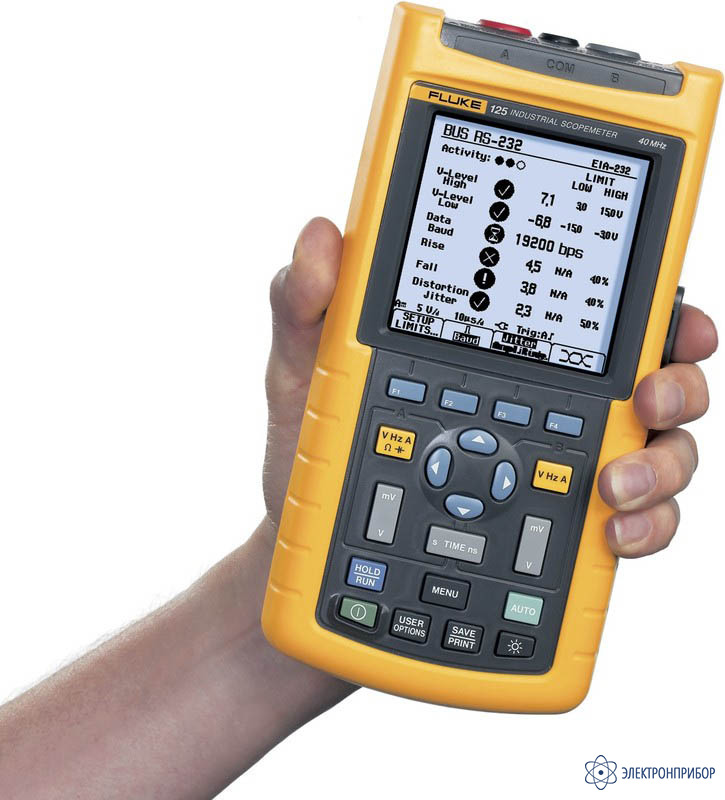

Fluke 125/S — осциллограф-мультиметр (с комплектом SCC120)

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      46572-11

    • Производитель

      Fluke Industrial, США

    • Артикул

      2838973

    Назначение скопметра Fluke 125/S:

    Компактные промышленные приборы серии Fluke 120 Industrial Scopemeter® - представляют собой надежный двухканальный осциллограф, мультиметр и самописец в одном, доступном по цене и удобном в работе, приборе.

    Особенности скопметра Fluke 125/S:

    • Полоса пропускания 40 МГц;
    • Курсорные измерения;
    • 20 ячеек памяти;
    • Щуп с делителем напряжения VPS40 10:1;
    • Режим проверки состояния шин позволяет анализировать качество сигналов в промышленных сетях путем сравнения параметров измеренных сигналов со значениями, требуемыми соответствующими стандартами;
    • Осциллограф Fluke ScopeMeter 125 отличный выбор для специалистов по техобслуживанию, работающих с промышленным оборудованием и промышленными сетями, к которым это оборудование подключено;
    • Измерения мощности для однофазных и симметричных трехфазных систем. Fluke 125 позволяет напрямую измерить полную мощность (Вт), кажущуюся мощность (ВА), реактивную мощность (ВАР) и коэффициент мощности (PF) в широком диапазоне частот, включая частоты, применяемые в электроприводах и преобразователях напряжения. В результате, можно непосредственно наблюдать воздействие на различные параметры мощности процессов запуска оборудования или изменения условий функционирования. В стандартный комплект входят токоизмерительные клещи;
    • Режим измерения гармоник графически отображает гармоники до 33-й включительно, что помогает обнаружить неисправности, например, из-за присутствия мощных нелинейных нагрузок;
    • Скорость вращения и частота для электроприводов и двигателей внутреннего сгорания;
    • Корректное измерение переменного ШИМ-напряжения для измерения напряжения непосредственно на обмотках электродвигателей;
    • Измерение малых сопротивлений с разрешением до 0,01 Ом для измерения сопротивления обмоток двигателей и др;
    • Расширенная комплектация SCC120: Жесткий пластиковый кейс, Интерфейсный кабель USB, Программное обеспечение.
  • Технические характеристики осциллограф-мультиметра Fluke 125/S:

    Характеристики
    Параметр Значение
    Диапазон осциллографа 40 MHz
    Двухканальный True-RMS-метер Vdc, Vac, Vac+Vdc, Ohms,неразрывность , Diode тестирование
    Current, °C, °F, неразрывность, dBV, dBM, Crest фактор, подключитесь к контролю и and Zero комплект
    TrendPlot - регистрация Automatic vertical scaling and time compression. Автоматический вертикальный взвешивание и сжатие во времени
    Актуальная демострация, MIN, MAX и AVG чтение.
    Курсоры ∆T, 1/∆T, V, ∆V, время подъема и падения
    Максимальная частота выборки реального времени 25 MS/s
    Эквивалентная дискретизация до 2,5 Гвыб/с
    Входы и цифровые преобразователи 2
    Основное достигнутое время 20 ns - 1 min/div
    Чувствительность на входах 5 mV - 500 V/div
    Типы запуска Cоединение и обзор™, Свободный пробег, Одиночный выстрел, Присоединение, Видео, Внешний
    Регистрация помех 40 ns
    Измерения осцилоскопом Автоматические измерения: 26 наименований (все инструменты)
    Максимальная записываемая длина 512 min/max pts за ввод
    Память 20 экранов и сборок
    Режим гармоник  Fluke 125 располагает технической возможностью анализа гармоник сигналов питания. Подробное описание приведено ниже.
    Режим измерения гармоник
    Анализируемая осциллограмма Синусоида напряжения (Глава A), синусоида тока (Глава.B) или мощности (Глава A x Глава B), автоматическая генерация.
    Диапазон частоты гармоник Постоянный ток до 33-й гармоники (для основной гармоники до 60 Гц);
    Постоянный ток до 24-й гармоники (для основной гармоники до 400 Гц).
    Дисплей Гистограмма, отображающая от 1-й до 33-й гармоники и постоянного тока;
    амплитудные значения отображаются в % к основной гармонике.
    Измерения Относительное значение амплитуды отдельных гармоник
    THD (суммарное гармоническое искажение) в %r или %f
    Дополнительные возможности измерения параметров питания
    Типы измерений • Ватт;
    • ВА;
    • вар;
    • Коэффициент мощности (PF).
    Конфигурация питания Однофазное или трехфазное сбалансированное питание от сети по схеме "треугольник"
    Измерение напряжения Канал A: с использованием STL120, щуп напряжения или прямой вход
    Максимальное напряжение для гарантированной безопасности работы Канал B: с использованием i400s (в составе комплекта) или другими подходящими токоизмерительными клещами.
    Токоизмерительные клещи или чувствительность шунта 0,1 / 1 / 10 / 100 / 1000 мВ/A, 10 мВ/мА и 400 мВ/A.
    Требования к окружающей среде
    Рабочая температура 0 ºC до 50 ºC
    Температура хранения -20 °C до +60 °C
    Высота над уровнем моря при эксплуатации 3,000 m
    Электрический стандарт безопасности
    Электрическая безопасность 600V CAT III (EN61010-1)
    Механические и общие характеристики
    Размер 232 x 115 x 50 mm
    Вес 1,2 кг
    Время работы батареи 7 часовое использование NiMH
    RS232/USB-интерфейс Оптический изолятер через оптиональный PM9080/OC4USB для подсоединения к принтеру и к PC
  • Комплект поставки Fluke 125/S

    Наименование Количество
    1. Осциллограф-мультиметр Fluke 125 1
    2. Комплект SCC120 (ПО FlukeView + USB кабель + жесткий кейс) 1
    3. AC120 Зажим "крокодил" 1
    4. BB120 Экранированый BNC адаптер 1
    5. Брошюра для произведения запуска 1
    6. PM 8907 Зарядное устройство/сетевой адаптер 1
    7. STL120 Комплект экранированных измерительных проводов 1
    8. VPS40 Измерительный щуп 40 MГц, 10:1 1
    9. Токоизмерительные клещи I400s для измерения переменного тока 1
