  • Назначение тестера AT-H501:

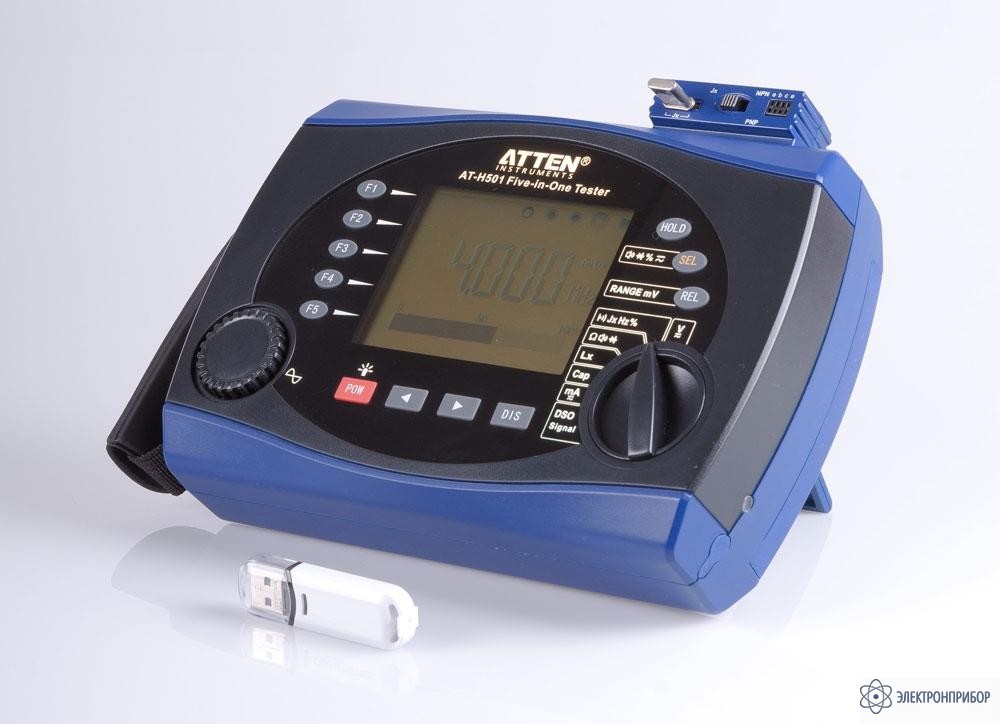

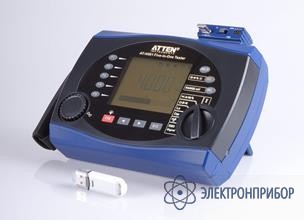

    AT-H510 - уникальный многофункциональный осциллографический тестер «5 в 1», совмещающий в себе: цифровой одноканальный осциллограф с полосой пропускания 25 МГц, цифровой мультиметр с индикацией 6000, функциональный генератор по технологии прямого цифрового синтеза (DDS) от 10 Гц до 156 кГц, LCR-измеритель с диапазоном сопротивления до 60 МОм и встроенный частотомер до 60 МГц. Диапазон измерения ёмкости до 66 мФ, а сам процесс измерения занимает всего несколько секунд.

    Тестер имеет большой монохромный ЖКИ графический дисплей с подсветкой (диаг. 9,6 см, 320х240 точек). В новинке реализованы гибкие функции автоизмерений параметров во всех функциональных режимах. Формы выходного сигнала (синус, меандр, треугольник, пила) и его основные параметры отображаются на дисплее одновременно. Прибор имеет удобное меню пользователя. Например, в режиме «Мультиметр» при измерении переменного напряжения/ тока нажатием одной клавиши на передней панели (Disp) можно отобразить форму сигнала (осциллограмму) и затем вернуться обратно в режим осциллографа.

    Внедрена функция поиска межвитковых замыканий обмоток трансформаторов и других намоточных элементов при помощи тестовых сигналов прямоугольной формы (Т-меандр) частотой f= 5,04 кГц /2,52 кГц (т.н. режим ring testing). Для измерения малых индуктивностей предусмотрен высокочастотный диапазон тест-сигнала. Максимальная частота измерительного сигнала составляет 156 кГц.

    AT-H510 компактный и портативный прибор с питанием от перезаряжаемой Li-Pol батареи (до 6 часов непрерывной работы), что делает его идеальным средством для тестирования современной электроники и использования в полевых приложениях. Измерения и тестирование являются как никогда легкими и удобными.

  • Особенности тестера AT-H501:

    • Функциональность тестера «5 в 1»: цифровой осциллограф, мультиметр, частотомер, генератор, LCR-измеритель
    • Осциллограф: 1 канал, полоса пропускания 25 МГц, частота дискретизации 100 Мвыб/с, разрядность АЦП-8 бит
    • Автоизмерения параметров (5 видов) и курсорные измерения сигнала (∆V, ∆t)
    • ТВ-синхронизация (поле, строка), интерполяция sin x/x
    • Внутренняя память (4 К): запись и воспроизведение осциллограмм (до 40), данных мультиметра (200 ячеек), авторегистратор напряжения (200 ячеек).
    • Функциональный генератор (DDS): диапазон частот 10 Гц…156 кГц, форма сигнала - синус, меандр, треугольник, пила
    • Частотомер: 0,1 Гц… 60 МГц (3 диапазона, макс. разрешение 0,1 Гц)
    • Мультиметр: измерение напряжения до 2000/ 1000 В (пост./перем.), силы тока до 10 А (пост./перем.), прозвонка цепи, тест диодов, индикация 6 ½ (6600), отображение формы переменного сигнала нажатием одной клавиши
    • LCR-измеритель компонентов: сопротивление до 60 МОм, индуктивность до 2 Гн, емкость до 66 мФ
    • Режимы измерений: макс/мин (value-D), регистрация пиков (P-Hold), относительные измерения (Rel)
    • Тестер кварцевых генераторов/ОГ (изм. частоты 32 кГц…10 МГц), встроенный ИК приемник для диагностики устройств с дистанционным ИК управлением (IRC-тест)
    • Измерение статического коэффициента усиления по току (h21э) в диапазоне 0…1000.
    • Цветной ЖК-дисплей, интерфейс USB, батарейное питание
    • Кейс для хранения и транспортировки.
  • Комплект поставки AT-H501

    Наименование Количество
    1. Прибор 1
    2. Пробник х1/х10 1
    3. Кабель генератора (тюльпан-крокодил) 1
    4. Измерительные кабели 2
    5. Модуль для измерения емкости Сх 1
    6. Т/шунт 10 А 1
    7. Модуль для изм. ОГ (Jх) и hEF 1
    8. AC-DC адаптер (зарядное устройство) 1
    9. USB-кабель 1
    10. Кейс 1
    11. Руководство по эксплуатации 1
