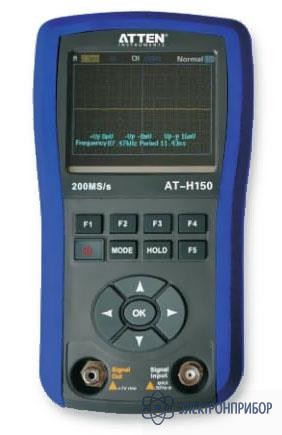

AT-H150 — портативный цифровой осциллограф-генератор

Сохранить в PDF Распечатать
  • Особенности осциллографа-мультиметра AT-H150:

    • Функциональность «2 в 1»: осциллограф, генератор сигналов;
    • Осциллограф: 1 канал, полоса пропускания 50 МГц, частота дискретизации 200 Мвыб/с, разрядность АЦП-8 бит;
    • Автоматические (5 параметров) и курсорные измерения (∆V, ∆t);
    • Внутренняя память: 40 осциллограмм (запись и воспроизведение);
    • Интерполяция sin x/x;
    • Генератор (DSS): диапазон частот 10 Гц…156 кГц, форма сигнала - синус, меандр, треугольник, пила;
    • Встроенный календарь и таймер (год, дата, время, день недели);
    • Цветной графический ЖК-дисплей, батарейное питание;
    • Кейс для хранения и транспортировки.
  • Технические характеристики осциллографа-мультиметра AT-H150:

    Характеристики Параметры Значения
    РЕЖИМ ОСЦИЛЛОГРАФА (DSO)
    КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ Полоса пропускания 0…50 МГц
    Коэффициент отклонения 10 мВ/дел…5 В/дел (1:1); 100 мВ/дел…50 В/дел (10:1)
    Входное сопротивление 1 МОм ± 2% // 46 пФ±3 пФ
    Сопряжение входа Открытый, закрытый
    Время нарастания ≤ 7,5 нс
    Погрешность Коткл. ±5%
    Макс. входное напряжение 30 В пик-пик (1:1); 300 В пик-пик (в полож. делителя 10:1)
    КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ Коэффициент развертки 5 нс/дел…2,5 с/дел (шаг 1-2,5-5)
    Погрешность Кразв. ± 0,01%
    СИНХРОНИЗАЦИЯ Режимы запуска Однократный, нормальный, авто
    Источник синхронизации Канал 1
    Типы синхронизации По фронту (нарастание/ спад)
    Погрешность установки уровня синхронизации ± 0,1 деления
    АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ Частота дискретизации 200 МГц
    Объем памяти 40 экранов
    Разрядность АЦП 8 бит
    Режимы выборки Нормальный
    АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ Функции по вертикали Uпик-пик; +Uпик; -Uпик.; Uскз
    Функции по горизонтали Частота (f); период (T)
    Курсорные измерения ∆V, ∆t
    ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ Интерфейс USB
    Автоустановка В/дел, с/дел, параметры синхросигнала
    Внутренняя память Запись/считывание: 40 осциллограмм
    РЕЖИМ ГЕНЕРАТОРА
    ВЫХОДНОЙ СИГНАЛ Диапазоны частот 10…100 Гц / 100 Гц…1 кГц/ 1кГц…10 кГц; >10 кГц (15 фикс. значений*)
    Разрешение 1 Гц/ 10 Гц/ 100 Гц в зав. от диапазона
    Выходной уровень > 1 В скз
    ОБЩИЕ ДАННЫЕ
    Дисплей Цветной ЖКИ (320х240) с подсветкой, 8х12 дел, 70х53 мм, диагональ 8,9 см
    Интерфейс USB (для зарядки батареи)
    Источник питания Li-Ion батарея, 2300 мА*ч (время работы до 3-х часов)
    Зарядное устройство 110-250 В, 50 Гц <-> 5 В пост./ 1,5 А
    Автовыключение 10 мин
    Условия эксплуатации 0…+40 °С; отн. влажность не более 80 %
    Габаритные размеры 190 х 105 х 44 мм
    Масса 490 г

    *примечание: 10427, 11161, 12019, 13021, 14205, 15625, 17361, 19531, 22321, 26042, 31250, 39063, 52083, 78125, 156.250 Гц

  • Комплект поставки AT-H150

    Наименование Количество
    Прибор 1
    Пробник х1/х10 1
    Кабель генератора (тюльпан-крокодил) 1
    Зарядное устройство 1
    USB- кабель для ЗУ 1
    Кейс 1
    Руководство по эксплуатации 1
