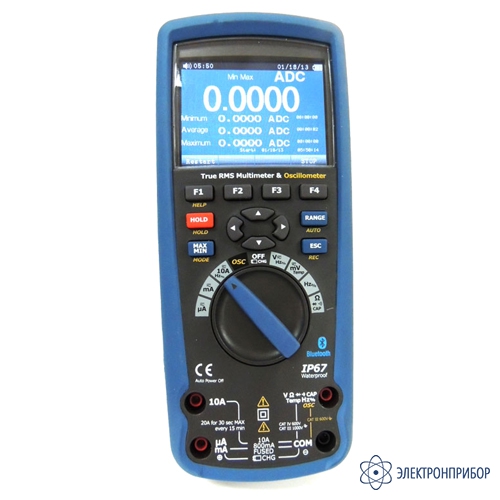

АММ-4189 — Мультиметр-осциллограф

Сохранить в PDF Распечатать
    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Назначение мультиметра-осциллографа АММ-4189:

    Профессиональный True RMS цифровой мультиметр АММ-4189 имеет встроенную функцию осциллографа с полосой пропускания 10 МГц. АММ-4189 обеспечивает высокую точность измерения (0,025%), высокую функциональность, а также включает функции регистрации данных и построения трендов, что позволяет проводить измерения без участия человека. Благодаря использованию технологии Bluetooth АММ-4189 позволяет легко обнаружить и решить многие технические проблемы и произвести необходимую передачу данных для дальнейшей обработки и документирования результатов измерения.

    Функция мультиметра АММ-4189:

    • Дисплей ЖК, 50000 отсчетов
    • TrueRMS измерения (AC, AC+DC)
    • Графическая шкала
    • Рабочая частота 50 Гц…100 кГц
    • Входной импеданс >10 МОм (пост.напряж), >9 МОм (перем.напряж.)
    • Измерение постоянного и переменного тока до 20 А (до 30 сек)
    • Измерение температуры при помощи термопар K-типа
    • Фиксация минимальных, максимальных и средних значений с временными метками
    • Режим относительных измерений
    • Захват пиков >1 мс
    • Измерение в dBm
    • НЧ фильтрация
    • Скорость измерения 20 изм/сек
    • Сохранение измерений в память
    • Построение тренда измерения
    • Индикация выхода за границы диапазона
    • Категория электробезопасности CAT IV 600V, CAT III 1000V
  • Технические характеристики мультиметра АММ-4189:

    Параметр Диапазон Значение
    Постоянное напряжение 500 мВ 0.01 мВ±(0.025%+5 е.м.р.)
    5 В 0.1 мВ±(0.025%+5 е.м.р.)
    50 В 0.001 В±(0.025%+5 е.м.р.)
    500 В 0.01 В±(0.05%+5 е.м.р.)
    1000 В 0.1 В±(0.1%+5 е.м.р.)
    Переменное напряжение TrueRMS (50…60 Гц) 50 мВ 1 мкВ±(0.3%+25 е.м.р.)
    500 мВ 0.01 мВ±(0.3%+25 е.м.р.)
    5 В 0.1 мВ±(0.3%+25 е.м.р.)
    50 В 1 мВ±(0.3%+25 е.м.р.)
    500 В 0.01 В±(0.3%+25 е.м.р.)
    1000 В 0.1 В±(0.3%+25 е.м.р.)
    Постоянный ток 500 мкА 0.01 мкА±(0.1%+20 е.м.р.)
    5 мА 0.1 мкА±(0.1%+20 е.м.р.)
    50 мА 1 мкА±(0.1%+20 е.м.р.)
    500 мА 0.01 мА±(0.15%+20 е.м.р.)
    10 A 0.1 A±(0.3%+20 е.м.р.)
    20 А не нормировано
    Переменный ток TrueRMS (50…60 Гц) 500 мкА 0.01 мкА±(0.6%+25 е.м.р.)
    5 мА 0.1 мкА±(0.6%+25 е.м.р.)
    50 мА 1 мкА±(0.6%+25 е.м.р.)
    500 мА 0.01 мА±(0.6%+25 е.м.р.)
    10 A 0.1 мА±(0.6%+25 е.м.р.)
    20 А не нормировано
    Частота 50 Гц 0.001 Гц±(0.01%+10 е.м.р.)
    500 Гц 0.01 Гц±(0.01%+10 е.м.р.)
    5 кГц 0.1 Гц±(0.01%+10 е.м.р.)
    50 кГц 1 Гц±(0.01%+10 е.м.р.)
    500 кГц 0.01 кГц±(0.01%+10 е.м.р.)
    5 МГц 0.1 кГц±(0.01%+10 е.м.р.)
    10 МГц 1 кГц±(0.01%+10 е.м.р.)
    Частота (AC) 40 Гц - 10 кГц (0.01 Гц - 0.001 кГц)±0.5%
    Сопротивление 50 Гц 0.001 Гц±(0.01%+10 е.м.р.)
    500 Гц 0.01 Гц±(0.01%+10 е.м.р.)
    5 кГц 0.1 Гц±(0.01%+10 е.м.р.)
    50 кГц 1 Гц±(0.01%+10 е.м.р.)
    500 кГц 0.01 кГц±(0.01%+10 е.м.р.)
    5 МГц 0.1 кГц±(0.01%+10 е.м.р.)
    10 МГц 1 кГц±(0.01%+10 е.м.р.)
    Емкость 5 нФ 0.001 нФ±(2%+40 е.м.р.)
    50 нФ 0.01 нФ±(2%+40 е.м.р.)
    500 нФ 0.1 нФ±(2%+40 е.м.р.)
    5 мкФ 0.001 мкФ±(2%+40 е.м.р.)
    50 мкФ 0.01 мкФ±(2%+40 е.м.р.)
    500 мкФ 0.1 мкФ±(5%+40 е.м.р.)
    10 мФ 1 мкФ±(5%+40 е.м.р.)
    Коэффициент заполнения 0,1% - 99,9% 0,01%±(1,2%+2 е.м.р.)
    Температура -50…1000 °С 0,1 °С±(1,0%+2,5 °С)
    Тест диодов тестовый ток 0,9 мА, напряжение откр.контура 3,2 В
    Прозвонка Звуковой сигнал <25 Ом, тестовый ток 0,35 мА

    Функция осциллографа АММ-4189:

    • Количество каналов - 1
    • Полоса пропускания 10 МГц
    • Частота дискретизации в реальном времени 500 выб/сек ~ 50 Мвыб/cек
    • Коэффициент отклонения 50 мВ/дел .. 100 В/дел
    • Разрядность АЦП 8 бит
    • Базовый диапазон времени: 20 нс ~ 1 мкс
    • Максимальная глубина записи 3 К
    • Связь по входу AC, DC
    • Входной импеданс 1 МОм ± 2% || 15 пФ ± 2пФ
    • Максимальное входное напряжение 1000 В/600 В(DC+ACпик)
    • Запуск по нарастающему и спадающему фронту
    • Ослабление пробника x1
    • Курсорные измерения
    • БПФ (4-256 точек)
    • Режим самописца
    • Сохранение до 10 осциллограмм
    • Выбор частоты обновления экрана (быстро/медленно)
    • Передача данных о Bluetooth
    • USB интерфейс
    • Цветной ЖК, 3,5" TFT дисплей (320х240)

    Общие характеристики мультиметра-осциллографа АММ-4189:

    • Двойная изоляция корпуса
    • Подсветка дисплея
    • Индикация разряда батареи
    • Автовыключение 5-30 мин.
    • Питание Li-Ion батарея 7,4 В или сетевой адаптер
    • Категория пыле- и влагозащиты IP-67
    • Питание Li-ion батарея 8.4 В/ 2300 мАч или сетевой адаптер
    • Габаритные размеры: 220х96х60 мм
    • Вес 0,631 кг.
  • Комплект поставки АММ-4189

    Наименование Количество
    Мультиметр-осциллограф АММ-4189 1
    Измерительные щупы 1
    Комплект адаптеров 1
    Осциллографический пробник 1
    Батарея питания 1
    Сетевой адаптер 1
    Термопара К-типа 1
    Кейс для переноски 1
    Программное обеспечение 1
    Руководство по эксплуатации 1
