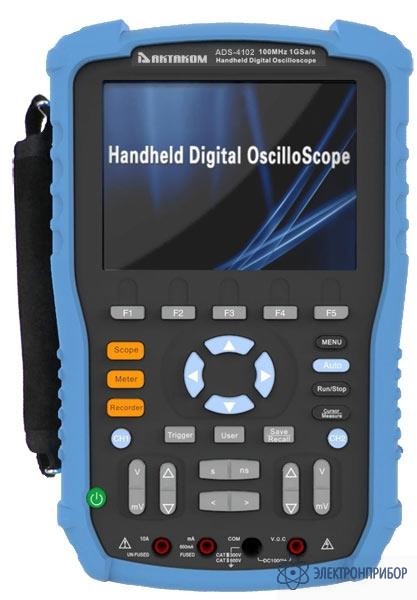

ADS-4102 — осциллограф цифровой

Код товара: 29886
    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Осциллограф - мультиметр: полоса 100 МГц, 2 канала, макс. дискретизация 1 Гвыб/сек (эквив. 50 Гвыб/сек), макс. длина записи 2 М точек, вер. разр. 8 бит, разв. по верт. 2 мВ - 100 В/дел., по гор. 2,5 нс - 50 с/дел., 32 автоизмерения, курсорные измерения, запуск: фронт, импульс, видео, ск.нарастания, поочередный, матем. и БПФ, построение трендов: 800 кБ (осциллограф), 1,6 МБ (мультиметр), регистратор - 7 МБ , встр.частотомер. встроенный мультиметр: измерение напряжения (AC,DC), тока (AC,DC), сопротивления, емкости, прозвонка цепи, проверка диодов. USB Device, USB Host, цветной 5,7" ЖКИ, аккумуляторное питание, Размеры 163 х 260 х 53 мм, вес 1,5 кг.

  • Режим осциллографа ADS-4102:

    Параметр Значение
    Полоса пропускания 100 МГц
    Вход Связь по входу открытый, закрытый, земля
    Входной импеданс 1 МОм ±2% || 18 пФ ±3 пФ
    Учет ослабления пробников 1X, 5X, 10X, 50X, 100X, 500X, 1000X
    Параметры горизонтальной системы Диапазон частоты выборки 50 Выб/сек ~ 1 Гвыб/сек (один канал),
    50 Выб/сек ~ 500 Мвыб/сек (два канала)
    Глубина записи 2 М
    Коэффициент развертки 2.5 нс - 50 с/дел
    Погрешность времени выборки и времени задержки ±50 ppm
    Параметры вертикальной системы Вертикальное отклонение 2 мВ/дел - 100 В/дел
    АЦП 8 бит
    Диапазон смещения ±1.6 В (2 мВ ~ 200 мВ),
    ±40 В (206 мВ ~ 10 В),
    ±400 В (10.2 В ~ 100 В)
    Полоса пропускания для аналогового сигнала 100 МГц
    Низкочастотный предел ≤10 Гц (-3dB)
    Время нарастания ≤3.5 нс
    Погрешность коэф. усиления 5 мВ/дел - 100 В/дел: ≤±3%; 2 мВ/дел: ≤±4%
    Измерения Курсорные Ручные, слежение, авто
    Автоматические Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
    Математические операции +, -, *, / , БПФ
    БПФ 4 окна: Rectangle, Blackman, Hanning, Hamming
    Система запуска Тип запуска Фронт, импульс, видео, скорость нарастания; поочередный
    Диапазон уровня запуска CH1, CH2: ±6 делений от центра экрана
    Блокировка уровня запуска 100 нс ~ 1.5 с
    Запуск по фронту нарастающий, спадающий, нарастающий и спадающий
    Запуск по длительности импульса (>, <, =) положительная полярность импульса,
    (>, <, =) отрицательная полярность импульса,
    20 нс ~ 10 с
    Запуск по видеосигналу NTSC, PAL и SECAM
    Запуск по скорости нарастания (>, <, =) положительная полярность импульса,
    (>, <, =) отрицательная полярность импульса,
    20 нс ~ 10 с
    Поочередный запуск Режим запуск для CH1: Edge, Pulse, Video, Slope
    Режим запуск для CH2: Edge, Pulse, Video, Slope

    Режим мультиметра ADS-4102:

    Разрядность 6000 отсчетов
    Параметр Диапазон Разрешение Погрешность
    Постоянное напряжение 60.00 мВ 10 мкВ (±1% ± 15 е.м.р.)
    600.0 мВ 100 мкВ (±1% ± 5 е.м.р.)
    6.000 В 1 мВ
    60.00 В 10 мВ
    600.0 В 100 мВ
    1000 В 1 В
    Переменное напряжение 60.00 мВ 10 мкВ (±1% ± 15 е.м.р.)
    600.0 мВ 100 мкВ (±1% ± 5 е.м.р.)
    6.000 В 1 мВ
    60.00 В 10 мВ
    600.0 В 100 мВ
    1000 В 1 В
    Постоянный ток 60.00 мА 10 мкА (±1% ± 5 е.м.р.)
    600.0 мА 100 мкА (±1.5% ± 5 е.м.р.)
    6.000 А 1 мА
    10.00 А 10 мА
    Переменный ток 60.00 мА 10 мкА (±1% ± 5 е.м.р.)
    600.0 мА 100 мкА (±1.5% ± 5 е.м.р.)
    6.000 А 1 мА
    10.00 А 10 мА
    Сопротивление 600.0 Ом 0,1 Ом (±1% ± 5 е.м.р.)
    6.000 кОм 1 Ом
    60.00 кОм 10 Ом
    600.0 кОм 100 Ом
    6.000 МОм 1 кОм
    60.00 МОм 10 кОм
    Емкость 40.00 нФ 0.01 нФ (±3% ± 10 е.м.р.)
    400.0 нФ 0.1 нФ (±4% ± 5 е.м.р.)
    4.000 мкФ 1 нФ
    40.00 мкФ 10 нФ
    400.0 мкФ 100 нФ
    Тест диодов < 2 В
    Прозвонка < 50 Ом

    Общие характеристики ADS-4102:

    Параметр Значение
    Дисплей
    Тип дисплея Цветной дисплей 5,7", TFT
    Разрешение 320 (по горизонтали) × 234 (по вертикали) точек
    Интерфейс
    Для связи с ПК USB-device, USB-host
    Питание
    Напряжение 100-240 В, 50/60 Гц
    Батарея 5000 мАч / 7.4 В
    Время зарядки Около 4 часов
    Массо-габаритные параметры
    Габаритные размеры 260 мм × 54 мм × 164 мм (Д*В*Г)
    Вес 1,5 кг
  • Комплект поставки ADS-4102

    Наименование Количество
    1. Осциллограф - мультиметр ADS-4102 1
    2. Сетевой адаптер 9В, 4 А 1
    3. Oсциллографические пробники (1Х/10Х) 2
    4. Измерительные щупы к мультиметру 2
    5. Устройство для калибровки осциллографических пробников 1
    6. USB-кабель 1
    7. Программное обеспечение 1
    8. Руководство по эксплуатации 1
