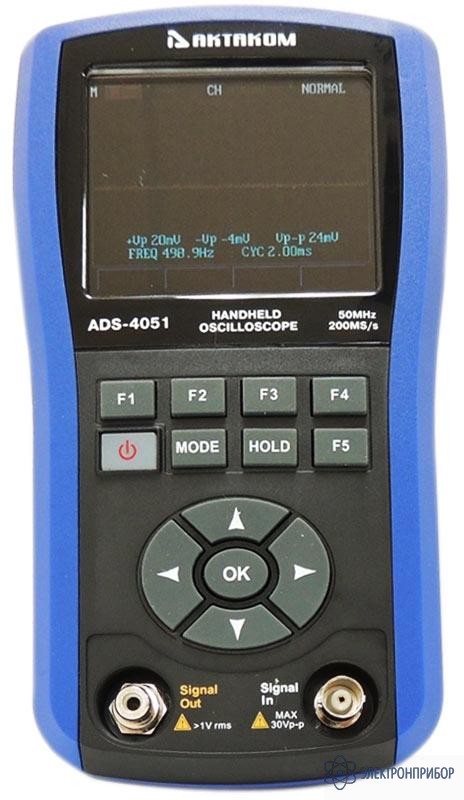

ADS-4051 — осциллограф

Сохранить в PDF Распечатать
    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Особенности осциллографа ADS-4051:

    • 2 прибора в 1 корпусе: осциллограф, генератор сигналов
    • Автоматические (5 типов) и курсорные измерения (∆V, ∆t)
    • Автоматическая калибровка "нуля"
    • Автоматическая установка временной базы и амплитуды
    • Интерполятор Sin x/x
    • Внутренняя память: 40 осциллограмм (запись/воспроизведение)
    • Встроенные часы и календарь
    • Автоматическое отключение прибора (10 мин)
    • Использование прямоугольного сигнала с периодом 200 мкс/400 мкс в качестве калибровочного для осциллографа
  • Технические характеристики осциллографа ADS-4051:

    Параметр Значение
    Характеристики осциллографа
    Вертикальная система Количество каналов 1
    Полоса частот DC ~ 50 МГц (X10 пробник)
    DC ~ 6 МГц (X1 пробник)
    Макс. частота дискретизации 200 Мвыб/сек
    Связь по входу закрытый, открытый
    Коэффициент отклонения 10 мВ/дел … 50 В/дел с шагом 1-2-5
    Погрешность установки ±(5%+0,1дел)
    Входное сопротивление 1 МОм ± 2% || 48 пФ ± 3 пФ
    АЦП 8 бит
    Время нарастания ≤7,5 нс
    Горизонтальная система Коэффициент развертки 5 нс/дел to 2,5 с/дел с шагом 1-2,5-5
    Погрешность временной базы ±(0,01%+0,1дел)
    Синхронизация Режим запуска однократный, нормальный
    Тип запуска по фронту (нарастающий/спадающий)
    Уровень запуска ± 3,8 дел (0,04 дел. на шаг)
    Автоматические измерения Амплитудные измерения Vпик-пик, +Vпик, -Vпик
    Частотно-временная область Частота (f), период (T)
    Точность автоизмерений ±(5%+0,1дел)
    Характеристики генератора
    Диапазон частот 10 Гц…156 кГц
    Наилучшее разрешение 1 Гц
    Формы сигнала синусоидальный, прямоугольный, треугольный, пилообразный
    Выходная амплитуда < 1 Вскз
    Общие характеристики
    Дисплей Цветной ЖКИ (320 х 240), диагональ 3,5" (8,9 см) с LED подсветкой
    Питание Li-ion батарея 1600 мАч (время работы до 3-х часов)
    зарядное устройство 110-250 В, 50 Гц
    Рабочая температура 0…40 °С
    Габаритные размеры 190 х 105 х 44 мм
    Вес 490 г
  • Комплект поставки ADS-4051

    Наименование Количество
    Осциллограф ADS-4051 1
    Пробник (х1, х10) 1
    Кабель генератора 1
    Зарядное устройство 1
    Кейс 1
