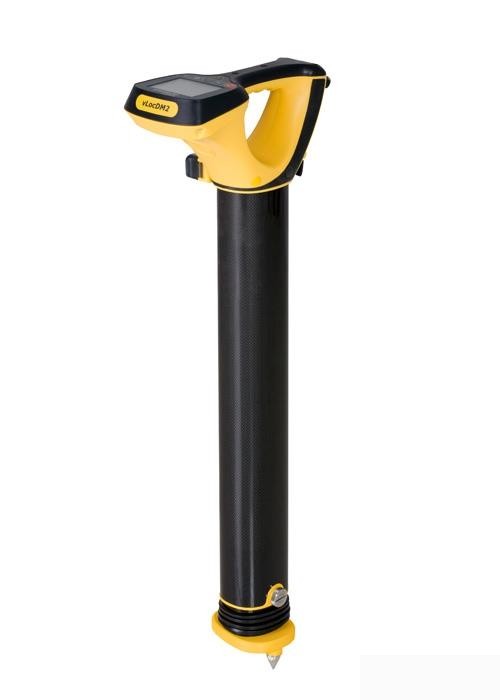

vLocDM2 — трассоискатель

Сохранить в PDF Распечатать
  • Назначение трассоискателя vLocDM2

    Прибор vLocDM2 используется для сбора данных, необходимых для оценки состояния изоляции трубопроводов. Опциональные функции Bluetooth/GPS позволяют детально и точно провести локализацию и сохранить данные. Получаемый сигнал, индицируемый на дисплее предоставляет достоверную информацию, подкрепленную дополнительными функциями указателей влево/вправо и компасом.

    Применение трассоискателя vLocDM2

    • Поиск дефектов изоляции подземных трубопроводов
    • Построение графиков изменения токов СКЗ
    • Обнаружения мест контакта трубопровода с другими металлическими объектами
    • Локализация трубопроводов на большой протяженности
    • Передача активного сигнала для поиска дефектов изоляции подземных трубопроводов

    Достоинства трассоискателя vLocDM2

    • Сменное основание
    • Меньше и легче благодаря более эргономичному дизайну
    • Литий-ионные аккумуляторы обеспечивают длительное время автономной работы (на 220% больше)
    • Автоматическое определение типа батареи (литий-ионная/щелочная) и отображение соответствующего статуса
    • Антибликовый дисплей
    • Отключение и включение функций по мере надобности
    • USB регистрация данных
    • Аналоговый канал
    • Защита от перегрузки
  • Технические характеристики трассоискателя vLocDM2

    Параметр Значения
    Приемник
    Корпус корпус антенны локатора усилен сверхпрочным углеродистым волокном
    корпус из ударопрочного пластика
    ударопрочный пластик секции магнитометра
    Вес 2,7 кг
    Размеры, мм 262 х 122 х 75
    Тип дисплея цветной высококонтрастный ЖК дисплей 89 мм
    Принимающие антенны 2 горизонтальные антенны, 1 вертикальная «нуль» антенна, 1 компас-антенна , 1 магнитометр
    Батареи перезаряжаемые, с зарядным устройством 100-240В переменного тока
    сменные (6х стандартных щелочных батареек АА-типа), батареи включаются автоматически при необходимости
    Срок работы батарей щелочные – обычно 8 часов непрерывной работы при 21°С
    литий-ионные аккумуляторы – 24 часа непрерывной работы при 21°С (при включенной подсветке). Перезаряжаемые аккумуляторы примерно 500 циклов. Время работы аккумулятора меняется в зависимости от температуры
    Bluetooth Plug and play custom Bluetooth (установка пользователем)
    Внешнее подключение 1х круглый USB разъем для аксессуаров
    1х мини USB разъем для передачи данных и программирования
    1х разъём для зарядного устройства
    Генератор Loc-150Tx
    Корпус ударопрочный
    Вес 12,5 кг
    Размеры, мм 425 х 262 х 328
    Тип дисплея Монохромный высококонтрастный ЖК дисплей 60 мм х 32 мм
    Питание СКЗ (номинальное напряжение 26В – 60В постоянного тока) - 100 – 250В переменного тока - или 12В постоянного напряжения от внешней батареи (выходная мощность ограничена при питании от батареи 12В)
    Внешнее подключение 100 – 250В переменного тока – трёх контактный Multi-Con-X разъём (Папа)
    Вход переменного тока - двух контактный Multi-Con-X разъем (Папа)
    Выход генератора – двух контактный Multi-Con-X разъем (Мама)
    Гнездо предохранителя - входной предохранитель (5А, 250В), выходной предохранитель (10А, 250В)
    Защита выходных цепей Предохранитель на выходе защищает от случайного подключения к линиям под напряжением до 250В постоянного/переменного тока
    Набор кабелей для подключения (поставляется с генератором) 1 x кабель прямого подключения (двойной, длина каждого кабеля 3.5 м с зажимами типа крокодил)
    1 x кабель питания от напряжения постоянного тока (двойной, длина каждого кабеля 3.5 м с зажимами крокодил)
    1 x кабель питания 3 м
  • Комплект поставки vLocDM2

    Наименование Количество
    1. Генератор vLocDM2-Tx-150 Вт 1
    2. Зарядное устройство 100-240В переменного тока 1
    3. Кабель для передачи данных через USB порт 1
    4. Руководство пользователя 1
    5. Приемник vLocDM2 1
    6. Сумка для переноски 1
  • Дополнительная комплектация vLocDM2
