Трассировка и поиск повреждений индукционным методом

Успех КБИ-309М — кабелеискатель морозоустойчивый

Код товара: 44806
    • Гарантия

      24 месяца

    • Производитель

      ТЕХНО-АС

    • Артикул

      00-00006936

    Описание кабелеискателя морозоустойчивого Успех КБИ-309М:

    Трассопоисковый приемник Успех КБИ-309М в виде моноблока с морозоустойчивым ЖК дисплеем. Графическое изображение трассы на экране прибора. Автоматический расчет и вывод на экран глубины залегания коммуникации до 10 м, а также величины тока в линии. Морозоустойчивое исполнение прибора.

    Назначение кабелеискателя морозоустойчивого Успех КБИ-309М:

    • Поиск электрических кабелей под напряжением.
    • Поиск и трассировка подземных инженерных коммуникаций (газопроводов, трубопроводов, силовых и телефонных кабелей).
    • Определение залегания подземных коммуникаций на глубине до 10 м.

    Особенности приемника АП-019М:

    • Современный цифровой трассопоисковый приемник-моноблок АП-019М;
    • Изображение трассы на экране прибора;
    • Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии;
    • Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора;
    • Дополнительные функций при подключении внешних датчиков;
    • Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, широкая полоса 40...8000 Гц, радио 8...40 кГц);
    • Морозоустойчивый, работа при температурах до -30°С;
    • Меню на двух языках (русский и английский).

    Функциональные возможности приемника АП­-019М в различных режимах работы:

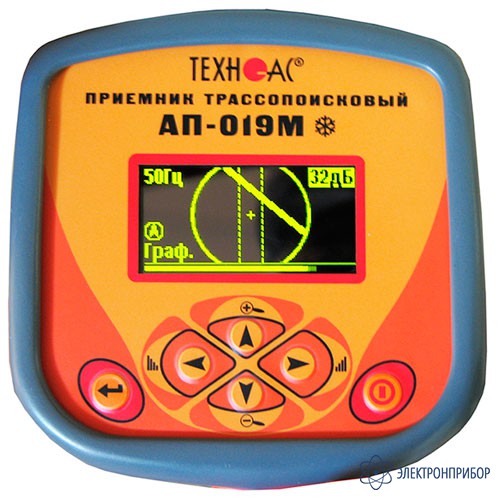

    Режим «Трасса». В режиме «Трасса» на индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.

    Режим «График». На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.

    Режим «График+». Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии над напряжением.

    Режим «Минимум максимум». Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.

    Режим «2-частоты». Режим «2-частоты» применяется при работе совместно с трассировочным генератором и позволяет по направлению тока в коммуникации отличать «свою» коммуникацию от рядом проходящей коммуникации с наведенным в ней током (функция «Свой-чужой»).

    Подключением дополнительных внешних датчиков и трассировочного генератора решаются такие задачи как поиск дефектов коммуникаций, мест нарушения изоляции трубопроводов, идентификация отдельных кабелей, выбор кабеля из пучка.

    Рекомендуемые области применения кабелеискателя морозоустойчивого Успех КБИ-309М:

    • Электросети;
    • Телекоммуникация;
    • Строительно-монтажные организации;
    • ЖКХ;
    • Водоканалы;
    • Теплосети;
    • Нефтегазовая отрасль.
  • Технические характеристики кабелеискателя морозоустойчивого Успех КБИ-309М:

    Параметр Значение
    Квазирезонансные частоты фильтров 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц
    Добротность квазирезонансных фильтров (Q) Не менее 100
    Диапазон частот «Широкая полоса» 0,04…8 кГц
    Диапазон частот «Радио» 8…40 кГц
    Максимальный коэффициент усиления электрического тракта >100 дБ
    Количество встроенных датчиков 4
    Подключаемые внешние датчики КИ-105/КИ-110, НР-117, ДОДК-117, ДКИ-117
    Управление чувствительностью Автоматическое - для 2D отображения «Трасса»;
    Полуавтоматическое или ручное (по выбору) - для «Графиков»;
    Автоматическое или ручное (по выбору) - для режима «2-частоты»
    Определение глубины залегания трассы Автоматически в режиме «Трасса» 0....9,99 м
    Точность определения глубины залегания ±5%
    Измерение тока принимаемого сигнала Автоматически в режиме «Трасса» 0,001....9,99 А
    Точность измерения тока принимаемого сигнала ±5%
    Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов При совместной работе с трассировочными генераторами («Импульсный» режим)
    Визуальная индикация OLED дисплей,178х64 пикс, 16 градаций «серого»
    Индицируемые параметры 2D визуализация положения трассы относительно прибора;
    глубина залегания трассы;
    ток в коммуникации;
    графики уровня сигнала с датчиков;
    параметры настройки и управления
    Звуковая индикация Встроенный излучатель:
    - синтезированный звук ЧМ
    - звуковая индикация нажатия кнопок
    Источник питания 4…7 В (4 элемента тип «С», внешний аккумулятор 20000 мА*ч)
    Время непрерывной работы от одного комплекта щелочных батарей Не менее 20 часов; при отрицательной температуре время работы сокращается
    Диапазон температур эксплуатации / хранения -30…60 / -30…60°С
    Степень защиты корпуса IP54
    Габаритные размеры 330х140х700 мм
    Масса 2,1 кг
  • Комплект поставки Успех КБИ-309М

    Наименование Количество
    1 Трассопоисковый приемник АП-019М 1
    2 Батарейки 4
    3 Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030 1
    4 Чехол солнцезащитный 1

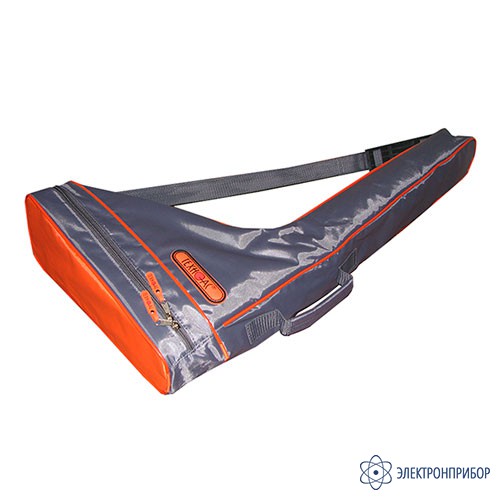

    5 Сумка для приемника 1
    6 Руководство по эксплуатации. Паспорт 1
