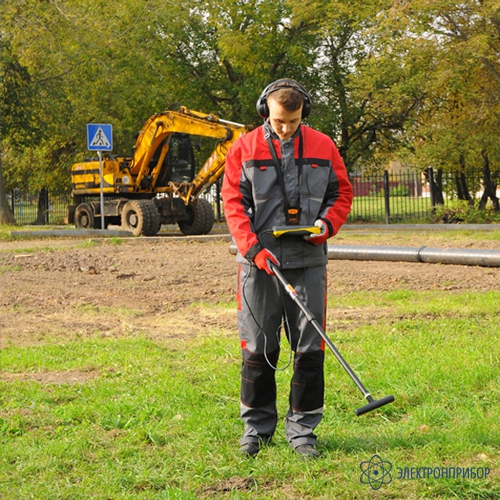

Успех-АТП-424Э — акустический дефектоискатель с функцией пассивного обнаружения кабелей

Сохранить в PDF Распечатать
  • Назначение:

    • Обнаружение силовых кабелей, находящихся под напряжением, пассивным методом на глубине до 6 м.
    • Поиск мест повреждений кабеля акустическим и электромагнитным способом.

    Рекомендуемые области применения:

    • Электроэнергетика

    Особенности приемника "АП-027":

    "АП-027" - это многофункциональный прибор, который позволяет:

    • Осуществлять поиск мест повреждения кабеля акустическим и электромагнитным способом.
    • Осуществлять трассопоиск электромагнитным методом.
    • Осуществлять поиск дефектов изоляции электрических коммуникаций 2 способами (контактным и бесконтактным).
    • Реализовать функцию выбора кабеля из пучка.

    Преимущества приемника:

    • Защита от посторонних шумов (от шума при установке датчика, от шума шин автомобиля, шагов и т.д.).
    • Выделение полезного сигнала из зашумленного (отдельная индикация уровня полезного сигнала).
    • Расширенная индикация результатов контроля (уровня отфильтрованного полезного сигнала, уровня шума, контроль перегрузки, график посекундных измерений, график результатов измерений из памяти, анализатор частотного спектра сигнала).

    Дополнительные возможности приемника:

    • Высокая чувствительность. Коэффициент усиления тракта ­ до 100 дБ.
    • Оператор получает информацию на большом ЖКИ индикаторе со светодиодной подсветкой, а также в наушниках или из встроенного динамика.
    • Регулируемый уровень подсветки.
    • Класс защиты от внешних воздействий IP54.
  • Технические характеристики приемника АП-027:

    Параметры Датчики
    ЭМД / ДКИ / ДОДК / КИ АД
    Вид работы в зависимости от датчика Определяется автоматически, при подключении датчика
    Вид принимаемого сигнала Выбирается оператором как «непрерывный / импульсный» Выбирается оператором как «непрерывный сигнал / импульсный сигнал»
    Частоты переключаемых полосовых фильтров Центральная частота квазирезонансного фильтра 50…60Гц/100…120Гц/512Гц/ 1024Гц/ 8192Гц/33кГц. Ограничение диапазона «снизу» 0,1/0,15/0,21/0,31/0,45/0,65/0,95/1,38кГц. Ограничение диапазона «сверху» 2,00/1,38/0,95/0,65/0,45/0,31/0,21/0,15кГц.
    «Широкая полоса» (частотный диапазон) 0,05…2,00 кГц 0,1…2,00 кГц
    Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB
    Визуальная индикация ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
    Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
    Головные телефоны -синтезированный звук ЧМ. -
    Встроенный излучатель - синтезированный звук ЧМ.
    Питание Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
    Время непрерывной работы, не менее 20 часов
    Допустимый диапазон температур окружающей среды при эксплуатации -20ºС…+50ºС
    Класс защиты от внешних воздействий IP54
    Габаритные размеры электронного блока 220x102x42 (мм)
    Масса электронного блока, не более 0,46 кг

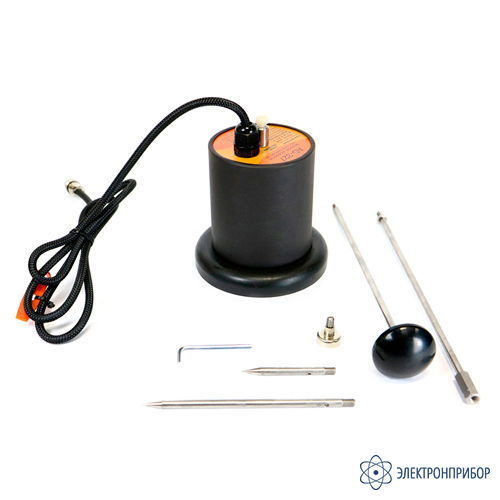

    Акустический датчик "АД-227"

    Параметр Значение
    Чувствительность, V/g 5
    Габаритные размеры прибора, не более, мм 105х75
    Масса, не более, кг 1,2

    Электромагнитный датчик "ЭМД-247"

    Параметр Значение
    Тип преобразователя Резонансная ферритовая магнитная антенна
    Частота резонанса, Гц 8192, 1024, 512 Гц
    Тип питания От приемника
    Коммутация резонанса Принудительная (управляется приемником)

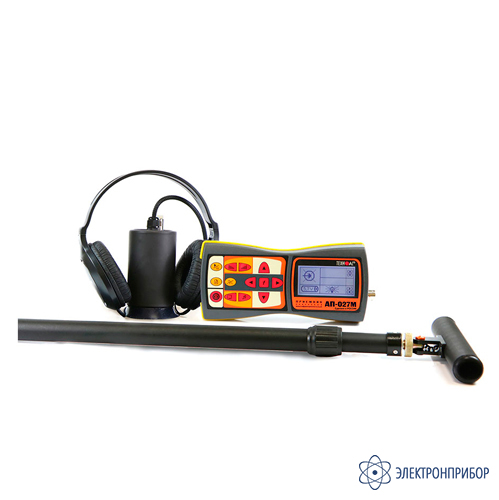

  • Комплект поставки Успех-АТП-424Э

    Наименование Количество
    Акустический датчик "АД-227" 1
    Головные телефоны 1
    Приёмник "АП-027" 1
    Сумка 1
    Электромагнитный датчик "ЭМД-247" 1
  • Дополнительная комплектация Успех-АТП-424Э

    • 19 942 руб.
      Добавить к заказу

      ДКИ-117, датчик контроля качества изоляции

      ДКИ предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов.

    • 7 316 руб.
      Добавить к заказу

      ДОДК-117, датчик определитель дефектов коммуникаций

      Датчик предназначен для определения неисправности (повреждения изоляции защитных покрытий газопроводов) систем катодной защиты, а также для обнаружения места обрыва силовых кабелей. Принцип действия датчика состоит в определении разности потенциалов на поверхности земли, которая образуется при прохождении тока по цепи: генератор, труба (кабель), поврежденная изоляция, земля, заземление генератора, генератор. В месте повреждения изоляции переходное сопротивление труба-земля уменьшается, и на поверхности земли потенциал будет иметь повышенное значение. Увеличение потенциала будет тем значительнее, чем больше повреждение. Датчик представляет собой два изолированных друг от друга измерительных электрода, в один из которых встроен предварительный усилитель и образующие единую конструкцию. Обследование производится двумя операторами, у одного оператора находиться измерительный электрод, у второго оператора находится измерительный электрод и приёмник. По показанию приёмника (стрелочный индикатор и головные телефоны) судят о местонахождении неисправности.

    • Цена по запросу
      Добавить к заказу

      КИ-110, клещи индуктивные

      Клещи индуктивные КИ-110: предназначены для: трассировки кабельной линии ( в том числе находящейся под напряжением); выбора кабеля из пучка.
