Трассировка и поиск повреждений индукционным методом

ТИ-05-3 с генератором ИЗИ-6М — трассоискатель

Код товара: 34211

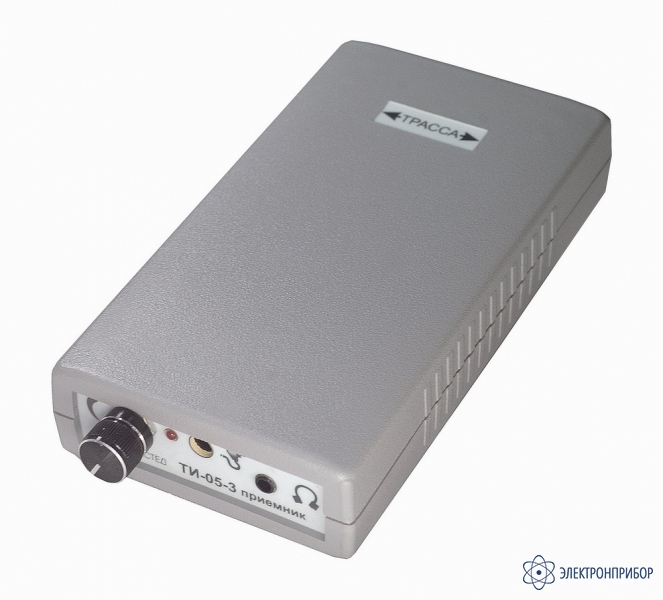

  • Трассоискатель ТИ-05-3 с генератором ИЗИ-6М Трассоискатель ТИ-05-3 с генератором ИЗИ-6М

    Назначение трассоискателя ТИ-05-3 с генератором ИЗИ-6М

    Трассоискатель ТИ-05-3 – это компактный прибор, позволяющий на местности определять местоположение и направление кабельных линий и металлических трубопроводов, а также определять место их повреждения(обрыв, короткое замыкание).

    Трассоискатель ТИ-05-3 выпускается в комплекте источником зондирующих импульсов ИЗИ-6М.

    Трассоискатель ТИ-05-3 предназначен для проведения следующих видов работ на кабельных линиях и металлических трубопроводах:

    • определение места прохождения трассы;
    • определение направления трассы;
    • определение глубины прокладки трассы.
    • определение места повреждения трассы (обрыв, короткое замыкание);

    Область применения трассоискателя ТИ-05-3 с генератором ИЗИ-6М

    Трассоискатель ТИ-05-3 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий и трубопроводов:

    • медножильные кабели связи (ТПП, МКС и т.п.);
    • кабели сигнализации и управления (СБПЗАВпШп и т.п.);
    • силовые кабели (АСБ, ВВГ и т.п.);
    • телевизионные и радиочастотные кабельные линии (РК-75 и т.п.);
    • оптические бронированные кабели (ДПС, СПС, ДАС, САС и т.п.);
    • водопровод, газопровод, нефтепровод;
    • в строительных организациях для предотвращения возможности повреждения коммуникаций при проведении земляных работ.

    Особенности трассоискателя ТИ-05-3 с генератором ИЗИ-6М

    • наведение оператора на трассу осуществляется при помощи акустических сигналов, поступающих с выхода приемника на наушники;
    • высокая помехозащищенность и чувствительность приемного тракта;
    • наличие режима пассивного поиска энергетических кабелей, находящихся под напряжением и проложенных в грунте или в виде скрытой проводки в стенах зданий;
    • малые габариты и вес (приемник можно положить в карман).

  • Технические характеристики трассоискателя ТИ-05-3 с генератором ИЗИ-6М

    Параметр Значения
    Активная частота, Fа 893 Гц, 2.43 кГц, 8.93 кГц
    Пассивная частота, Fп 50 Гц
    Локация повреждений изоляции Нет
    Контроль разряда аккумулятора светодиод
    Время непрерывной работы, не менее 40 часов
    Электропитание Встроенный NiMH аккумулятор 9 В
    Диапазон рабочих температур -15°С …+40°С
    Масса с аккумулятором 0.4 кг

  • Комплект поставки ТИ-05-3 с генератором ИЗИ-6М

    Комплектация трассодефектоискателя ТИ-05-3 с генератором ИЗИ-6М

    Наименование Количество
    Блок питания (зарядное устройство) 1
    Наушники 1
    Приемник ТИ-05-3 1
    Генератор ИЗИ-6М 1
    Руководство по эксплуатации 1
    Сумка для переноски прибора 1
