Трассировка и поиск повреждений индукционным методом

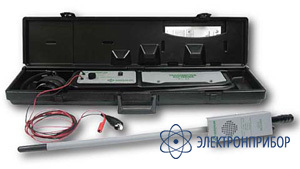

TE-521A — трассоискатель

Сохранить в PDF Распечатать
  • Особенности трассоискателя TE-521A:

    • трассировка линии на частоте 1748 Гц
    • приемник имеет как звуковую, так и визуальную индикацию уровня принимаемого сигнала
    • малый вес приемной антенны облегчает работу оператора
    • регулируемая мощность генератора позволяет подать нужный уровень сигнала в кабель для повышения точности трассировки
    • высокая выходная мощность генератора обеспечивает повышенную дальность трассировки и возможность тестирования кабельных линий с высокоомными повреждениями
    • защита по напряжению: переменное — 120 В, постоянное — 250 В
    • продолжительность работы: передатчик — 50 часов, приёмник — 100 часов.
  • Технические характеристики трассоискателя TE-521A:

    Параметр Значение
    Частота передатчика 1748 Гц
    Мощность передатчика 750 В (Vpp), 285 В (rms)
    Габариты кейса 851 мм х 210 мм х 95 мм
    Питание Восемь элементов типа D и одна батарейка 9В (в комплекте)
    Срок службы батареек Передатчик: 50 часов номинально
    Приемник: 100 часов номинально
    Автоматическое отключение 90 минут для приемника, буфер выключения для передатчика
  • Комплект поставки TE-521A

    Наименование Количество
    1. Генератор 1
    2. Приёмник 1
    3. Тестовые провода 1
    4. Наушники 1
    5. Штырь заземления 1
    6. Кейс 1
    7. Документация 1
