Трассировка и поиск повреждений индукционным методом

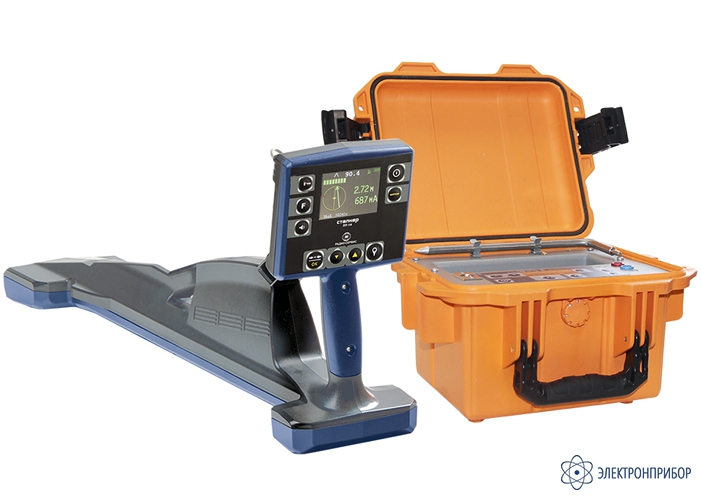

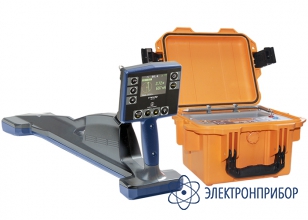

Сталкер 15-14 — комплекс трассопоисковый
Код товара: 43954-
-
Гарантия
18 месяцев
-
Производитель
-
Артикул
128044
Назначение комплекса трассопоискового Сталкер 15-14:
Быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций, идентификация дефектов покрытия и глубины залегания с последующим картографированием.
В комплект поставки Сталкер 15-14 входит генератор Сталкер ГТ-15 и приемник Сталкер ПТ-14.
Особенности комплекса трассопоискового Сталкер 15-14:
- Функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;
- GPS - выноска подземных трасс с последующим наложением на карту;
- Беспроводная связь с ПК (Bluetooth);
- РАДИО частота (пассивная) для поиска трассы без генератора;
- Частота 33 кГц для бесконтактной подачи сигнала генератора в кабель;
- Поиск повреждений «фазовым», контактным и бесконтактным методами;
- Отбор жил в кабеле и определение кабеля в пучке при помощи мини датчика МД-01;
- Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50;
- Легкий и компактный генератор ГТ-15;
- Меню приемника Сталкер ПТ-14 на русском и английском языках.
Приложение Stalker terminal для приемников Сталкер:
Вышло приложение Stalker terminal для Android для приемников Сталкер ПТ-14, Сталкер ПТ-24, Сталкер ПМ-2. Программа Stalker terminal позволяет использовать смартфон вместо внешнего GPS трекера.
Основные функции приложения:
- передача GPS координат со смартфона Android в приемники Сталкер ПТ-14, Сталкер ПТ-24, Сталкер ПМ-2;
- просмотр треков на смартфоне;
- экспорт треков для работы на ПК;
- объединение нескольких треков.
Скачать приложение Stalker terminal для Android можно по ссылке.
-
-
Технические характеристики комплекса трассопоискового Сталкер 15-14:
Параметр Значение Приемник Сталкер ПТ-14 Значения рабочих частот при работе с генератором и чувствительность на данной частоте Частота, Гц Чувствительность не менее, мкА/м* 273
526
1024
8928
32768 (33к)500
300
150
25
5Значения дополнительные рабочие частоты при работе с генераторами других производителей 491, 512, 982, 2000, 2048, 8440, 9828, 10000 Значения рабочих частот при работе без генератора, Гц 25,50,60,100,300, 550 и 1450 Динамический диапазон входных сигналов, не менее, дБ 102 Ширина полосы пропускания для каждой рабочей частоты, не более, Гц по уровню минус 3 дБ по уровню минус 60 дБ 9 24 Определение глубины залегания коммуникации, м от 0,01 до 10,0 Определение тока рабочей частоты в коммуникации от 10 мА до 10,0 А Погрешность показания глубины залегания для одиночной, протяженной прямой коммуникации, не более ±{[4+0,3h(h+1)] %+0,1 м},
где h - измеренное значение глубиныПоказания напряжения сигналов на рабочих частотах по входу гнезда «ДАТЧИК» от 0,01 мВ до 1,70 В Погрешность показания напряжения ± (3% + 3 е.м.р) Чувствительность по входу гнезда «ДАТЧИК» при отношении сигнал-шум 6 дБ, не менее, мВ 0,05 Входное сопротивление по входу «ДАТЧИК», МОм 1 Мощность потребления, не более, Вт 2 Время непрерывной работы в нормальных условиях от заряженного аккумулятора, не менее, ч 5 Габаритные размеры, не более, мм 700х300х140 Генератор Сталкер ГТ-15 Рабочие частоты, Гц 273, 1024,8928, 32768 Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт от 1 до 10 Сила тока, потребляемая от источника постоянного тока, А не более 1,8 Габаритные размеры, мм, не более 210x130x100 Масса, кг 2,5 Диапазон рабочих температур, °С от -30 до +55 Примечания:
* - Нормируется для метода «пологий максимум». Отношение сигналшум 6 дБ;
е.м.р. – единица младшего разряда. -
Комплект поставки Сталкер 15-14
№ Наименование Назначение Фото Количество 1. Приемник Сталкер ПТ-14 Прибор для поиска подземных коммуникаций.
1 2. Блок питания приемника Предназначен для зарядки аккумулятора приемника.
1 3. Батарейный отсек 5*АА Предназначен для возможности питания от 5 элементов питания типа АА.
1 4. Bluetooth-USB адаптер Предназначен для беспроволного соединения приемника с ПК или ноутбуком.
1 5. Руководство по эксплуатации РАМП.464333.008РЭ
1 6. Чехол солнцезащитный Предназначен для защиты экрана приемника от солнечных бликов.
1 7. Сумка приемника Предназначена для переноски приемника.
1 8. Генератор Сталкер ГТ-15 Предназначен для подачи поискового сигнала в коммуникацию.
1 9. Блок питания генератора Предназначен для зарядка аккумулятора генератора. Питание от сети 220 В.
1 10. Зажим типа "крокодил" Применяются для подключения кабеля к коммуникации.
2 11. Провод соединительный 5 м. Применяется для подключения генератора к коммуникации или штырю заземления.
2 12. Штырь заземления 20 см
РАПМ.746711.001
1 13. Руководство по эксплуатации на генераторы ГТ-75 и ГТ-15 РАМП.435141.001РЭ 1 -
