Сталкер ПТ 14, Сталкер ПТ14, Сталкер-ПТ-14

Трассировка и поиск повреждений индукционным методом

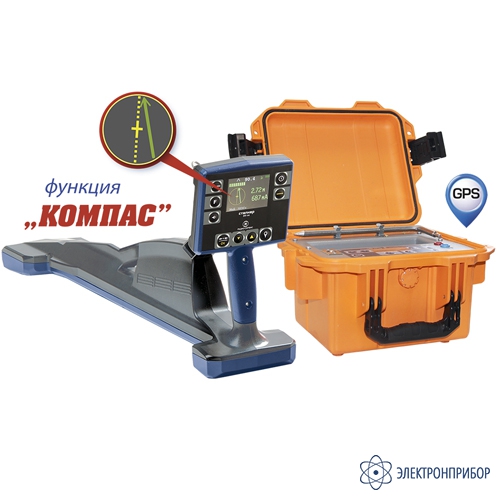

Сталкер ПТ-14 — приемник

Сохранить в PDF Распечатать
  • Особенности приемника ПТ-14:

    • облегченная конструкция (вес 1,7 кг.)
    • непрерывное отображение на  дисплее всех необходимых параметров:
      1. Шкалы максимума и минимума;
      2. Глубины залегания  и силы тока коммуникации на всех активных частотах;
      3. Шкала зонд - для определения мест повреждений;
      4. Полярность сигнала  -   в месте повреждения изоляции;
      5.  происходит смена знака «+» на «-»;
      6. Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
      7. Режим острый максимум.

    Запись в память приемника ПТ-14:

    • уровня сигналов с магнитных антенн и по входу ЗОНД;
    • направления к коммуникации;
    • показания глубины залегания коммуникации и величины тока в ней;
    • направления поискового тока;
    • относительной полярности разности потенциалов по входу «ЗОНД»;
    • фазы сигнала по входу «ТРАССА»;
    • рабочих частот;
    • местные дата и время в момент снятия показаний по информации GPS;
    • координат места снятия показаний по информации GPS.
  • Технические характеристики приемника ПТ-14:

    Параметр Значение
    Активные частоты*, Гц 273, 526, 1024,8928, 32768
    Пассивные частоты, Гц 50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир»
    Полоса пропускания для режима «РАДИО» от 10 кГц до 36 кГц
    Полоса пропускания для режима «Эфир» от 48 Гц до 10 кГц
    Погрешность показаний глубины залегания трассы, %, не более 5
    Память 10 000 точек
    Габаритные размеры, мм, не более 700x300x140
    Масса, кг, не более 1.7
    Диапазон рабочих температур, 0С от -20 до +55
  • Комплект поставки Сталкер ПТ-14

    Наименование Количество
    1. Приемник Сталкер ПТ-14 1
  • Дополнительная комплектация Сталкер ПТ-14

    • 7 600 руб.
      Добавить к заказу

      Holux RCV-3000, GPS «Bluetooth» модуль

      GPS «Bluetooth» модуль Holux RCV-3000.

    • Есть в наличии
      11 500 руб.
      Добавить к заказу
    • 8 150 руб.
      Добавить к заказу

      ДКИ-02, контактный датчик контроля изоляции (для приемников Сталкер)

      Контактный датчик контроля изоляции ДКИ-02 для приемника Сталкер ПТ-04\14

    • Есть в наличии
      2 750 руб.
      Добавить к заказу

      ДКИ-Е, бесконтактный датчик контроля изоляции

      Бесконтактный датчик контроля изоляции ДКИ-Е для приемника Сталкер ПТ-02М\04\14

    • 3 300 руб.
      Добавить к заказу

      ДКИ-П 1, бесконтактный датчик контроля изоляции

      Бесконтактный датчик контроля изоляции ДКИ-П.

    • 2 000 руб.
      Добавить к заказу
    • 28 000 руб.
      Добавить к заказу

      Сталкер ГТ-15, генератор

      Максимальная выходная мощность 15 Вт. Ступенчатая регулировка мощности. Синусоидальная форма выходного сигнала обеспечивает меньший уровень наведенных помех в соседние коммуникации. Индикация величины выходного тока, напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе, т.е. оценить возможную дальность трассировки линий. Два режима работы - непрерывная и импульсная генерация. Автоматическое согласование генератора с нагрузкой. Питание от встроенного аккумулятора (12 В 2,3 А/ч -2 шт.) с возможностью подключения внешнего источника постоянного тока. Индикация степени разряда аккумуляторов. Встроенное зарядное устройство. Защита встроенного аккумулятора от избыточного разряда. Влагозащищенный, ударопрочный корпус (IP 44).

    • 52 600 руб.
      Добавить к заказу

      Сталкер ГТ-75, генератор

      Максимальная выходная мощность 75 Вт. Ступенчатая регулировка мощности. Синусоидальная форма выходного сигнала обеспечивает меньший уровень наведенных помех в соседние коммуникации. Индикация величины выходного тока, напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе, т.е. оценить возможную дальность трассировки линий. Два режима работы - непрерывная и импульсная генерация. Автоматическое согласование генератора с нагрузкой. Питание от встроенного аккумулятора (6 В 12 А/ч -2 шт.) с возможностью подключения внешнего источника постоянного тока. Индикация степени разряда аккумуляторов. Встроенное зарядное устройство. Защита встроенного аккумулятора от избыточного разряда. Влагозащищенный, ударопрочный корпус (IP 44).

  • Совместимость с Сталкер ПТ-14

    • Цена по запросу
      Добавить к заказу

      LFG-50, генератор низкой частоты

      Генератор низкой частоты LFG-50 совместно с приемником используется для трассировки подземных металлических коммуникаций и поиска повреждений любых типов энергетических кабелей. Кроме того, с помощью данного генератора и приемника можно быстро отыскать короткие замыкания в кабелях.

    • 28 000 руб.
      Добавить к заказу

      Сталкер ГТ-15, генератор

      Максимальная выходная мощность 15 Вт. Ступенчатая регулировка мощности. Синусоидальная форма выходного сигнала обеспечивает меньший уровень наведенных помех в соседние коммуникации. Индикация величины выходного тока, напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе, т.е. оценить возможную дальность трассировки линий. Два режима работы - непрерывная и импульсная генерация. Автоматическое согласование генератора с нагрузкой. Питание от встроенного аккумулятора (12 В 2,3 А/ч -2 шт.) с возможностью подключения внешнего источника постоянного тока. Индикация степени разряда аккумуляторов. Встроенное зарядное устройство. Защита встроенного аккумулятора от избыточного разряда. Влагозащищенный, ударопрочный корпус (IP 44).

    • 52 600 руб.
      Добавить к заказу

      Сталкер ГТ-75, генератор

      Максимальная выходная мощность 75 Вт. Ступенчатая регулировка мощности. Синусоидальная форма выходного сигнала обеспечивает меньший уровень наведенных помех в соседние коммуникации. Индикация величины выходного тока, напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе, т.е. оценить возможную дальность трассировки линий. Два режима работы - непрерывная и импульсная генерация. Автоматическое согласование генератора с нагрузкой. Питание от встроенного аккумулятора (6 В 12 А/ч -2 шт.) с возможностью подключения внешнего источника постоянного тока. Индикация степени разряда аккумуляторов. Встроенное зарядное устройство. Защита встроенного аккумулятора от избыточного разряда. Влагозащищенный, ударопрочный корпус (IP 44).
