Сталкер ПТ 02 М, Сталкер ПТ02М, Сталкер-ПТ-02-М

Трассировка и поиск повреждений индукционным методом

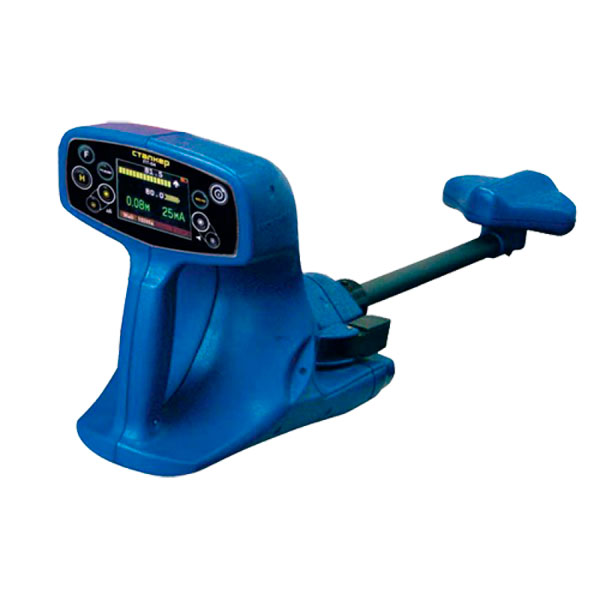

Сталкер ПТ-02М — приемник

Сохранить в PDF Распечатать
  • Особенности приемника ПТ-02М:

    • Высокая скорость фильтрации;
    • Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
    • Частота 50 Гц и регулируемая выходная мощность позволяет наиболее эффективно обнаружить кабели и металлические трубопроводы без использования генератора, найти место повреждения изоляции и отстроиться от помех;
    • Бесконтактный датчик контроля изоляции ДКИ-Е позволяет определить место повреждения с точностью до 0,25 м (опция);
    • Оптическая и звуковая индикация; питание приёмников от встроенного аккумулятора или от 5 элементов питания типа АА;
    • Встроенное зарядное устройство;
    • Точное определение положения оператора относительно оси трассы при помощи индикатора "влево/вправо";
    • Непосредственное измерение глубины залегания;
    • Защита встроенного аккумулятора от избыточного разряда;
    • Влагозащищенный, ударопрочный корпус (IP 42).
  • Технические характеристики приемника ПТ-02М:

    Параметр Значение
    Рабочие частоты, Гц 273, 526, 1024, 8928
    Пассивные частоты, Гц 50
    Полоса пропускания для режима "эфир" от 48 Гц до 10 кГц
    Чувствительность, приведенная ко входу приемника при отношении сигнал шум 6 dB, мкВ, не менее 0,5
    Динамический диапазон входных сигналов, dB 100
    Ширина полосы пропускания для центральной частоты, не более, Гц: 50, 273, 526, 1024 и 8928 по уровню минус 3 dB по уровню минус 60 dB
    9 24
    Ослабление сигнала переменного тока частотой 50 Гц, dB 80
    Определение глубины залегания трассы, м до 10
    Погрешность определения глубины залегания трассы, %, не более 5
    Габаритные размеры, мм, не более 675x245x170
    Масса, кг, не более 2,3
    Диапазон рабочих температур, °С от -30 до +55
  • Комплект поставки Сталкер ПТ-02М

    Наименование Назначение Фото Количество
    1. Приемник Сталкер ПТ-02М Комплекс предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ. 1
    2. Телефоны головные Предназначен для улавливания разностей звукового сигнала. 1
    3. Блок питания БПН-А 12-0,5 Применяется для заряда аккумулятора приемника. 1
    4. Батарейный отсек Предназначен для возможности питания от 6 элементов питания типа АА. 1
    5. Сумка приемника Для переноски приемника. 1
    6. Руководство по эксплуатации 1
    7. Ремешок шейный 1
    8. Упаковка 1
