Сталкер-7504, Сталкер 75 04, Сталкер-75-04

Трассировка и поиск повреждений индукционным методом

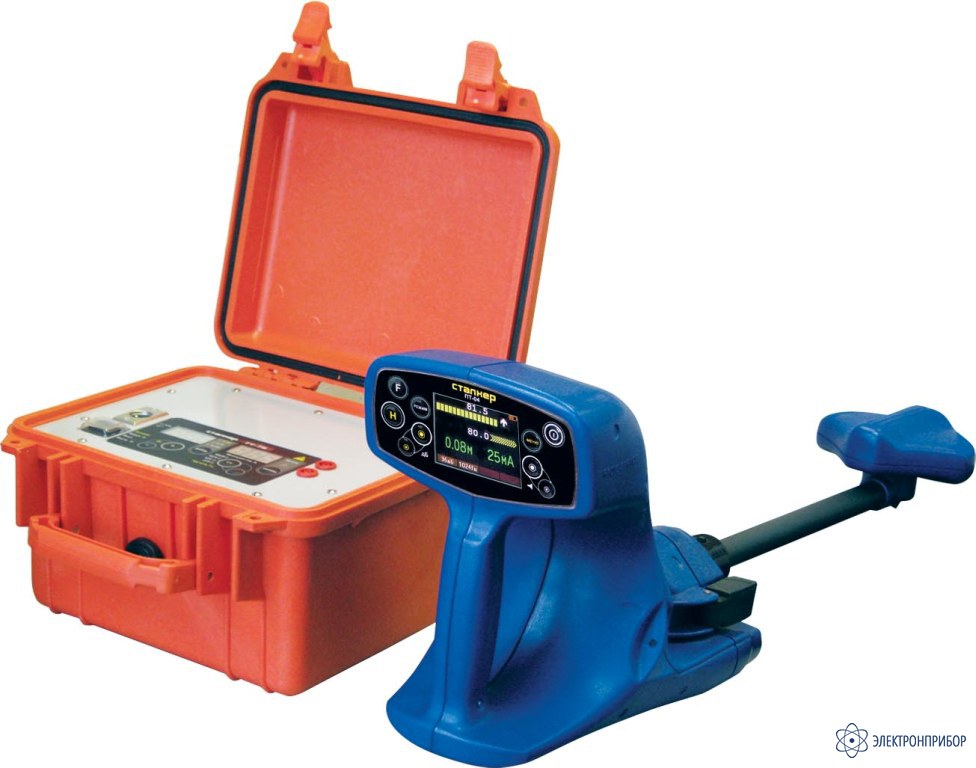

Сталкер 75-04 — трассоискатель

Сохранить в PDF Распечатать
  • Назначение комплекта Сталкер 75-04:

    Комплект предназначен для определения глубины залегания скрытых коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ.

    Общие особенности комплекта Сталкер 75-04:

    • Высокая скорость фильтрации;
    • Поиск коммуникаций на глубине до 6 м и удалении до 10 км от места подключения генератора;
    • Наличие четырех рабочих частот и регулируемая выходная мощность позволяет наиболее эффективно обнаружить трассу, найти место повреждения изоляции и отстроиться от помех;
    • Датчик контроля изоляции А-рамка и ДКИ-02 позволяют искать повреждения в местах с большой плотностью коммуникаций;
    • Бесконтактный датчик контроля изоляции ДКИ-Е позволяет определить место повреждения в условиях мерзлого грунта и под асфальтом;
    • Оптическая и звуковая индикация;
    • Питание приёмников от встроенного аккумулятора или от 5 элементов питания типа АА;
    • Встроенное зарядное устройство;
    • Защита встроенного аккумулятора от избыточного разряда;
    • Влагозащищенный, ударопрочный корпус (IP42).

    Особенности приёмника ПТ-04:

    • Одновременное отображение показаний методов минимума и максимума;
    • Автоматическая и непрерывная индикация глубины залегания позволяет контролировать все изменения;
    • Автоматическая и непрерывная индикация силы тока для точного определения параллельно проложенных трасс и для обнаружения ответвлений;
    • Определение оператора относительно оси трассы при помощи индикатора "влево-вправо";
    • Точное определение мест повреждения изоляции совместно с локализацией оси коммуникации;
    • Возможность одновременного поиска оси коммуникации на одной частоте и поиска мест повреждения изоляции на другой, позволяет работать в сложных условиях.

    Направление тока - метод предназначен для поиска мест повреждения изоляции (совместно с датчиком А-рамка и ДКИ).

    Используя пассивные частоты 50, 100, 300 Гц можно работать без применения генератора. Частота 50 Гц позволяет произвести локацию кабеля и металлических трубопроводов, а частоты 100 и 300 Гц наиболее удобны для поиска трубопроводов, находящихся под электрохимической защитой.

    Большой информативный дисплей с диапазоном рабочих температур от -30 до +55 °С.

    Особенности генератора ГТ-75:

    • Максимальная выходная мощность 75 Вт;
    • Ступенчатая регулировка мощности;
    • Синусоидальная форма выходного сигнала обеспечивает меньший уровень наведенных помех в соседние коммуникации;
    • Индикация величины выходного тока, напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
    • Два режима работы - непрерывная и импульсная генерация;
    • Автоматическое согласование генератора с нагрузкой;
    • Питание от встроенного аккумулятора (6 В 12 А/ч - 2 шт.) с возможностью подключения внешнего источника постоянного тока 12 В 10 А;
    • Индикация степени разряда аккумуляторов;
    • Встроенное зарядное устройство;
    • Защита встроенного аккумулятора от избыточного разряда;
    • Влагозащищенный, ударопрочный корпус IP44.
  • Технические характеристики приёмника ПТ-04:

    Параметр Значения
    Рабочие частоты, Гц 273, 526, 1024, 8928
    Пассивные частоты, Гц 50, 550, 1450, 100, 300
    Ширина полосы пропускания для режимов с рабочей частотой 50, 273, 526, 1024 и 8928 Гц, не более, Гц:
    - по уровню минус 3 дБ
    - по уровню минус 60 дБ


    9
    24
    Полоса пропускания для режима "эфир" от 48 Гц до 14 кГц
    Чувствительность, приведенная ко входу приемника при отношении сигнал шум 6 дБ, мкВ 0,5
    Динамический диапазон входных сигналов, дБ 120
    Ослабление сигнала переменного тока частотой 50 Гц, дБ 80
    Определение глубины залегания трассы, м до 10
    Погрешность показаний глубины залегания трассы, %, не более 5
    Габаритные размеры, мм, не более 675х245х170
    Масса, кг, не более 2.3
    Диапазон рабочих температур, °С от -30 до +55

    Технические характеристики генератора ГТ-75:

    Параметр Значения
    Рабочие частоты*, Гц 273, 526, 1024, 8928
    Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт от 10 до 75
    Диапазон напряжений питания от источника постоянного тока, В от 10,5 до 14
    Сила тока, потребляемая от источника постоянного тока, А не более 10
    Габаритные размеры, мм, не более 275х250х180
    Диапазон рабочих температур, °С от -30 до +55

    * По дополнительным требованиям возможна поставка с другими частотами в диапазоне от 273 Гц до 10 кГц.

  • Комплект поставки Сталкер 75-04

    Наименование Назначение Фото Количество
    1. Сталкер ПТ-04 - приемник Приеник предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ. 1
    2. Сталкер ГТ-75 - генератор Генератор предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ. 1
    3. Телефоны головные РЛПА.468627.001 Предназначен для улавливания разностей звукового сигнала. 1
    4. Блок питания БПН-А 12-0,5 ЭКМЮ.436230.000ТУ Применяется для заряда аккумулятора приемника ПТ-02М и ПТ-04. 1
    5. Батарейный отсек РАПМ.436244.003 Предназначен для возможности питания от 6 элементов питания типа АА. 1
    6. Сумка для аксессуаров генератора Предназначена для переноски аксессуаров. 1
    7. Рамка передающая РП-02 РАПМ.468151.001 Предназначена для подключения к коммуникации бесконтактным способом. 1
    8. Блок питания БПН-13-12300 РАПМ.436244.002 Предназначен для зарядка аккумуляторов. Питание от сети 220 В. Максимальная мощность генератора 20 Вт. 1
    9. Катушка с красным проводом 10 м РЛПА.685442.004 Применяется для подключения генератора к коммуникации или штырю заземления. 1
    10. Катушка с синим проводом 10 м РЛПА.685442.004-01 Применяется для подключения генератора к коммуникации или штырю заземления. 1
    11. Штырь заземления 52 см. РЛПА.305177.004-01 Применяется для приема сигнала генератора в условиях промерзшего грунта. Применение штыря: пробивка промёрзший слой почвы. 1
    12. Зажим типа "крокодил" Применяются для подключения кабеля к коммуникации. 2
    13. Ремешок нашейный 1
    14. Кабель питания "12 В" РАПМ.685613.001 Предназначен для питания генератора от автомобильного аккумулятора. 1
    15. Чехол солнцезащитный Предназначен для защиты экрана приемника от солнечных бликов. 1
    16. Bluetooth-USB адаптер Для беспроводного подключения приемника к ПК или ноутбуку. 1
    17. Сумка приемника Предназначен для переноски приемника. 1
    18. Руководство по эксплуатации на генераторы ГТ-75 и ГТ-15 РАПМ.435141.001РЭ 1
    19. Руководство по эксплуатации на приемник ПТ-02 РАПМ.464333.008РЭ 1
  • Дополнительная комплектация Сталкер 75-04
