Сталкер-2 — трассоискатель

Сохранить в PDF Распечатать
  • Назначение трассоискателя Сталкер-2:

    Трассоискатель Сталкер-2 предназначен для определения местоположения и глубины залегания подземных коммуникаций, например, силовые кабели, трубопроводы различного назначения, а также определения мест повреждения силовых кабелей, выявления мест несанкционированного подключения к магистральным линиям, обследование территории перед проведением земляных работ.

    Сталкер-2 позволяет определять проводник на глубине до 5 м и удалении до 10 км от места подключения генератора частот.

    Трассоискатель Сталкер-2 имеет три рабочие частоты и регулируемую выходную мощность, что даёт возможность наиболее эффективно выбирать режим работы трассоискателя, фильтровать помехи и найти повреждение. Мини-датчик, подключаемый к приёмнику делает удобной работу при отборе жил в кабеле, при работе в каналах прокладки кабелей или внутри помещений. Специальная передающая рамка обеспечивает бесконтактное подключение к коммуникациям.

    Сталкер-2 имеет встроенный громкоговоритель, позволяя работать без наушников, генерируя сигнал различной громкости и частоты при изменении расстояния от проводника. Трассоискатель компактен и удобен в работе, масса приёмника около 1 кг, генератора 2.0 кг.

  • Технические характеристики трассоискателя Сталкер-2:

    Параметр Значение
    Генератор ГС-02
    Рабочие частоты 526; 1024; 8928 Гц
    Выходная мощность (регулируемая) 8...75 Вт
    Диапазон рабочих температур -10...+40 °С
    Коэффициент гармоник 15-20 %
    Сопротивление нагрузки:
    - без блока согласования
    - блоком согласования

    1-50 Ом
    50...1000 Ом
    Питание:
    - от сети
    - от аккумулятора

    220, 50 Гц
    10...14 В
    Мощность потребления от сети не более 150 Вт
    Сила тока, потребляемая от аккумулятора не более 10 А
    Масса 2.0 кг
    Приемник ПС-01
    Питание три батарейки типа 343 (C тип) по 1.5 В
    Масса 1.0 кг
    Работа в режиме узкой полосы:
    - рабочие частоты
    - чувствительность
    - ширина полосы пропускания

    526, 1024, 8928 Гц
    не хуже 30 мкВ
    10 Гц
    Работа в режиме широкой полосы:
    - чувствительность
    - полоса пропускания по уровню 0.7
    - полоса пропускания по уровню 0.3

    не хуже 30 мкВ
    400-3000 Гц
    40-12000 Гц


    Возможна отдельная поставка приёмника или генератора.

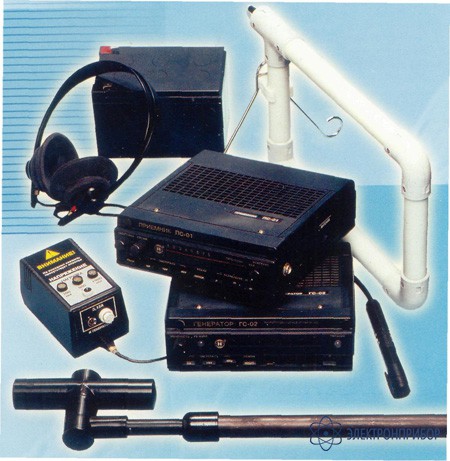

  • Комплект поставки Сталкер-2

    Наименование Количество
    1. Генератор ГС-02 1
    2. Согласующее устройство 1
    3. Приёмник ПС - 01 1
    4. Головные телефоны 1
    5. Антенна 1
    6. Передающая рамка РП-01 1
    7. Мини-датчик 1
    8. Комплект проводов,штырь заземления 1
    9. Сумка-кофр 1
    10. Документация 1
